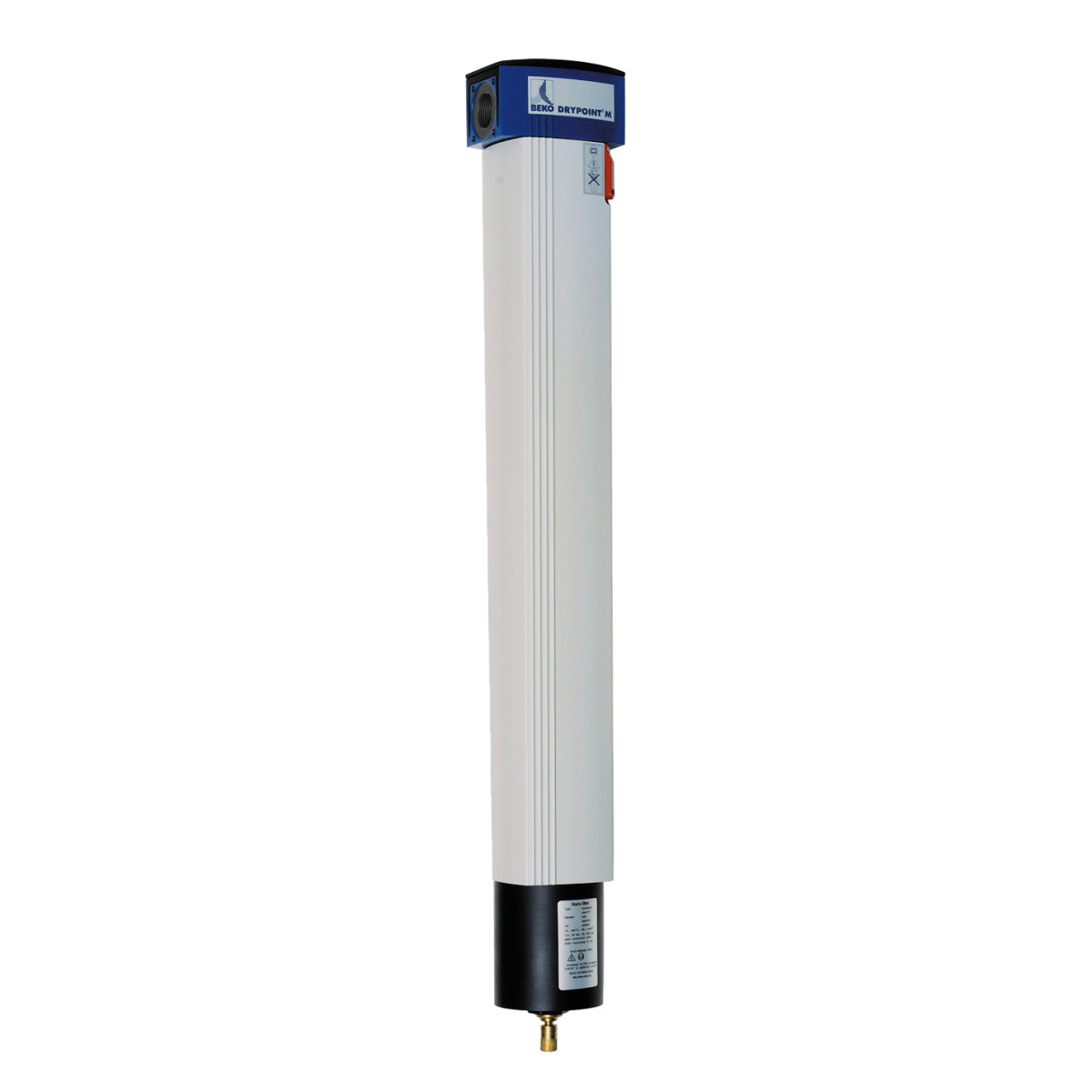

Aircraft Membrantrockner DRYPOINT M PLUS 20-48A

Aircraft Membrantrockner DRYPOINT M PLUS 20-48A

• Die ultimative Membrantrockner-Technologie mit integriertem Nanofilter
• Filtration und Trocknung in einem Gehäuse (einfacher Filterelementwechsel)
• Geringer Spülluftbedarf (Twist 60 Technologie)
• Verfügbarkeit getrockneter Druckluft sofort ohne Einlaufphase
• Sichere Trocknung aufgrund des hohen Partialdampfdruckgefälles
• Keine Veränderung der Drucklufttemperatur und -zusammensetzung
• 100.000fach bewährt
• Wartungsfrei (ausgenommen Filterelementwechsel)
• Für vielfältige Anwendungen, u.a. zur Atemluftaufbereitung
• Optimal auch für die Anwendung direkt hinter dem Kompressor/Nachkühler
• Optional auch für höhere Belastungen (Montageverguss, 16 bar, 70°C)
• Für eine zuverlässige Funktion des DRYPOINT M – Membrantrockners müssen folgende Forderungen erfüllt sein:
1. Die eintretende Druckluft darf kein flüssiges Kondensat enthalten
2. Partikel größer 1 μm müssen vor dem Membrantrockner abgeschieden werden
3. Der Ölgehalt der Druckluft darf 0,01 mg/m³ nicht überschreiten.

• DRYPOINT M – Membrantrockner haben sich seit Jahren als Alternative zu bestehenden Drucklufttrocknungsverfahren bewährt.

Vorteile DRYPOINT M PLUS

• Bewährtes Verfahren höchster Zuverlässigkeit und Funktionssicherheit
• Sofortige Verfügbarkeit trockener Druckluft, auch bei diskontinuierlicher Arbeitsweise
• Geringer Spülluftbedarf, Drucklufttrocknung auf den Anwendungsfall einstellbar
• Kompakt und robust, geringer Platzbedarf durch geringe Bauhöhe
• Druckluftein- und Austritt auf einer Ebene (Filterversion), einfach mit CLEARPOINT- Filtern kombinierbar
• Wartungs- und verschleißfrei, da keine beweglichen Teile
• Keine Reduzierung des Sauerstoffanteils, daher auch für Atemluftaufbereitung geeignet
• Kein elektrischer Anschluss, auch für Ex-Bereiche geeignet
• Lange Lebensdauer bei Verwendung von CLEARPOINT-Filtern
• Umweltfreundlich, kommt ohne FCKW / FKW-haltige Kältemittel oder Adsorptionsmittel aus
• Komplettlösung: Filtration und Trockner in kompakter Form, Integration Ableiter
• Filtration an der Stelle in der Aufbereitungskette, an der die höchste Effizienz erreicht wird
• Einfache Wartung / Austausch Filterelement wie bei einem Filter

Filterelement: N (Nanofilter)

• Das CLEARPOINT Filterelement Typ N dient der Abscheidung von Feststoffpartikeln bis zu 0,01 Mikron, Wasser- und Ölaerosolen. Zur effizienten und langlebigen Filterung ist das Element mehrstufig aufgebaut. In der ersten Stufe werden grobe Partikel von einer Vorfilterschicht zurückgehalten. Feinere Partikel werden in der zweiten Stufe von einem Tiefenfilterbett aus Hochleistungs-Borsilikatfasergewebe aufgenommen. Durch das sehr große Hohlraumvolumen des Filtermediums (96%) wird eine sehr hohe Schmutzaufnahmekapazität erreicht. Das Filtermedium ist speziell imprägniert, um ein querschnittsverengendes Aufquellen der einzelnen Fasern zu vermeiden.

Ableiter: Schwimmerableiter

• Die Basisversion beinhaltet einen Schwimmerableiter.

Baugröße 10 – 40

• Diese Baugröße ist für die bedarfsorientierte Drucklufttrocknung mittlerer Volumenströme konfiguriert. Durch verschiedene Spüllufteinstellungen werden unterschiedliche Trocknungsgrade der Druckluft erreicht.

Hersteller
BEKO Technologies GmbH
Im Taubental 7, 41468 Neuss, Deutschland
www.beko.de

Der DRYPOINT M Membrantrockner von BEKO Technologies bietet dank seiner innovativen Membrantrockner-Technologie und integriertem Nanofilter sofort verfügbare, getrocknete Druckluft. Er ist kompakt, robust und wartungsfrei, außer beim Wechsel des Filterelements, und eignet sich optimal für vielfältige Anwendungen, darunter auch die Atemluftaufbereitung. Mit Abmessungen von 100mm Breite, 80mm Durchmesser und 587mm Höhe sowie einem Gewicht von 3,5 kg ist er leicht zu installieren und benötigt wenig Platz. Der Trockner funktioniert bei einem Höchstdruck von 12,5 bar und einem Spülluftbedarf von 60 l/min bei 7 bar.

Technische Spezifikationen Aircraft Membrantrockner DRYPOINT M PLUS 20-48A
