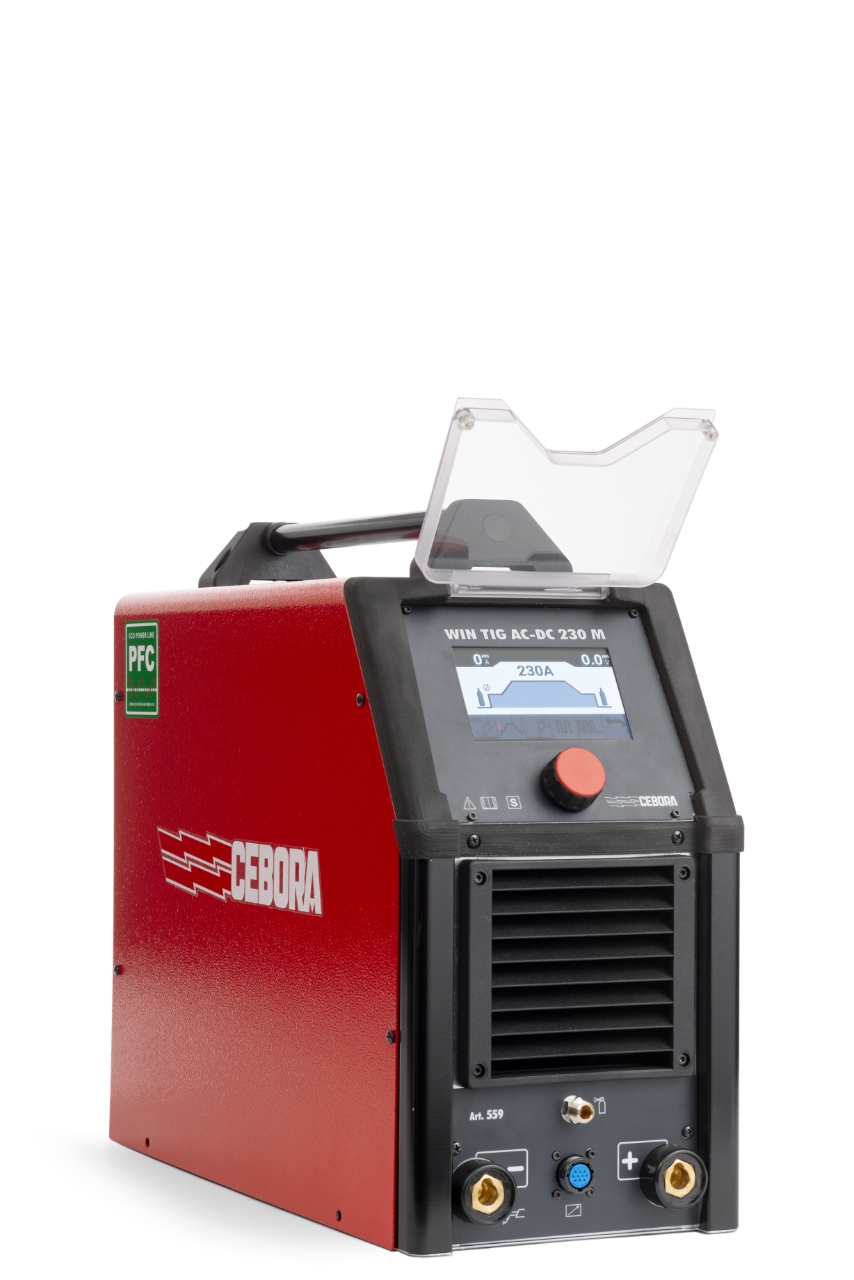

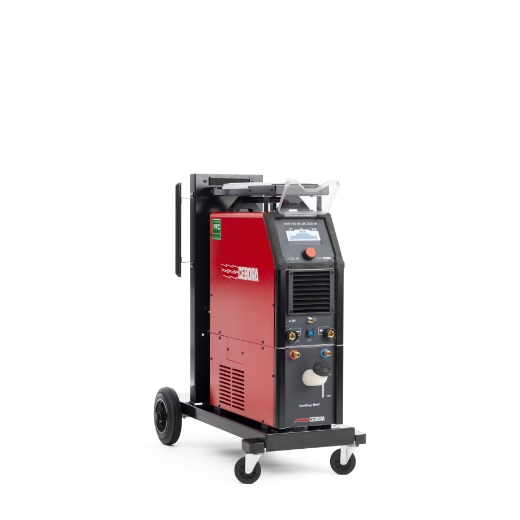

Elmag Profi WIG-AC-DC-Schweißinverter 'PFC' WIN TIG 'AC-DC' 230 M
Dieses leistungsstarke Schweißgerät, erweiterbar mit Wasserkühleinheit, ist ideal für Hochlastbetriebe wie die Serienfertigung. Es verfügt über praktische Zündarten wie WIG HF, LIFT-WIG, EVO-LIFT und EVO-START und ermöglicht schnelles Punktschweißen an dünnen Blechen. Mit dem 5″ LCD-Farb-Touchscreendisplay ist die Bedienung intuitiv und einfach. Besonders hervorzuheben ist die PFC-Technologie für einen stabilen Schweißprozess auch bei schwankender Netzspannung, sowie die Möglichkeit, bis zu 99 Schweißprogramme zu speichern. Mit einem Schweißelektroden-Durchmesser von WIG 1,6 – 4,0 / MMA 1,6 – 4,0mm und einem Schweißstrom-Einstellbereich von WIG 3-230 / MMA 10 – 180A ist das Gerät extrem vielseitig. Der minimale Schweißstrom von 3 Ampere beim DC TIG-Schweißen und 5 Ampere beim AC TIG-Prozess erlaubt das Schweißen sehr dünner Materialien bzw. Ecknähte. Die DC XP (eXtra Pulse) Funktion ermöglicht hohe Pulsfrequenzen bis zu 15 kHz für einen extrem fokussierten und durchdringenden Lichtbogen, was die Produktivität maximiert. Zudem ist das Gerät vorbereitet für die Integration in einfache Automatisierung über ein optionales Analog Interface Kit.
Vorteile Elmag Profi WIG-AC-DC-Schweißinverter 'PFC' WIN TIG 'AC-DC' 230 M
- Für Hochlastbetrieb (z.B. Serienfertigung) mit Wasserkühleinheit erweiterbar
- Praktische Zündarten wie WIG HF, LIFT-WIG, EVO-LIFT, EVO-START
- Schnelles Punktschweißen mit Gleich- und Wechselstrom an dünnen Blechen bei minimalem Wärmeeintrag dank einer speziellen Funktion, welche die präzise Einstellung (in Schritten von 10ms) der Schweiß- und der Intevallzeit ermöglicht.
- PFC-Technologie für stabilen Schweißprozess bei schwankender Netzspannung, bei Stomerzeugerbetrieb (min. 18 kVA) oder langen Zuleitungskabeln
- NEU: Bedienung über intuitives 5“ LCD-Farb-Touchscreendisplay
- Funktionen APC, AC-DC, XP, … wie bei WIN TIG AC-DC 180 M jedoch:
- DC TIG-Schweißen mit minimalem Schweißstrom von 3 Ampere zum Schweißen von dünnen Materialien bzw. Ecknähten
- AC TIG-Prozess mit minimalem Schweißstrom von 5 Ampere erlaubt Schweißen von sehr dünnen Aluminium Werkstücken, einstellbare Frequenz von 50 bis 200 Hz, wählbare Penetrations- und Reinigungswellenformen (rechteckig, sinusförmig und dreieckig) mit unabhängiger Einstellung von Amplitude und Dauer von Halbwellen zur besseren Eindringung bzw. Reinigung
- DC XP (eXtra Pulse) ermöglicht das Schweißen mit hoher Pulsfrequenz bis zu 15 kHz, wodurch ein extrem fokussierter und durchdringender Lichtbogen, für einen hohen Vorschub (+ 30 %) und maximierter Produktivität, entsteht
- Interner USB-Port für Software-Updates
- Vorbereitet für die Integration in einfache Automatisierung über optionales Analog Interface Kit (Art. 456)
- Ventilator mit variabler Geschwindigkeit, der die Wartung der Stromquelle reduziert.
- Bis zu 99 Schweißprogramme speicherbar

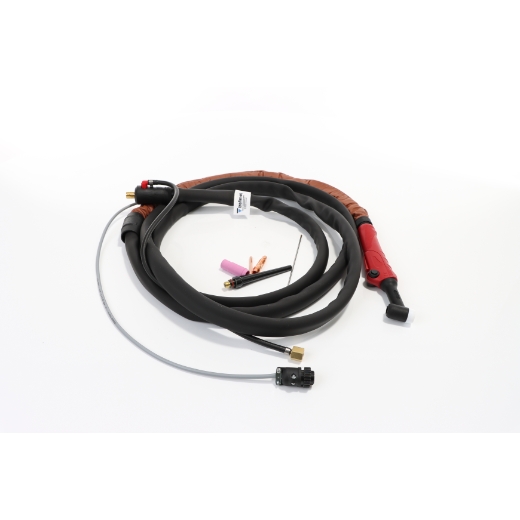

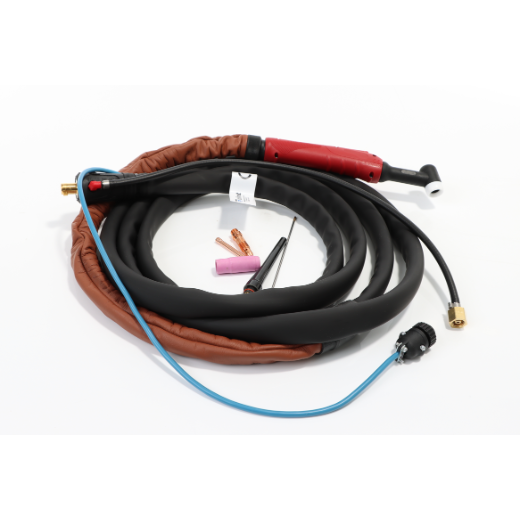

- Optional Up-Down-Schlauchpaket oder Fußpedal
WIN TIG AC-DC 230 M – Cebora High-End Schweißinverter
Mit Schweißstrom von 3 bis 230 Ampere ermöglicht der WIN TIG AC-DC 230 M die präzise Bearbeitung von kleinsten Schweißbädern und das kräftige Schweißen von dicken Querschnitten. Ein Universalgerät mit Gleich- und Wechselstrom für alle schweißbaren Metalle. Optional Up-Down-Schlauchpaket oder Fußpedal erhältlich.
Einsatzbeispiele
– Produktions-, Reparatur- & Montagebetriebe
– Pipeline- & Rohrleitungsbau
– Metall-, Geländerbau
– Maschinen-, Anlagen- & Behälterbau
– Portal- & Fensterbau
Materialien
– Stahl
– CrNi
– Kupfer
– Aluminium
EVO LIFT ZÜNDART / PUNKTSCHWEISSMODUS
– Kontaktzündung + HF
– Lichtbogenzündung mit höchster Präzision im Punktschweißmodus
– Für optimales Heften ohne Anlauffarben mit minimaler Wärmeanlaufzone
XP – eXtra Pulse SCHWEISSEN / PULSE ON XP
– Gepulster Lichtbogen mir sehr hoher Frequenz für extrem fokussierten und durchdringenden Lichtbogen
– Zur Erhöhung der Schweißgeschwindigkeit (+ 30%), für maximale Produktivitätssteigerung
INTERVALLSCHWEISSMODUS
Bessere und optisch ansprecherende Schweißnähte mit einer Einstellung von einer 100stel Sekunde
Technische Spezifikationen Elmag Profi WIG-AC-DC-Schweißinverter 'PFC' WIN TIG 'AC-DC' 230 M
| Schweißelektroden-Durchmesser |
WIG 1,6 – 4,0 / MMA 1,6 – 4,0mm |
| Schweißstrom-Einstellbereich |
WIG 3-230 / MMA 10 – 180A |
| 100 % Einschaltdauer (10 min bei 40 °C) bei Schweißstrom |
WIG: 170 A / MMA: 120A |
| 60 % Einschaltdauer (10 min bei 20°C) bei Schweißstrom |
WIG: 180 A / MMA: 140A |
| Einschaltdauer (10 min bei 40°C) bei max. Schweißstrom |
WIG 40 / 230 % / A / MMA 30 / 180% / A |
| Leerlaufspannung |
50V |
| Netzanschluss / Phasen |
230/~1V / ~ |
| Netzstromtoleranz |
+15 / -20% |
| Netzabsicherung träge |
16AT |
| Schutzart (IP) |
23 |
| Wirkungsgrad / Effizienz |
85% |
| Leistungsaufnahme im Leerlauf |
50W |
| Aufnahmeleistung l1 max. / l1 eff. |
WIG: 27/16 A / MMA: 25/16A |
| Masseanschluss-Stecker / Querschnitt |
13/35Ø / mm² |
| Anschlussstecker |
Schuko 16A |
| Breite |
232mm |
| Tiefe |
530mm |
| Höhe |
467mm |
| Gewicht |
21.5kg |
| Ursprungsland |
IT |
