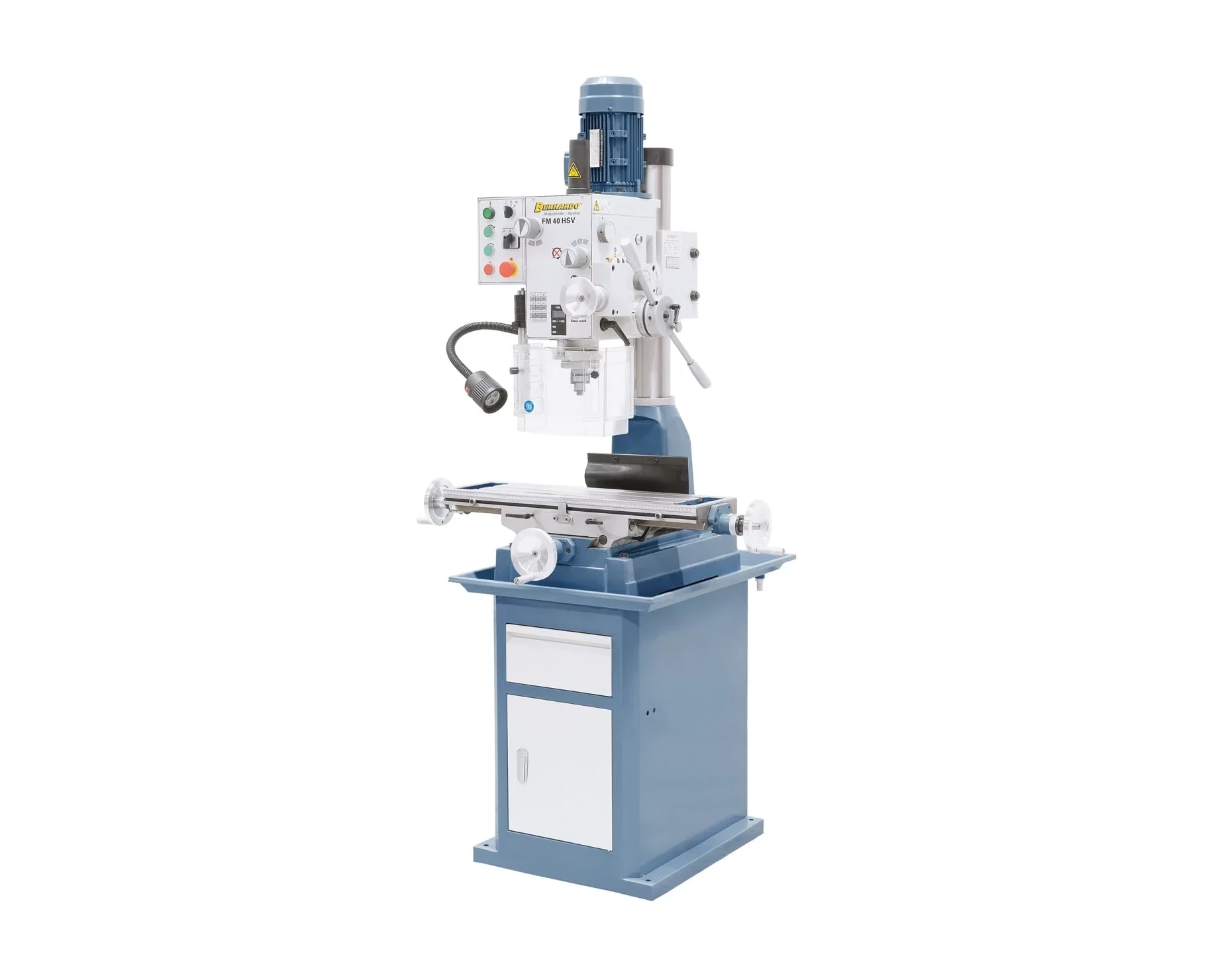

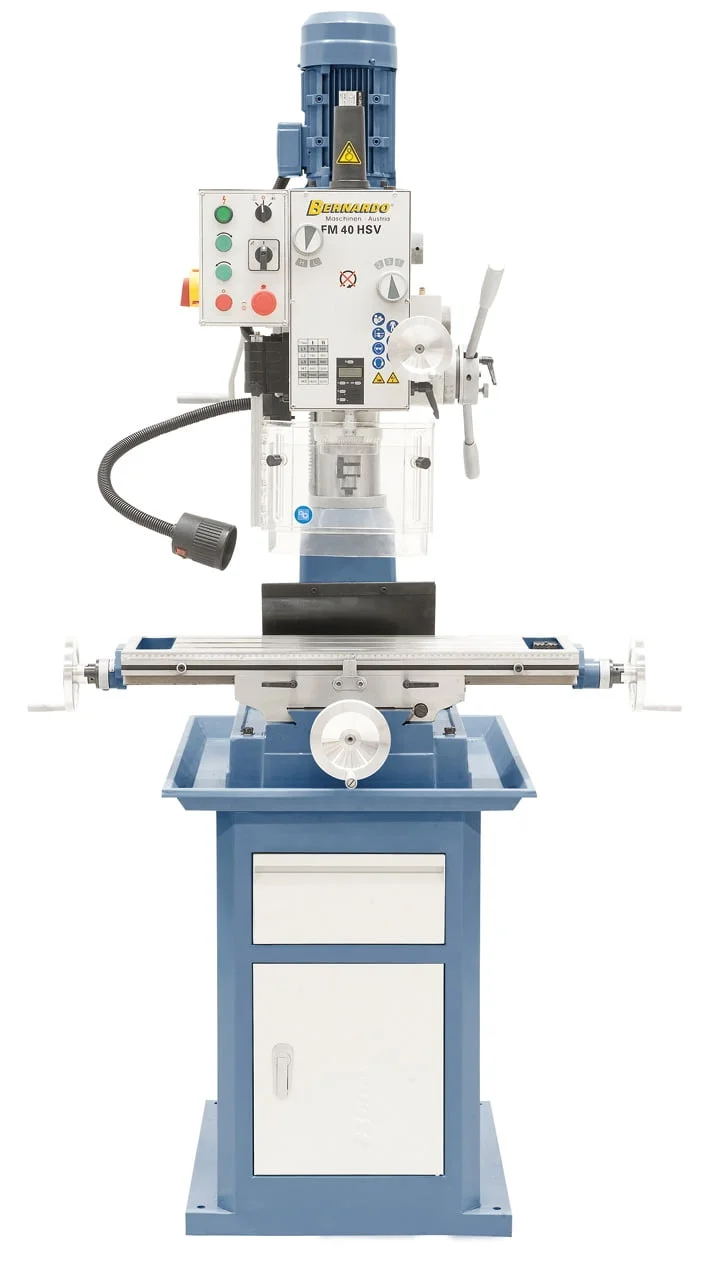

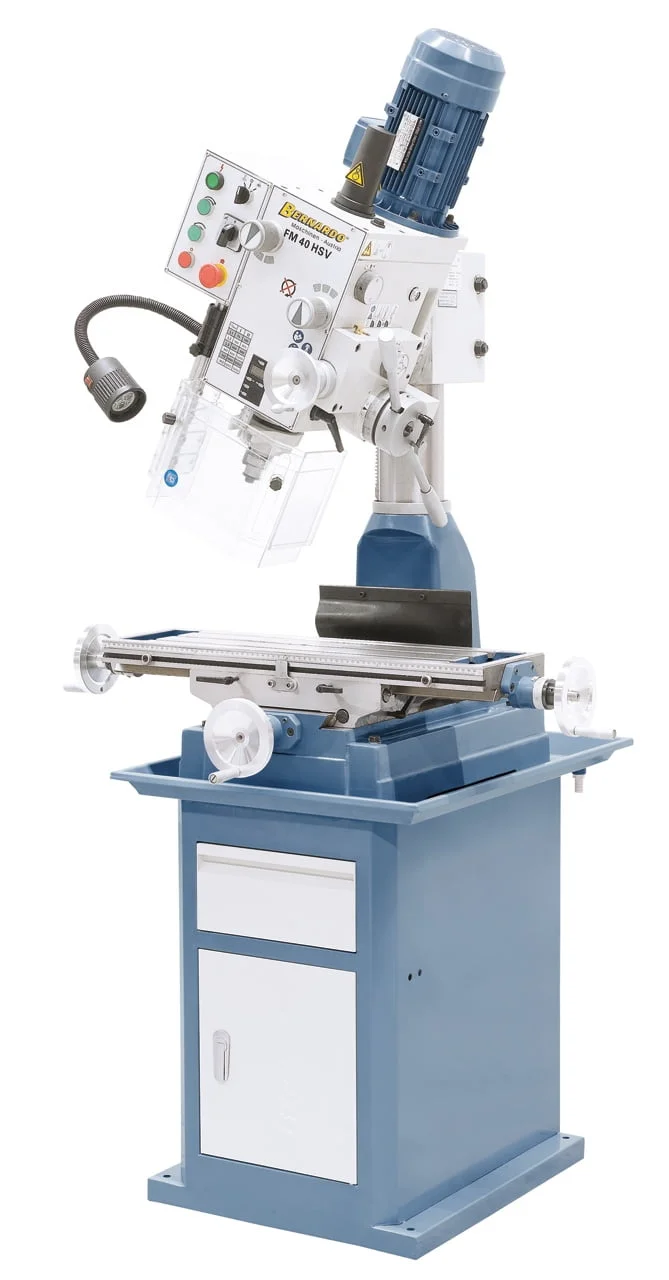

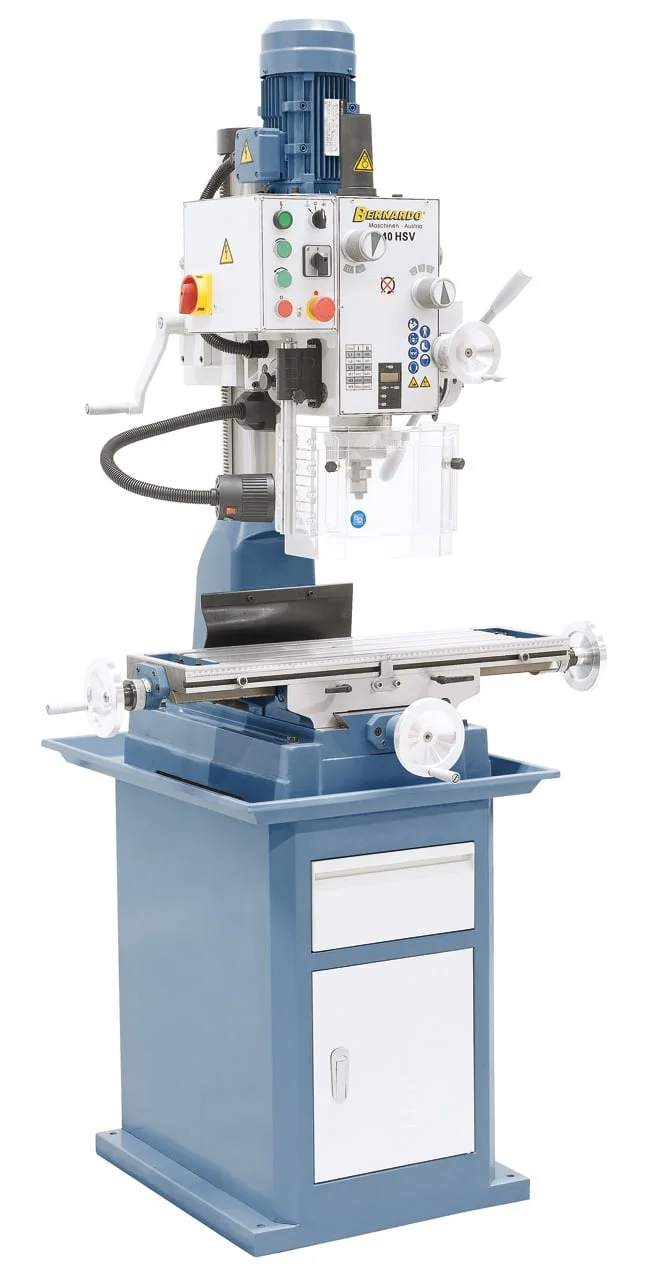

Die Bohr- und Fräsmaschine FM 40 HSV ist durch die kompakte Bauweise, dem serienmäßigen Pinolenvorschub, der digitalen Pinolenhubanzeige und dem großen Leistungsbereich für Modellbauer, Handwerker und Reparaturwerkstätten optimal geeignet.
- Schnellspannbohrfutter 1 – 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Reduzierhülse MK 3/2
- Kombi-Aufsteckfräsdorn MK 3 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Längsmeßskala
- Bedienwerkzeug
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit 3 einstellbaren Bohrvorschüben
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, …
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Keilleisten beim Kreuztisch nachstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 – 3200 U/min
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Bohrleistung in Stahl |
32 mm |
Bohrleistung in Guss |
40 mm |
Messerkopffräser max. |
80 mm |
Ausladung |
255 mm |
Spindeldrehzahl |
(12) 75 – 3200 U/min |
Spindelaufnahme |
MK 3 |
Pinolenhub |
120 mm |
Pinolenvorschub |
0,10 / 0,18 / 0,26 mm/U |
Tischgröße / T-Nutengröße |
730 x 210 mm / 14 mm |
Verfahrweg (x / y) |
520 mm / 175 mm |
Fräskopf schwenkbar |
-90° bis +90° |
Abstand Spindel / Tisch |
135 – 460 mm |
Höhenverstellung Fräskopf |
325 mm |
Säulendurchmesser |
115 mm |
Motor-Abgabeleistung S1 100% |
1,1 / 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% |
1,5 / 2,2 kW (400 V) |
Maschinenabmessung (B x T x H)* |
1100 x 830 x 1450 mm |
Gewicht ca. |
270 kg |
* ohne Untergestell
