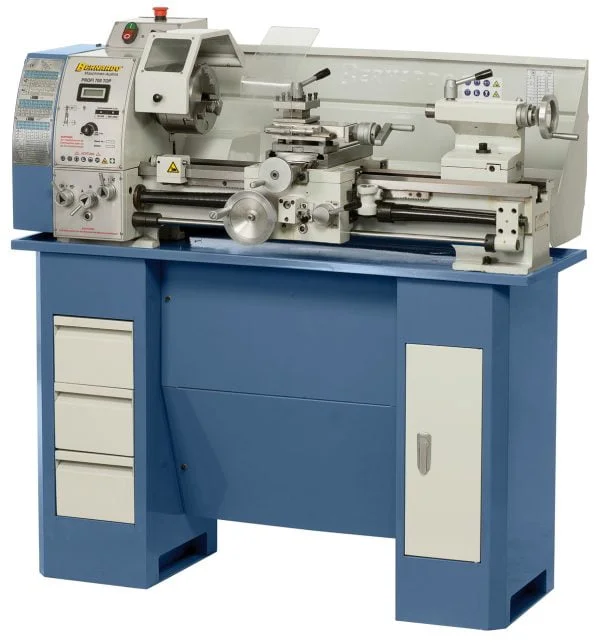

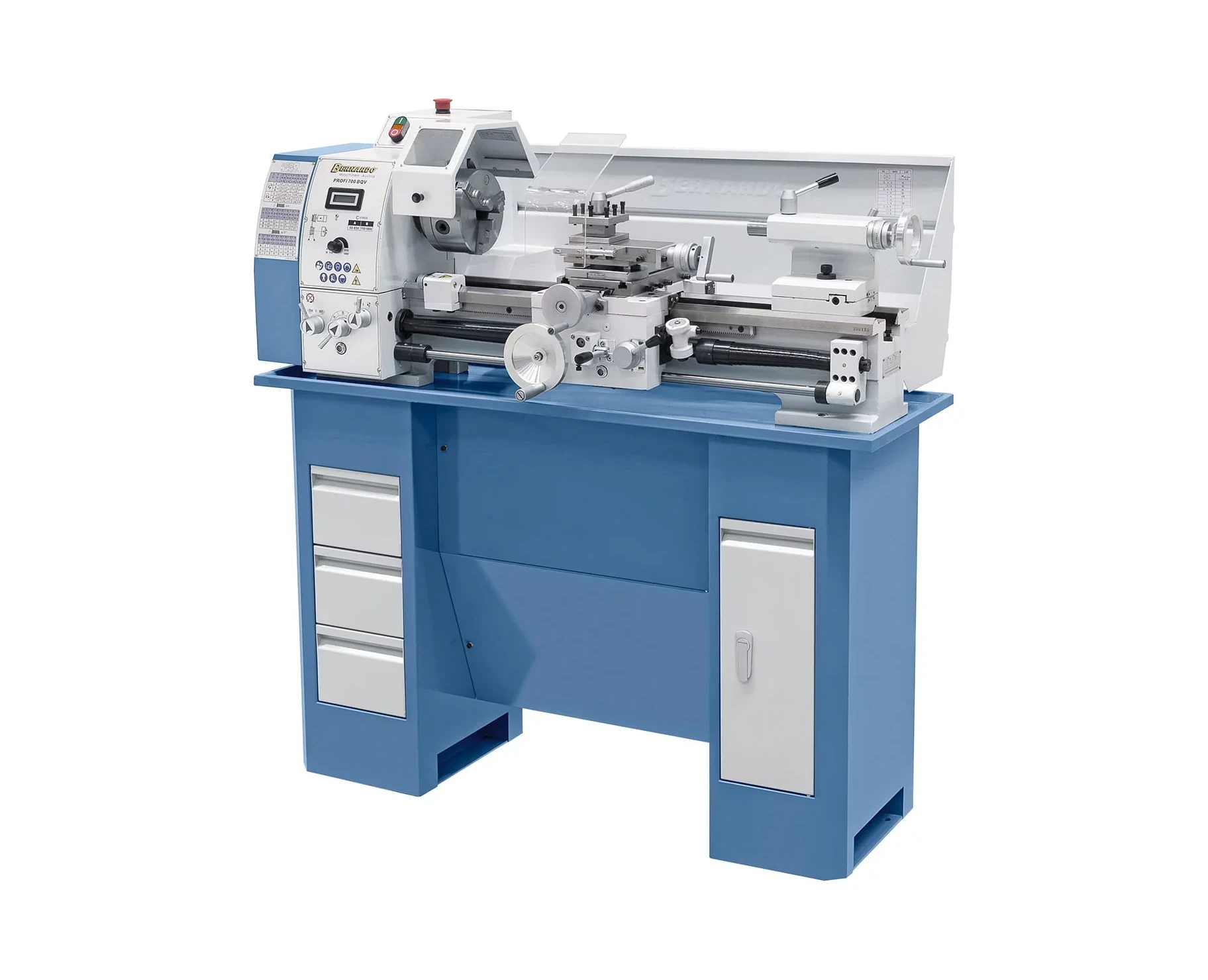

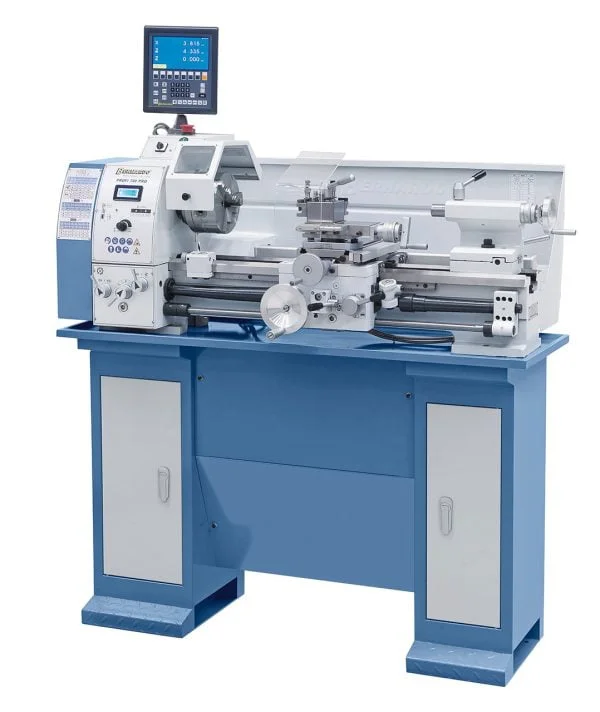

Die Vario-Drehmaschine Profi 700 BQV wird nach Werkzeugmachergenauigkeit gefertigt. Das Ablesen der elektronisch einstellbaren Drehzahl erfolgt komfortabel über eine Digitalanzeige am Getriebekopf. Die Besonderheit dieses Modells ist außerdem der große Längsvorschubbereich mit 14 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zur Reduzierung der Fertigungszeiten kann dieses Modell mit einer 2-Achs-Digitalanzeige geliefert werden.
- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Spindelabdeckung
- Bedienwerkzeug
- Serienmäßig mit elektronisch stufenloser Drehzahlregelung
- Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
- Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung
- Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionslager
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Durchzugsstarker Antriebsmotor, auch bei längerem Betrieb
- Serienmäßig mit Leitspindel zum Gewindeschneiden
- Reitstock kann zum Kegeldrehen verschoben werden
- Bedienungsfreundliche Anordnung der Schaltelemente
- Verschiebbarer Oberschlitten in x-Achsenrichtung
- Führungen über Keilleisten spielfrei nachstellbar
- Serienmäßig mit 38 mm Spindelbohrung
Spitzenweite |
700 mm |
Spitzenhöhe |
140 mm |
Umlaufdurchmesser über Bett |
280 mm |
Spindelbohrung |
38 mm |
Aufnahme in der Spindelbohrung |
MK 5 |
Drehzahlbereich, stufenlos |
50 – 850 / 110 – 1800 U/min |
Bereich Längsvorschübe |
(14) 0,07 – 0,65 mm/U |
Bereich Planvorschübe |
(11) 0,03 – 0,12 mm/U |
Metrische Gewinde |
(18) 0,2 – 3,5 mm |
Zollgewinde |
(21) 8 – 56 Gg/1″ |
Pinolenweg |
85 mm |
Pinolenaufnahme |
MK 3 |
Motor-Abgabeleistung S1 100% |
1,1 kW / 230 V |
Motor-Aufnahmeleistung S6 40% |
1,5 kW / 230 V |
Maschinenabmessung (B x T x H)* |
1380 x 640 x 500 mm |
Gewicht ca. |
235 kg |
* ohne Untergestell
