Bernardo Schwerdrehmaschine APOLLO 1000 x 1500
✓ Verwindungssteifes, vibrationsarmes Maschinenbett
✓ Drehbewegung über hydraulische Kupplung
✓ Großdimensionierte, gehärtete Führungsbahnen
✓ Starrer, stabiler Spindelkasten aus Guss
✓ Drehzahlbereich von 3,15 – 400 U/min
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

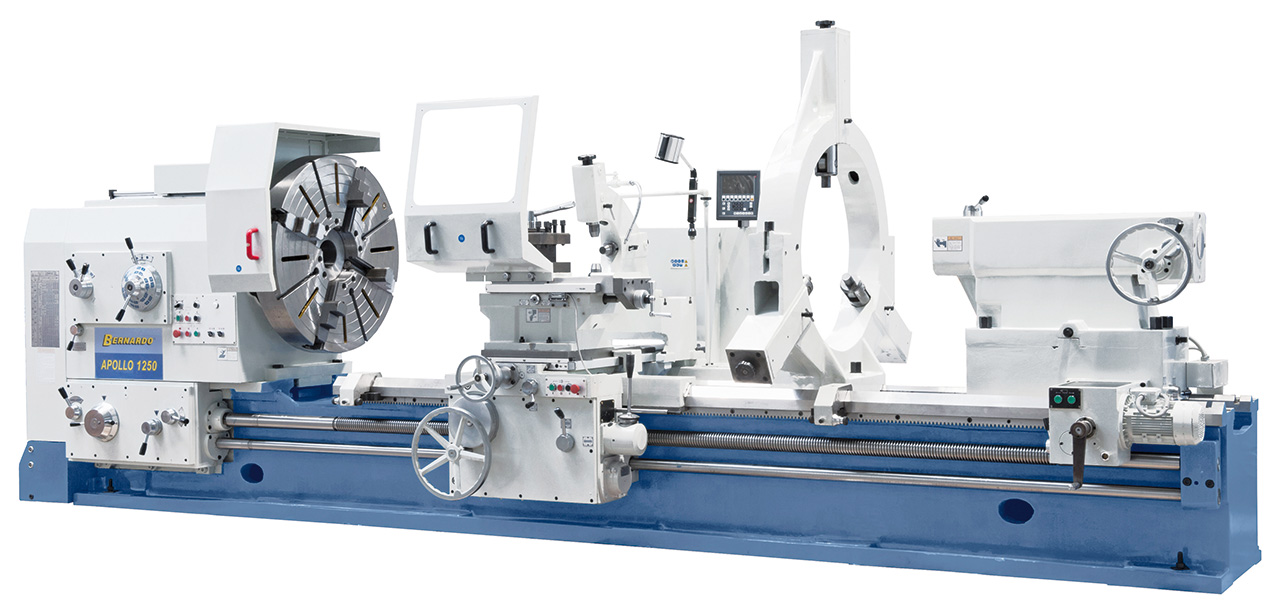

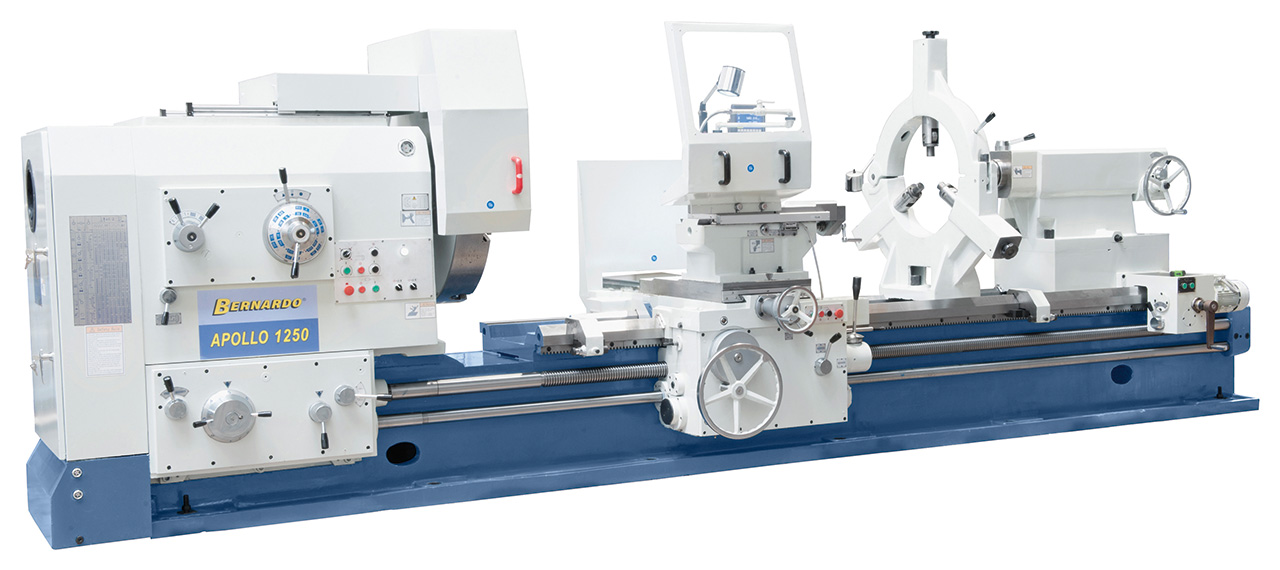

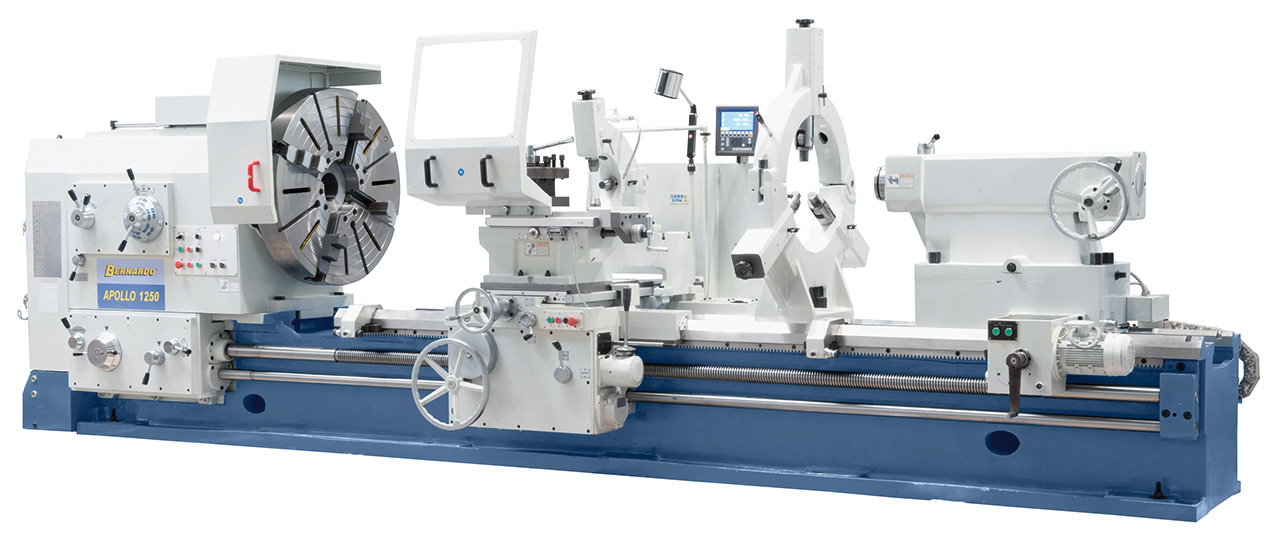

Bernardo APOLLO 1000 x 1500
Diese Maschine mit einer Spitzenweite von 1500 mm und einem Drehdurchmesser über Bett von 1000 mm bietet eine Vielzahl von Funktionen, darunter eine 3-Achs-Digitalanzeige, eine Planscheibe von 1000 mm, eine Zentralschmierung und eine LED-Maschinenleuchte. Sie verfügt über eine verwindungssteife und vibrationsarme Konstruktion für genaues Drehen, eine hydraulische Kupplung für die Drehbewegung und einen breiten Drehzahlbereich von 3,15 bis 400 U/min.
Eigenschaften Bernardo APOLLO 1000 x 1500
- Das Maschinenbett ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Die Übertragung der Drehbewegung (vorwärts / zurück) erfolgt über eine Antriebswelle mit hydraulischer Kupplung
- Die großdimensionierten Führungsbahnen sind induktionsgehärtet und geschliffen

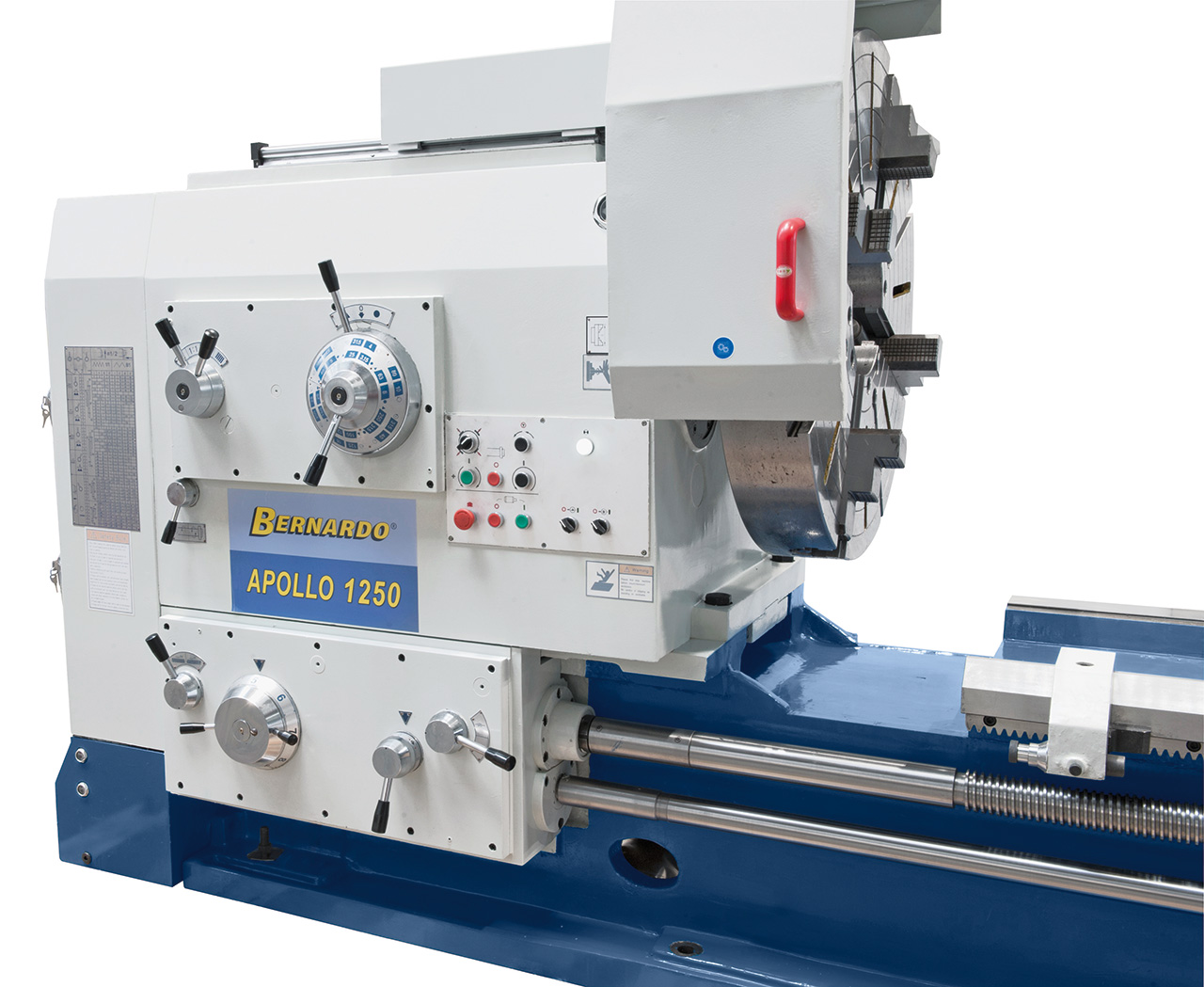

- Der Spindelkasten aus Guss mit großer Wandstärke und kompakter Konstruktion garantiert Starrheit und Stabilität
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Für die Bearbeitung unterschiedlichster Werkstücke verfügt die Maschine über einen Drehzahlbereich von 3,15 – 400 U/min mit 36 Geschwindigkeiten
- Sanftanlauf der Hauptspindel durch die mechanische Lamellenkupplung
Technische Spezifikationen Bernardo APOLLO 1000 x 1500
|
Spitzenweite |
1500 mm |
|
Drehdurchmesser |
|
|
über Bett |
1000 mm |
|
über Support |
650 mm |
|
Verfahrwege |
|
|
x-Achse |
510 mm |
|
z-Achse |
1300 mm |
|
z1-Achse |
300 mm |
|
Werkstückgewicht max. |
6000 kg |
|
Bettbreite |
755 mm |
|
Schwenkbereich Oberschlitten |
± 180° |
|
Spindeldrehzahlen (vorwärts / zurück) |
(24) 3,15 – 315 / (12) 5 – 400 U/min |
|
Spindelbohrung |
130 mm |
|
Spindelaufnahme |
ISO A2-15 |
|
Vorschub |
|
|
x-Achse | z-Achse | z1-Achse |
0,064 – 12 mm/U |0,032 – 6 mm/U | 0,016 – 3 mm/U |
|
Eilgang |
|
|
x-Achse | z-Achse |
1870 mm/min | 3740 mm/min |
|
Gewindeschneiden |
|
|
metrisch | diametral |
(45) 1 – 120 mm | (42) 30 – 1/4 DP |
|
Modul | whitworth |
(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ |
|
Reitstockpinolenkonus / Ø |
metrisch 80 / 160 mm |
|
Reitstockpinolenhub |
300 mm |
|
Reitstockquerverstellung |
± 2,5 mm |
|
Motorleistung |
22 kW |
|
Länge x Breite |
4,6 x 1,81 m |
|
Höhe |
1,79 m |
|
Gewicht ca. |
9450 kg |
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

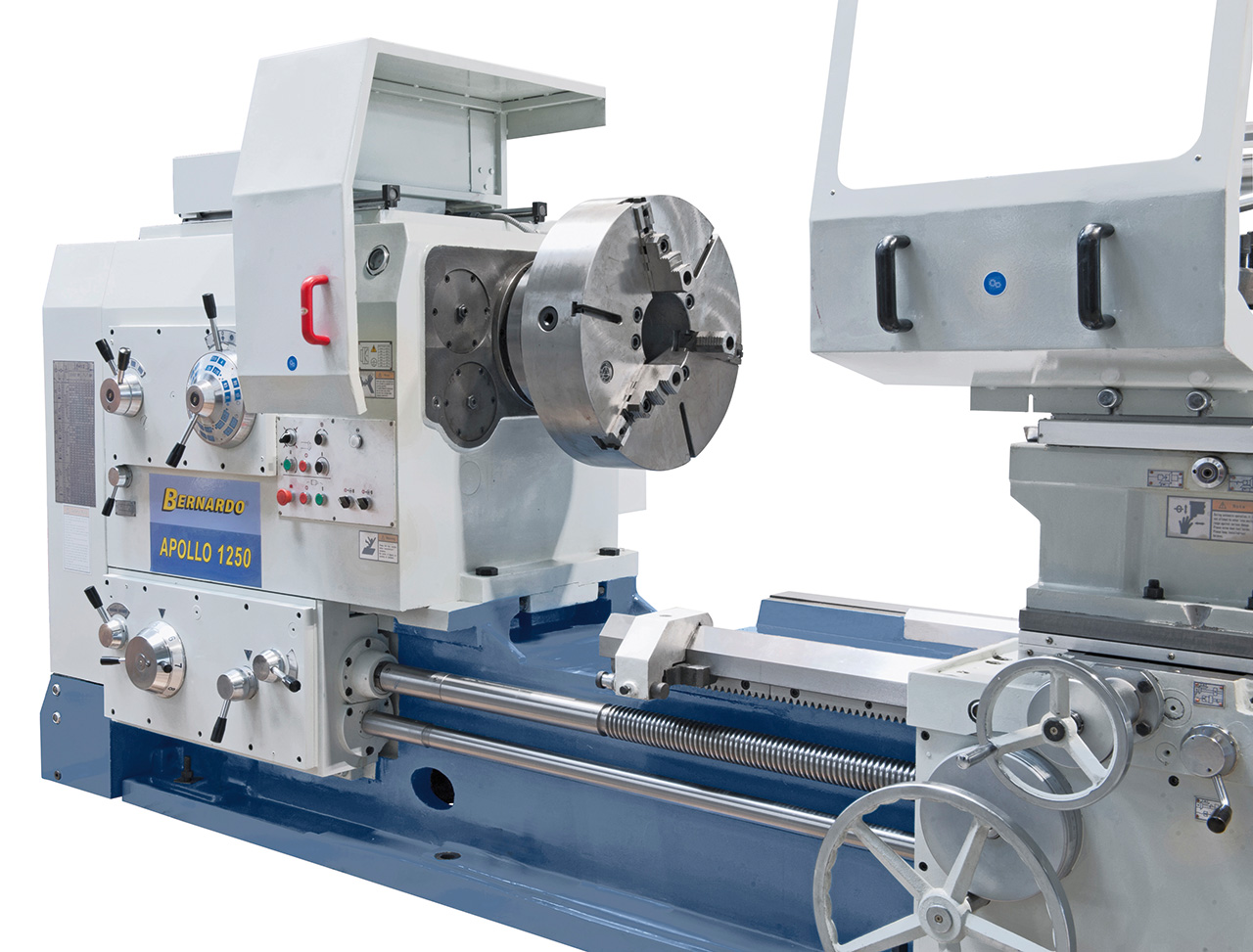

- Planscheibe 1000 mm
- Feststehende Lünette – Durchlass diam. 50 – 470 mm
- Mitlaufende Lünette – Durchlass diam. 50 – 220 mm
- Zentrierspitzen
- Zentralschmierung
- Erstbefüllung mit Shell Tellus 46
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Reduzierhülsen
- Fundamentschrauben
