Bernardo Schwerdrehmaschine APOLLO 1250 x 3000
✓ Spitzenweite von 3000 mm
✓ Drehdurchmesser über Bett: 1250 mm
✓ Max. Werkstückgewicht: 6000 kg
✓ Großdimensionierte Führungsbahnen
✓ Drehzahlbereich: 3,15 – 400 U/min
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

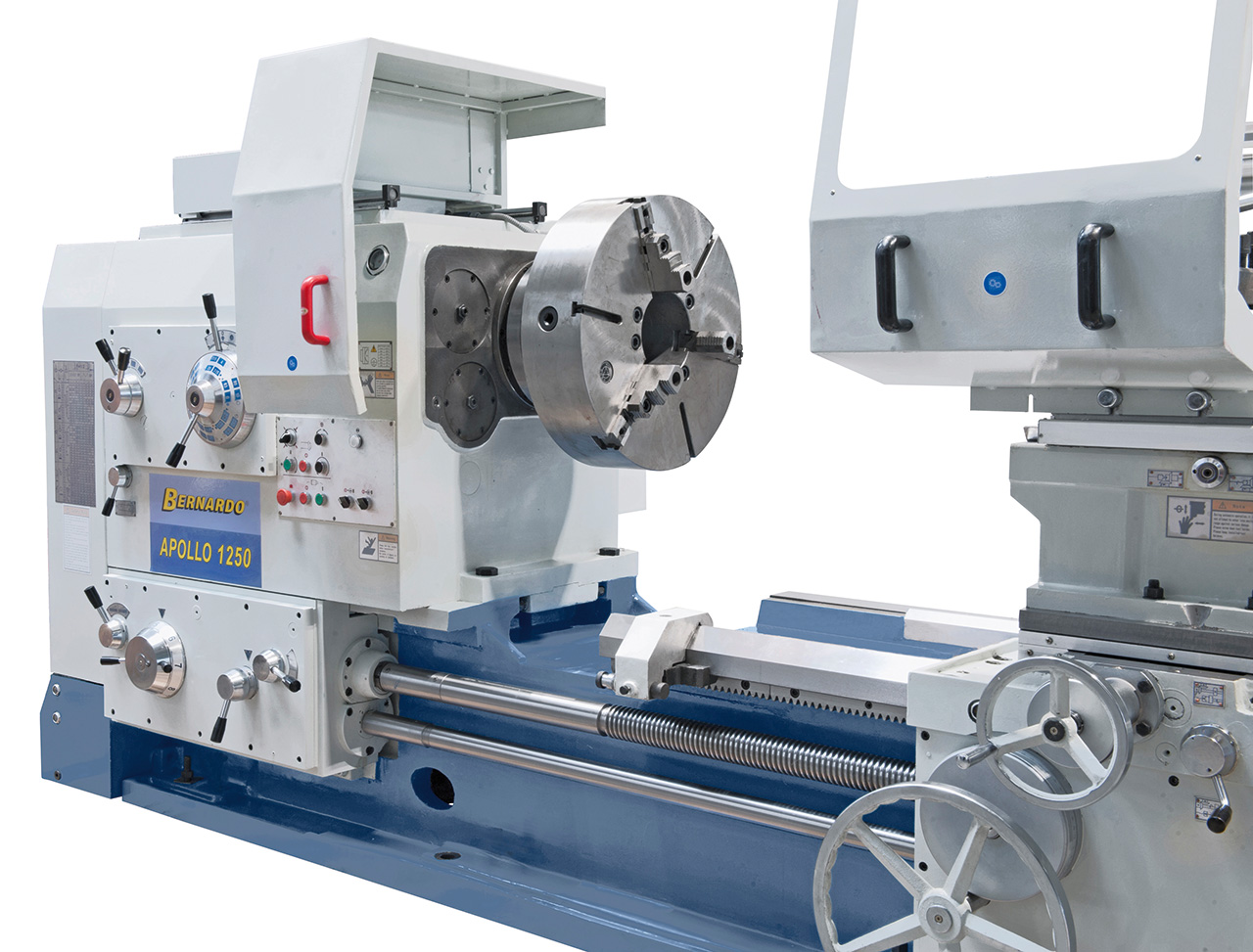

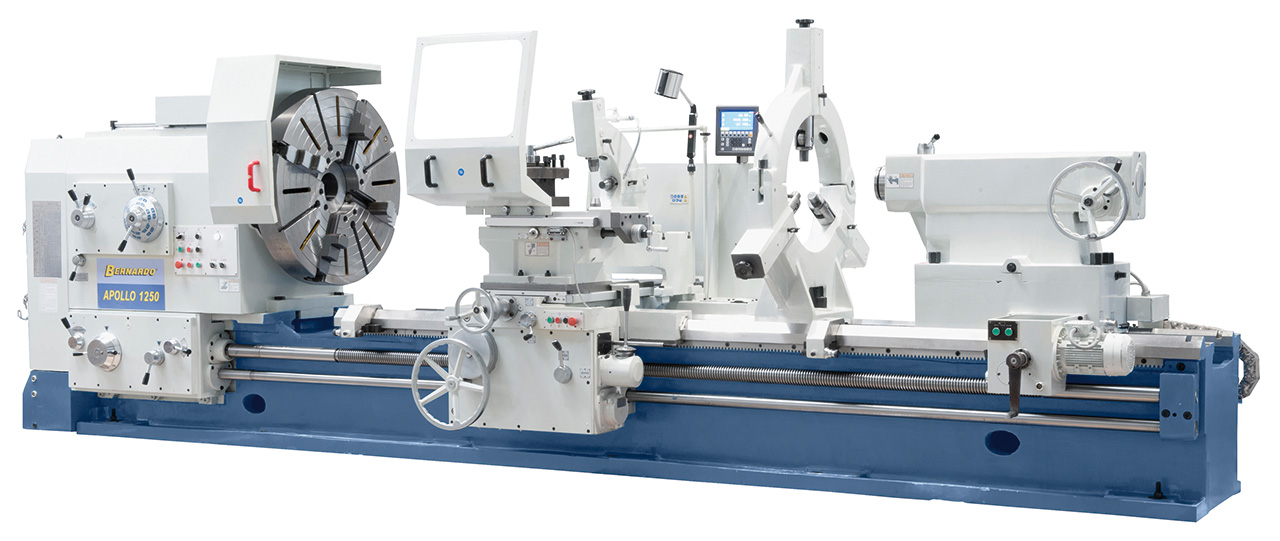

Bernardo APOLLO 1250 x 3000
Diese Maschine verfügt über eine Spitzenweite von 3000 mm und einen Drehdurchmesser über Bett von 1250 mm. Mit Verfahrwegen von 630 mm in der x-Achse und 2800 mm in der z-Achse, kann sie ein maximales Werkstückgewicht von 6000 kg tragen. Weitere Merkmale sind eine Spindelbohrung von 130 mm, eine Spindelaufnahme ISO A2-15 und eine Bettbreite von 755 mm. Der Lieferumfang umfasst unter anderem eine 3-Achs-Digitalanzeige, eine Planscheibe und eine Zentralschmierung. Mit Features wie einem verwindungssteifen und vibrationsarmen Maschinenbett und einem Drehzahlbereich von 3,15 – 400 U/min, ist diese Maschine ideal für präzises Drehen.
Eigenschaften Bernardo APOLLO 1250 x 3000
- Das Maschinenbett ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Die Übertragung der Drehbewegung (vorwärts / zurück) erfolgt über eine Antriebswelle mit hydraulischer Kupplung
- Die großdimensionierten Führungsbahnen sind induktionsgehärtet und geschliffen
- Der Spindelkasten aus Guss mit großer Wandstärke und kompakter Konstruktion garantiert Starrheit und Stabilität
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Für die Bearbeitung unterschiedlichster Werkstücke verfügt die Maschine über einen Drehzahlbereich von 3,15 – 400 U/min mit 36 Geschwindigkeiten
- Sanftanlauf der Hauptspindel durch die mechanische Lamellenkupplung
Technische Spezifikationen Bernardo APOLLO 1250 x 3000
|
Spitzenweite |
3000 mm |
|
Drehdurchmesser |
|
|
über Bett |
1250 mm |
|
über Support |
900 mm |
|
Verfahrwege |
|
|
x-Achse |
630 mm |
|
z-Achse |
2800 mm |
|
z1-Achse |
300 mm |
|
Werkstückgewicht max. |
6000 kg |
|
Bettbreite |
755 mm |
|
Schwenkbereich Oberschlitten |
± 180° |
|
Spindeldrehzahlen (vorwärts / zurück) |
(24) 3,15 – 315 / (12) 5 – 400 U/min |
|
Spindelbohrung |
130 mm |
|
Spindelaufnahme |
ISO A2-15 |
|
Vorschub |
|
|
x-Achse | z-Achse | z1-Achse |
0,064 – 12 mm/U |0,032 – 6 mm/U | 0,016 – 3 mm/U |
|
Eilgang |
|
|
x-Achse | z-Achse |
1870 mm/min | 3740 mm/min |
|
Gewindeschneiden |
|
|
metrisch | diametral |
(45) 1 – 120 mm | (42) 30 – 1/4 DP |
|
Modul | whitworth |
(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ |
|
Reitstockpinolenkonus / Ø |
metrisch 80 / 160 mm |
|
Reitstockpinolenhub |
300 mm |
|
Reitstockquerverstellung |
± 2,5 mm |
|
Motorleistung |
22 kW |
|
Länge x Breite |
6,1 x 1,88 m |
|
Höhe |
1,92 m |
|
Gewicht ca. |
11.550 kg |
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Planscheibe 1000 mm
- Feststehende Lünette – Durchlass diam. 50 – 590 mm
- Mitlaufende Lünette – Durchlass diam. 50 – 220 mm
- Motorischer Reitstock
- Zentrierspitzen
- Zentralschmierung
- Erstbefüllung mit Shell Tellus 46
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Reduzierhülsen
- Fundamentschrauben
