fischer Kippdübel KSD 10×200
Statt: Ursprünglicher Preis war: 156,89 €Preis: 145,68 €Aktueller Preis ist: 145,68 €. inkl. MwSt
zzgl. Versandkosten
✓ Bestehend aus 25 Stück
✓ Der KDS hat eine VdS-Zulassung und garantiert damit eine objektiv geprüfte Funktionssicherheit für den Einsatz in Sprinkleranlagen.
✓ (KDS 10) besitzt zusätzlich eine FM Zulassung.
Vorrätig
fischer Kippdübel KSD 10×200
KDS Kippdübel zur sicheren Befestigung von Rohrleitungen an Trapezblechdecken in ortsfesten Sprinkleranlagen
Der fischer Kippdübel KDS mit VdS- und FM-Zulassung ist ein Befestigungselement für Trapezblechdecken und bietet eine sichere und objektiv geprüfte Lösung zur Befestigung von Rohrleitungen in stationären Sprinkleranlagen. Weitere Bauteile wie z.B. Montageschienen, Lüftungskanälen, Stromtrassen und Beleuchtungssysteme lassen sich durch die einfache Handhabung ebenfalls schnell an Trapezblechen befestigen. Die höhenverstellbare und gegen versehentliches Herausdrehen gesicherte Gewindestange erlaubt dabei die praktische Ausrichtung der zu montierenden Bauteile am Trapezblech. Die Auswahl an verschiedenen Längen hilft bei der Auswahl des geeigneten KDS-Kippdübels für den jeweiligen Anwendungsfall.
Vorteile
- Das gesamte KDS-Sortiment verfügt über eine VdS-Zulassung. Der KDS 10 beinhaltet darüber hinaus die Zulassung nach FM. Dadurch garantiert der Kippdübel KDS eine objektiv geprüfte Funktionssicherheit für die Anwendung in Sprinkleranlagen.
- Verfügbar in den Längen von 100 bis 500 mm (KDS 8) und 100 bis 200 mm (KDS 10) .
- Durch die drehbare Gewindstange ist eine einfache Höhenverstellung innerhalb des Trapezbleches möglich. Die Gewindestange ist gegen unbeabsichtigtes Herausdrehen gesichert.

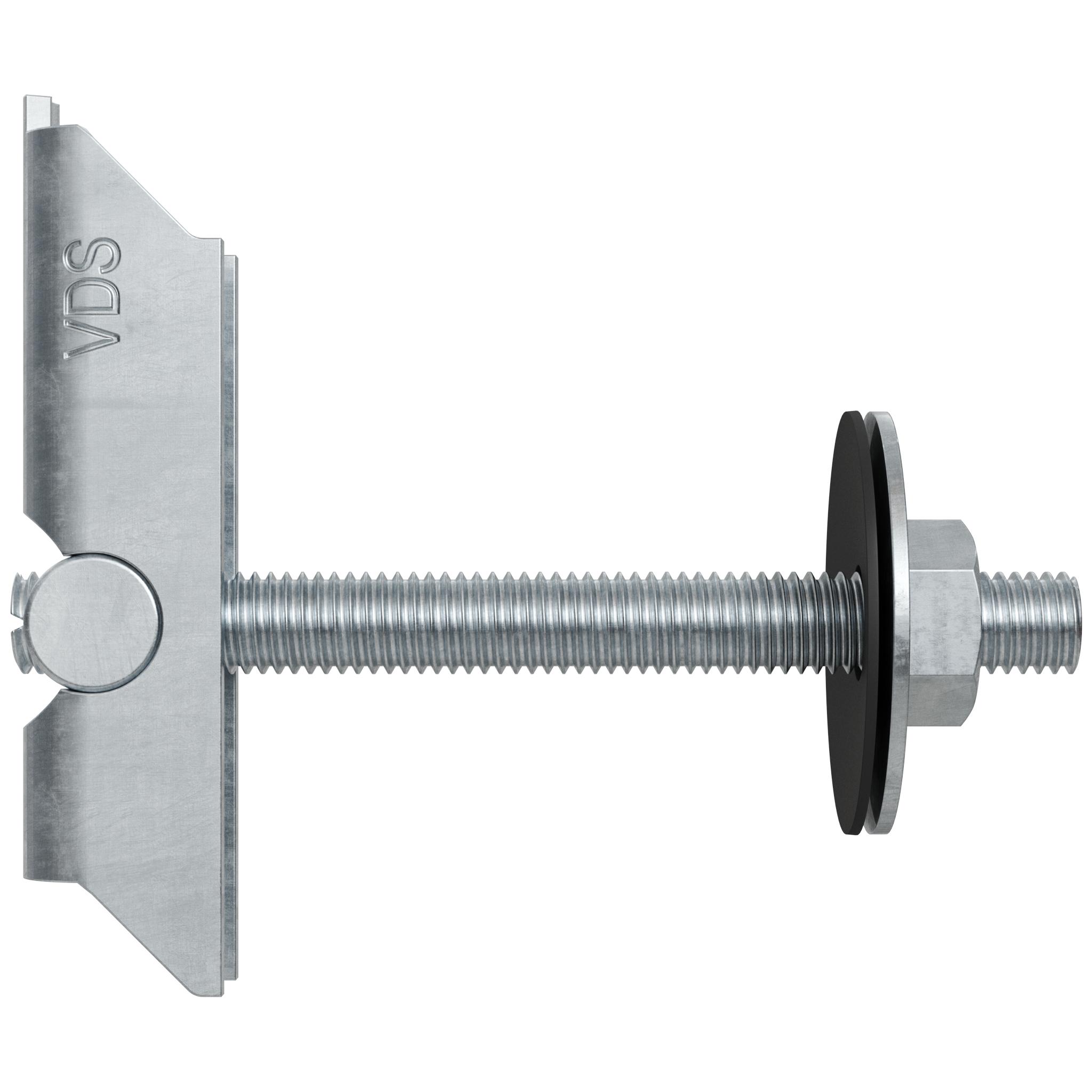

- Komplett mit Gewindestange, Mutter, Unterlegscheibe, Dichtscheibe und Lastenverteilungsblock. Die Dichtscheibe sorgt für die zuverlässinge Abdichtung am Trapezblech.
Anwendungen
- Der komplett vormontierte Kippdübel KDS wird als Befestigungselement an Trapezblechdecken verwendet.
- Geeignet z.B. für die Befestigung von Rohrleitungen, Montageschienen, Lüftungskanälen, Stromtrassen und Beleuchtungssystemen.

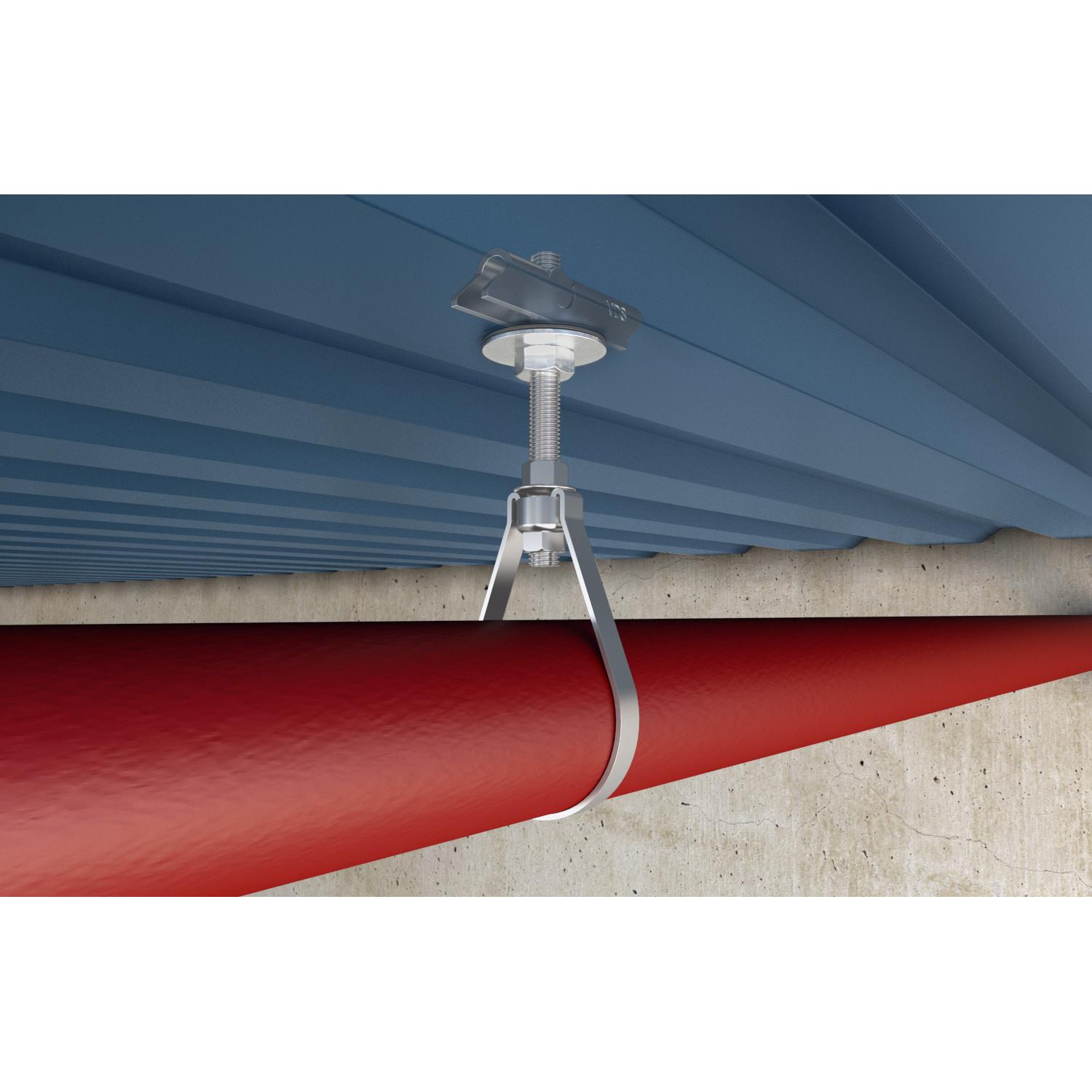

- Befestigung von Sprinklerleitungen an Trapezblech: von ¾ bis 1 ½” Zoll nach FM, max DN 50 (2″) nach VdS.
- Die zulässige Zuglast pro Befestigungspunkt für Sprinklerleitungen an Trapezblechen beträgt 0,8 kN, für andere Befestigungen 1,0 kN.
- Zur Anwendung im trockenen Innenbereich.
Technische Daten
| Bohrloch-ø | 25 [mm] |
| dnet FM | M10 |
| dnet VdS | M10 |
| FM-Zulassung | Ja |
| Für Sprinklerrohrleitungen gemäß FM | DN 20 bis DN 40 (¾" bis 1½") |
| Für Sprinklerrohrleitungen gemäß VdS | ≤ DN 50 (2") |
| Gewinde | M10 |
| Gewindelänge | 200 [mm] |
| Max. empf. statische Last (zentr. Zug) | 8.5 [kN] |
| Max. empfohlene statische Last ohne Berücksichtigung des Trapezblechs | 8.5 [kN] |
| Max. statische Last für andere Anwendungen in Trapezbleche | 1 [kN] |
| Max. statische Last gemäß VdS/FM | 0.8 [kN] |
| Zulässige Zuglast für nicht VdS und FM relevante Anwendungen an Trapezblech | 1,0 [kN] |
| Zulässige Zuglast nach VdS und FM für Verwendung an Trapezblech mit Stärke ≥ 0,63mm | 0,8 [kN] |
| Produktlinie | KDS |
| Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
| Produkttyp | Kippdübel |
| Werkstoff | Stahl |
| Material | Galvanisch verzinkter Stahl |
