FKP656 Reihenbohrlochsystem 656 mm + GRATIS 100 St. Runddübeln 8×35

• Zum Dübeln an der Werkstückseite.
• Für Verbindungen mit Konfirmatschrauben.
• Kann mit verschiedenen Bohrer-Durchmessern verwendet werden.
• Teilung der Lochpositionen nach Standard-EURO-Norm.

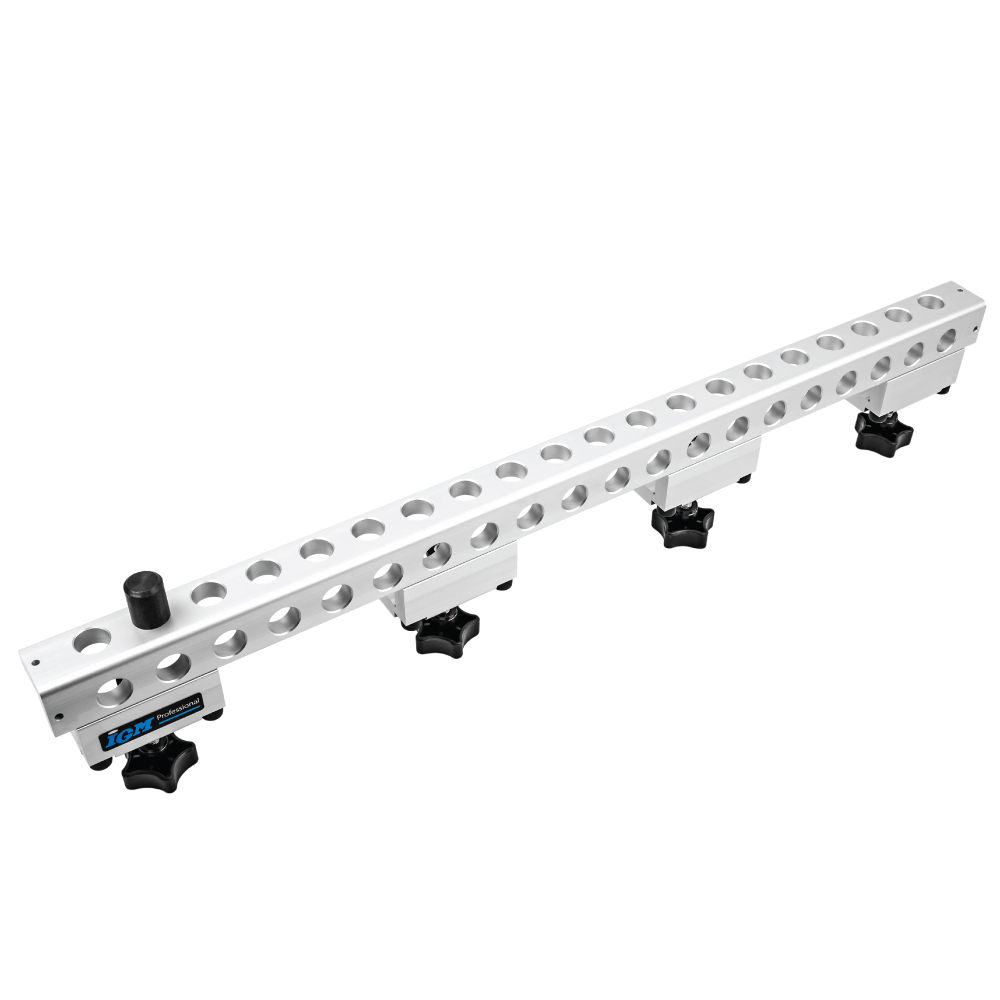

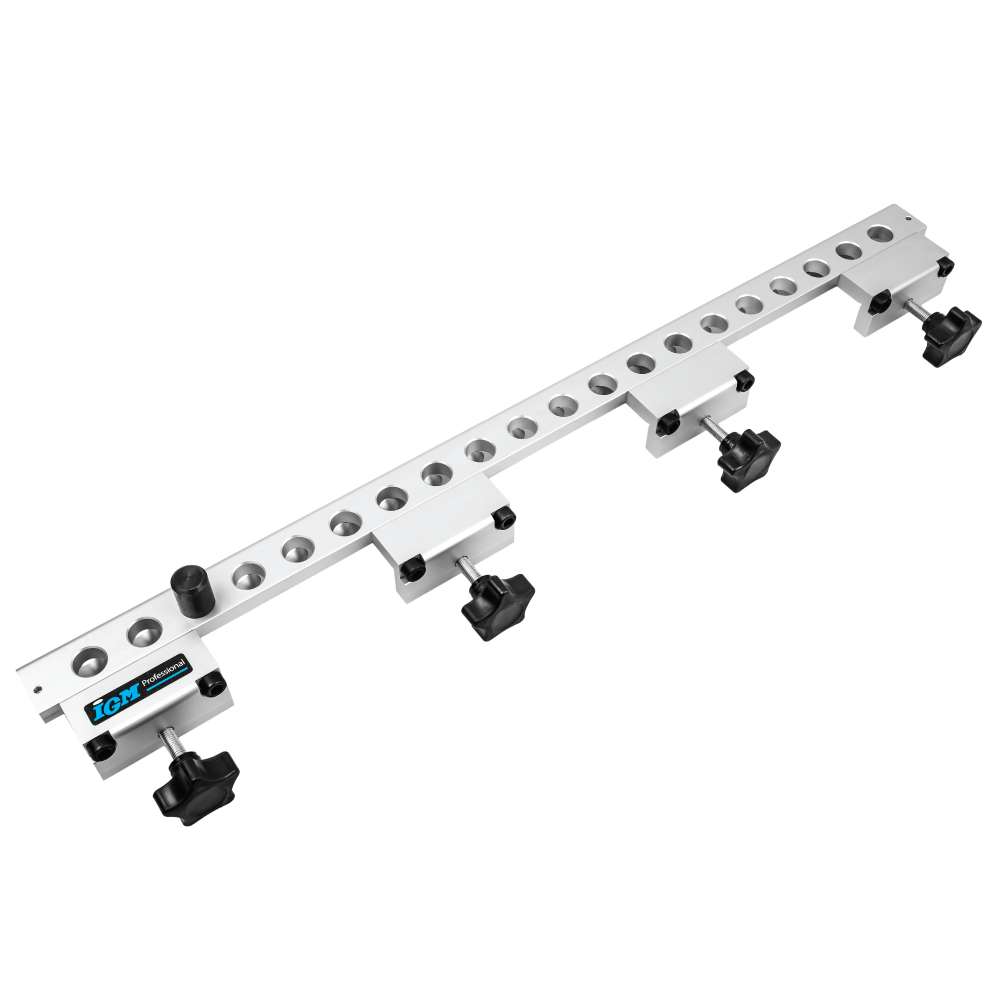

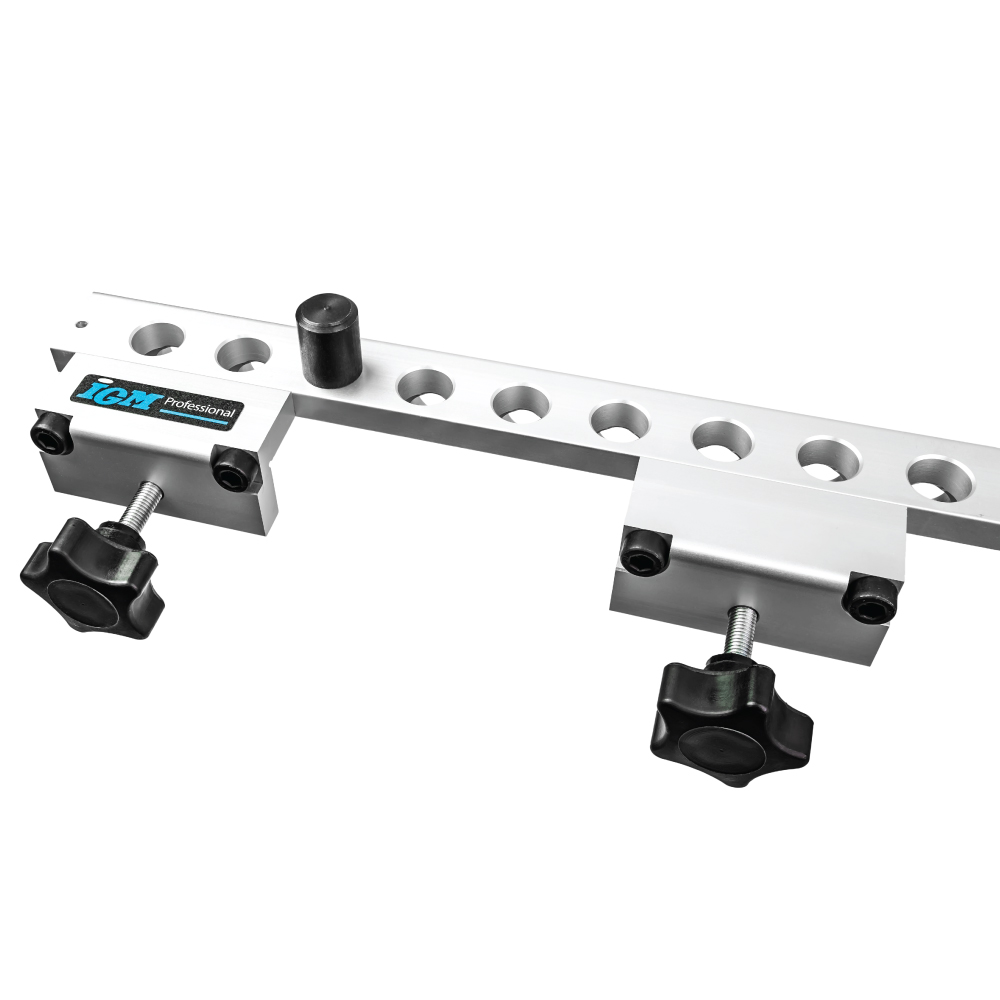

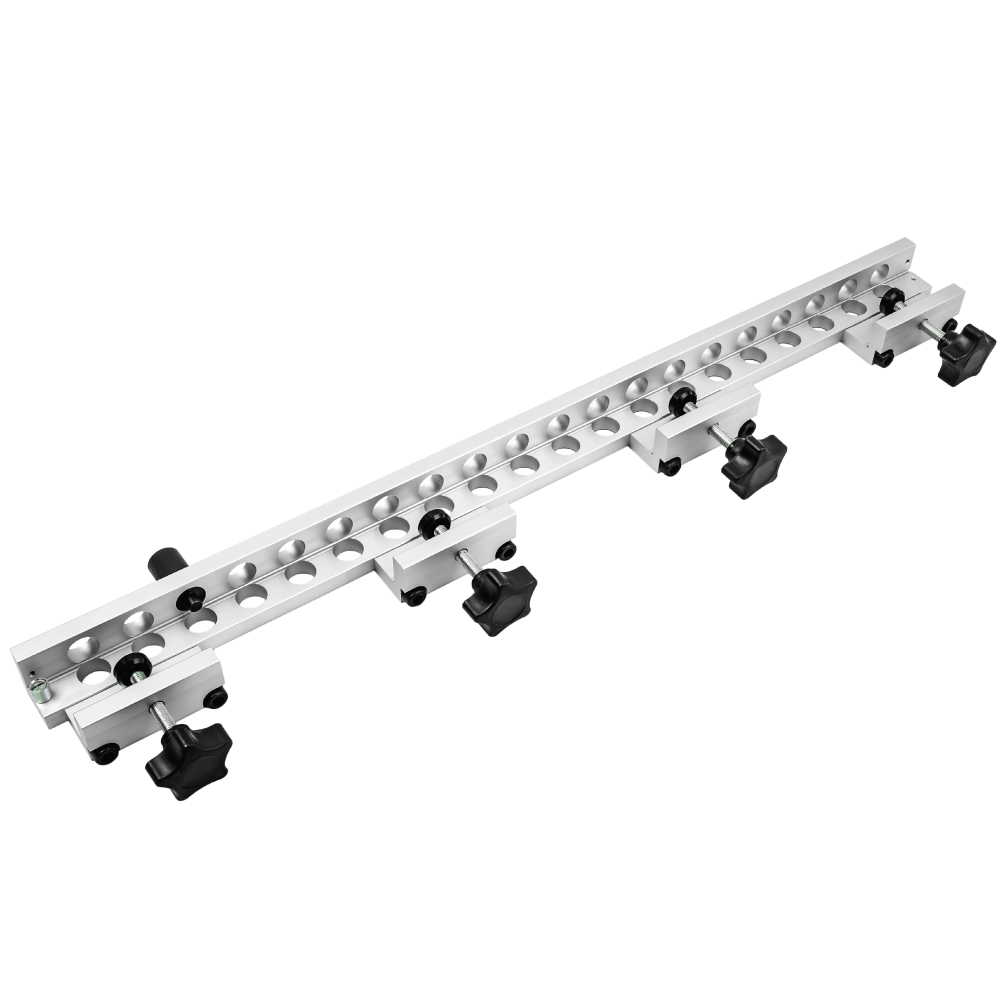

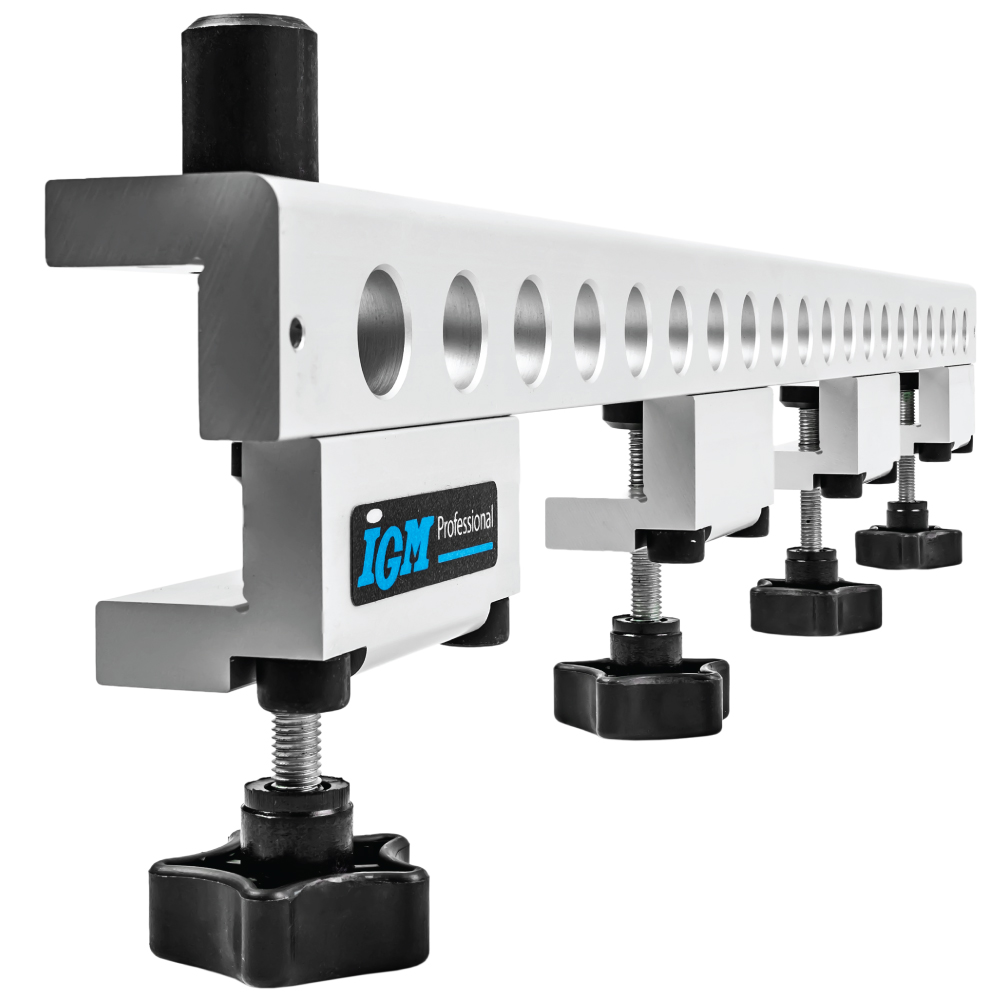

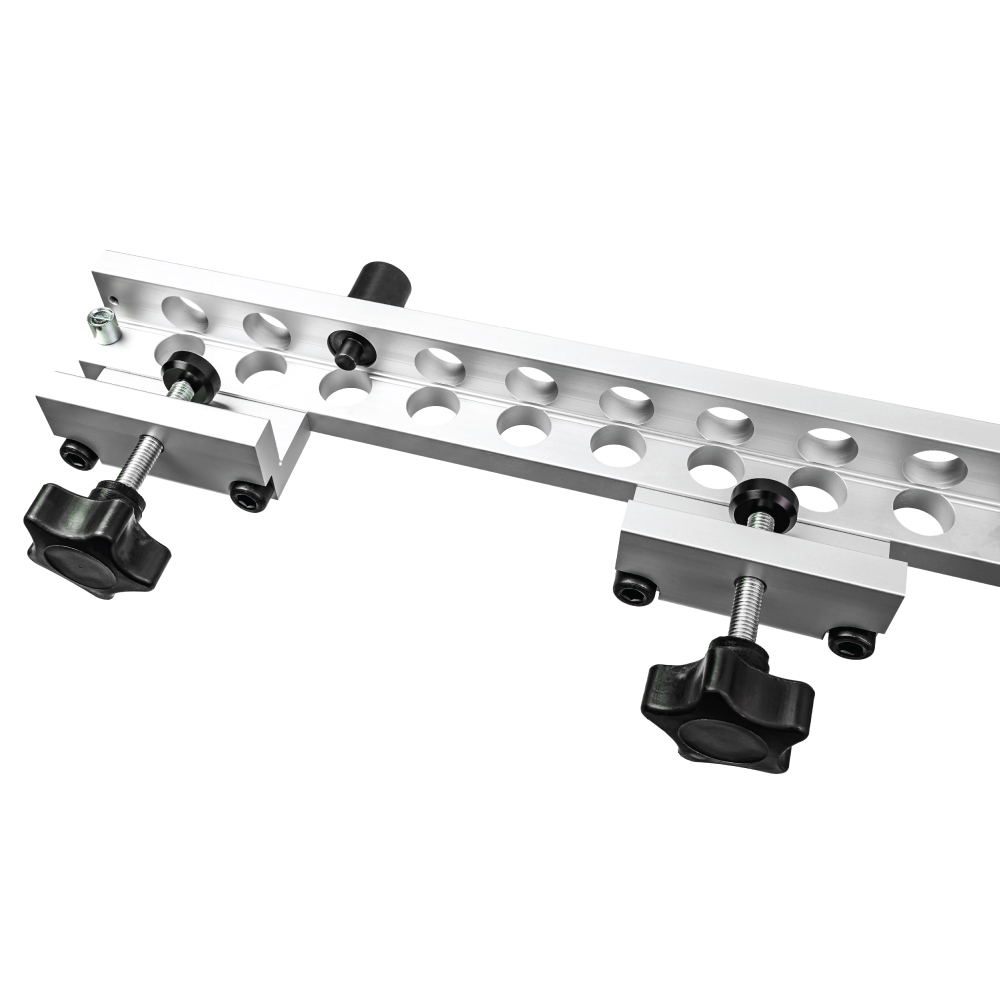

Das Universal-Reihenbohrlochsystem ist für das präzise und produktive manuelle Dübeln von Möbelteilen vorgesehen. Dadurch kann eine hohe Präzision und Produktivität erzielt werden. Die einzelnen Lochpositionen sind mit einer Teilung von 32 mm ausgeführt, was der Standard-Euro-Norm für das maschinelle Dübeln von Teilen entspricht. Das  Reihenbohrlochsystem ist für die Verwendung mit unseren Dübelbohrern mit HM-Spitze vorgesehen, die in der Bohrbüchse nach dem gleichen System wie in einem Schnelldübler eingespannt sind.

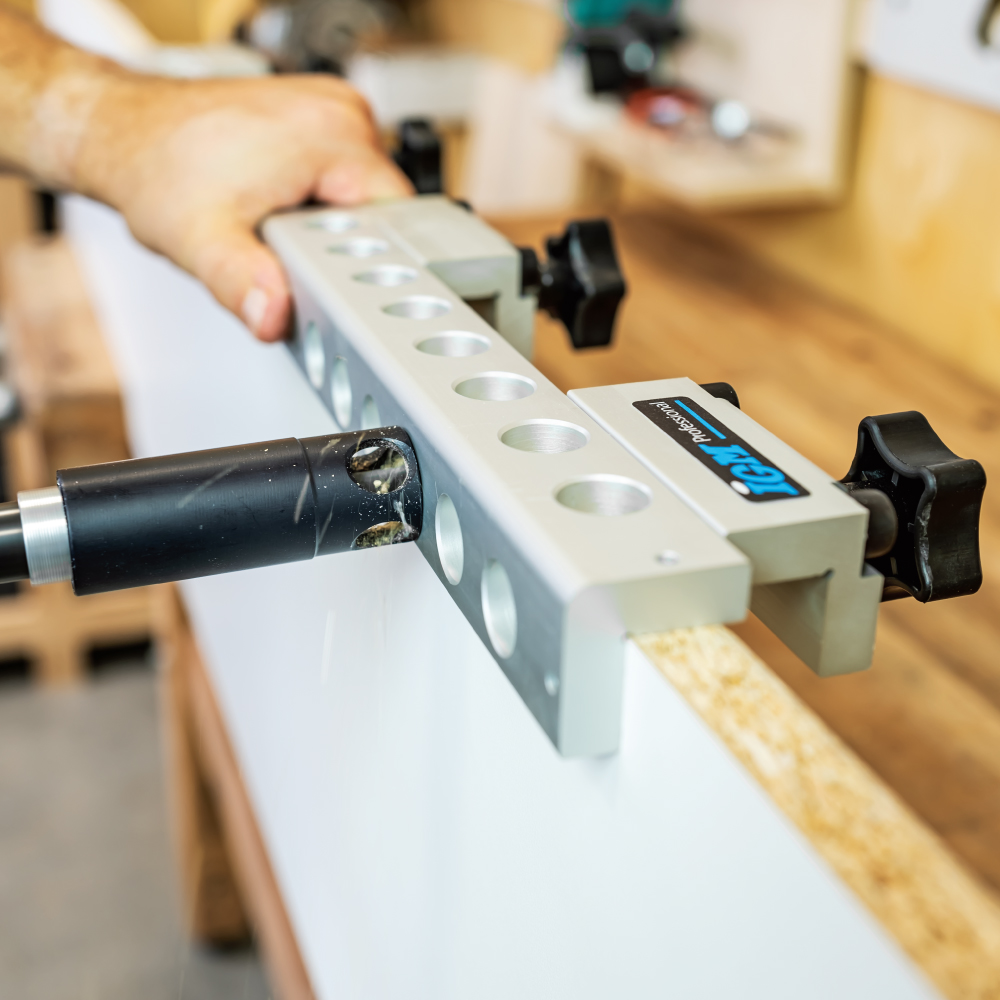

Bohren von Dübellöchern einfach und präzis
Die Bohrschablone erzeugt automatisch eine präzise Eckverbindung mit einer 0,5 mm Fase. Endanschläge
der Vorrichtung gewährleisten die Ausrichtung der zu verbindenden Werkstücke von der Vorder- oder Rückseite.

Löcher für Dübeln und Konfirmatschrauben können durch einfaches Auswechseln der Bohrer in der Bohrbüchse hergestellt werden.

Bohrungen für Konfirmatschrauben
Dank des wählbaren Durchmessers des Bohrers ist es möglich, Löcher für Konfirmatschrauben oder kombinierte Verbindungen mit Dübeln und Konfirmatschrauben zu bohren. Um eine Konfirmatschrauben-Verbindung herzustellen, wird zusätzlich die FKP102 Bohrspindel (optionales Zubehör) gebraucht, die einen verlängerten Hub hat und 70 mm Dübelbohrer aufnehmen kann. Löcher für Konfirmatschrauben werden auf die gleiche Weise wie für Dübeln gebohrt, in zwei Arbeitsgängen. Zunächst werden Durchbohrungen von 7 mm Durchmesser in die Fläche gebohrt. Anschließend werden je nach Länge der verwendeten Konfirmatschrauben (zwischen 40 und 60 mm) Löcher mit einem Durchmesser von 5 mm in die Seite gebohrt. Durch die Aufteilung des Bohrens in zwei Arbeitsgänge kann einfach eine kombinierte Verbindung mit Runddübeln und Konfirmatschrauben hergestellt werden. In diesem Fall empfehlen wir die Verwendung mehrerer Bohrspindeln mit einzelnen Dübelbohrern. Die Herstellung der Verbindung ist schnell und präzise, mit einem professionellen Effekt.

Die Bohrspindel ersetzt das bereits sehr veraltete und anspruchsvolle System aus gehärteten Stahlbuchsen und billigen Stahlbohrern, die wirklich nach ein paar Löchern im Laminat stumpf werden.

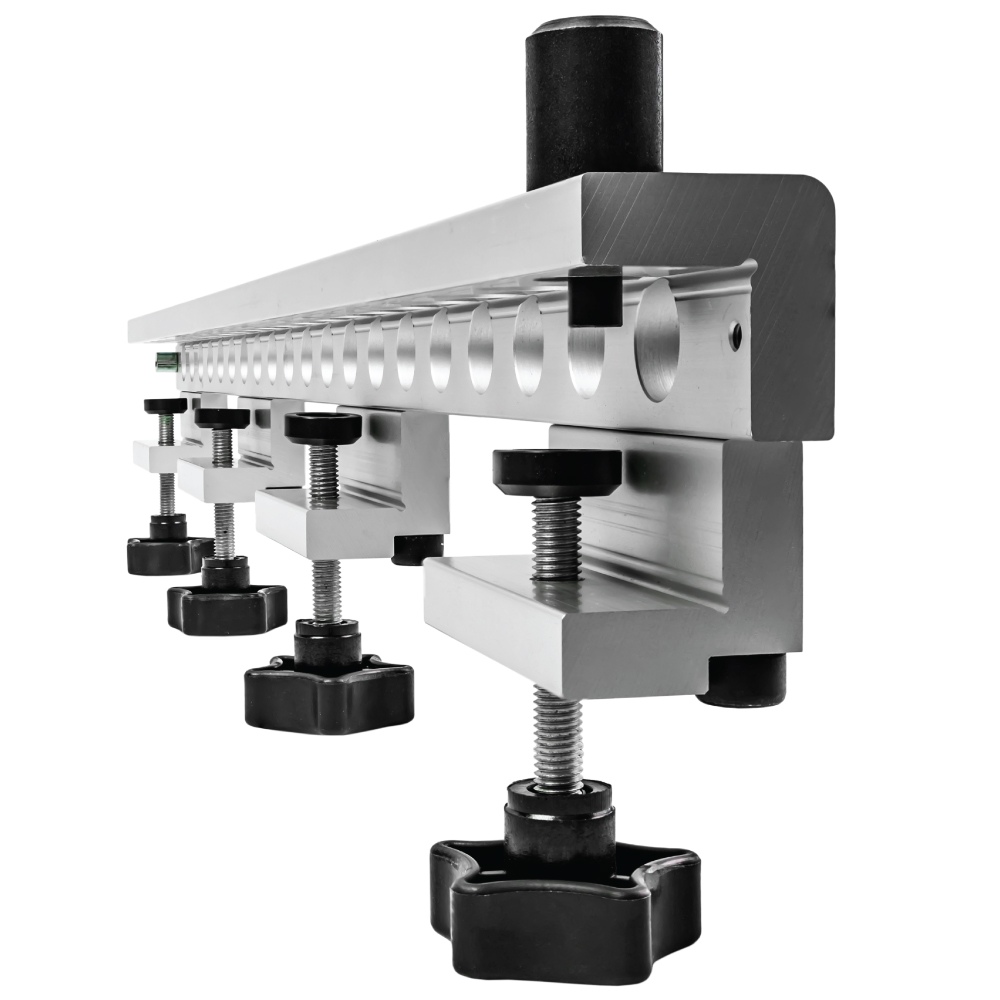

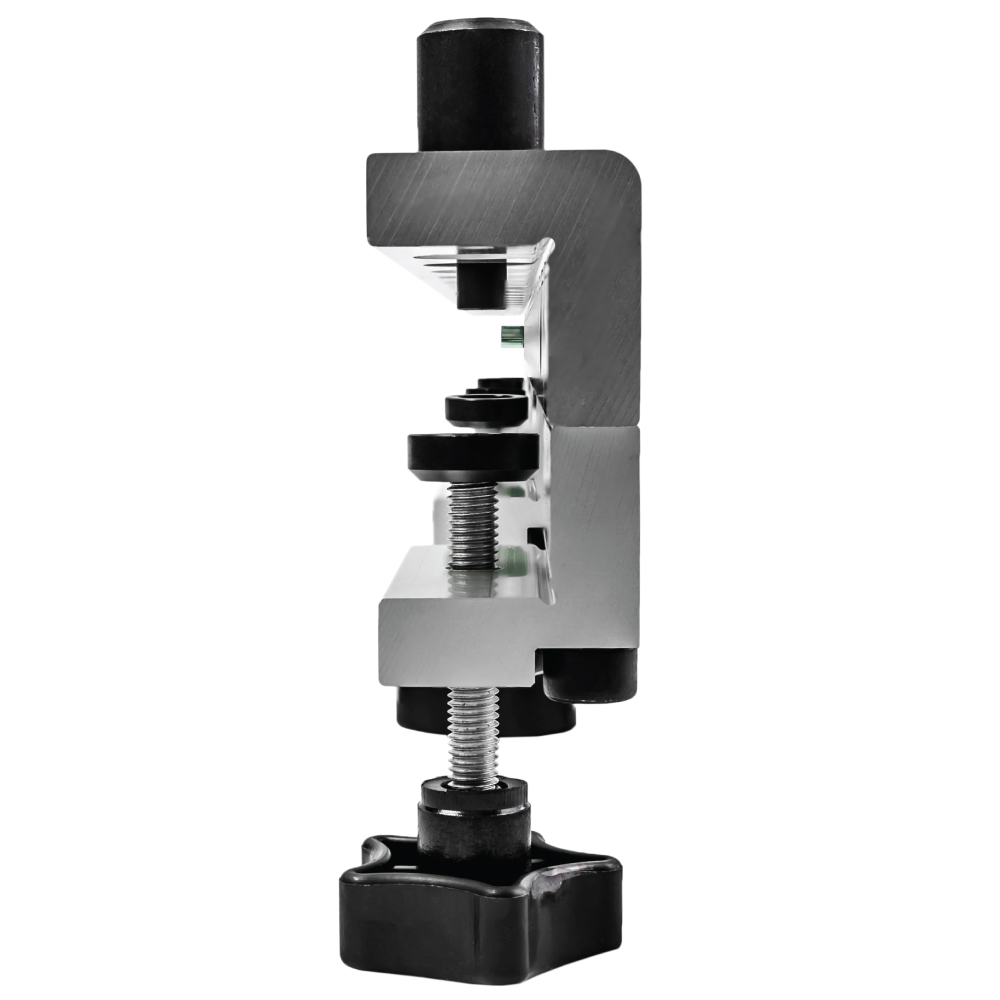

In das System können Werkstücke von 18 mm bis zu 38 mm eingespannt werden, was Sie bei der Bearbeitung von Massivholz besonders schätzen werden. Die Mittelpunkte der Bohrungen befinden sich in einem Abstand von 9 mm von der Innenkante der Bohrlehre. Die einzigartige Bohrspindel ermöglicht die Verwendung von HM-Dübelbohrern mit verschiedenen Durchmessern von 3 mm bis 12 mm. Dank einer einfachen Änderung des Bohrerdurchmessers können Sie nicht nur Löcher für Runddübeln, sondern auch für Konfirmatschrauben, Griffe, Topfscharniere, Regalträger, Holzschrauben sowie für Euroschrauben bohren.

• Typ: FKP656
• Empfohlene Verwendung: Handwerker
• Max. Werkstückbreite pro Arbeitsgang: 656 mm
• Max. Werkstückbreite: nicht begrenzt
• Mögliche Werkstückdicke: 18 – 38 mm
• Für Runddübeln: D 8 mm
• Für Konfirmatschrauben (40 – 60): D 5; 7 mm
• Lochteilung: 32 mm
• Lochanzahl: 2 x 20
• Fase (Überstand): 0,5 mm

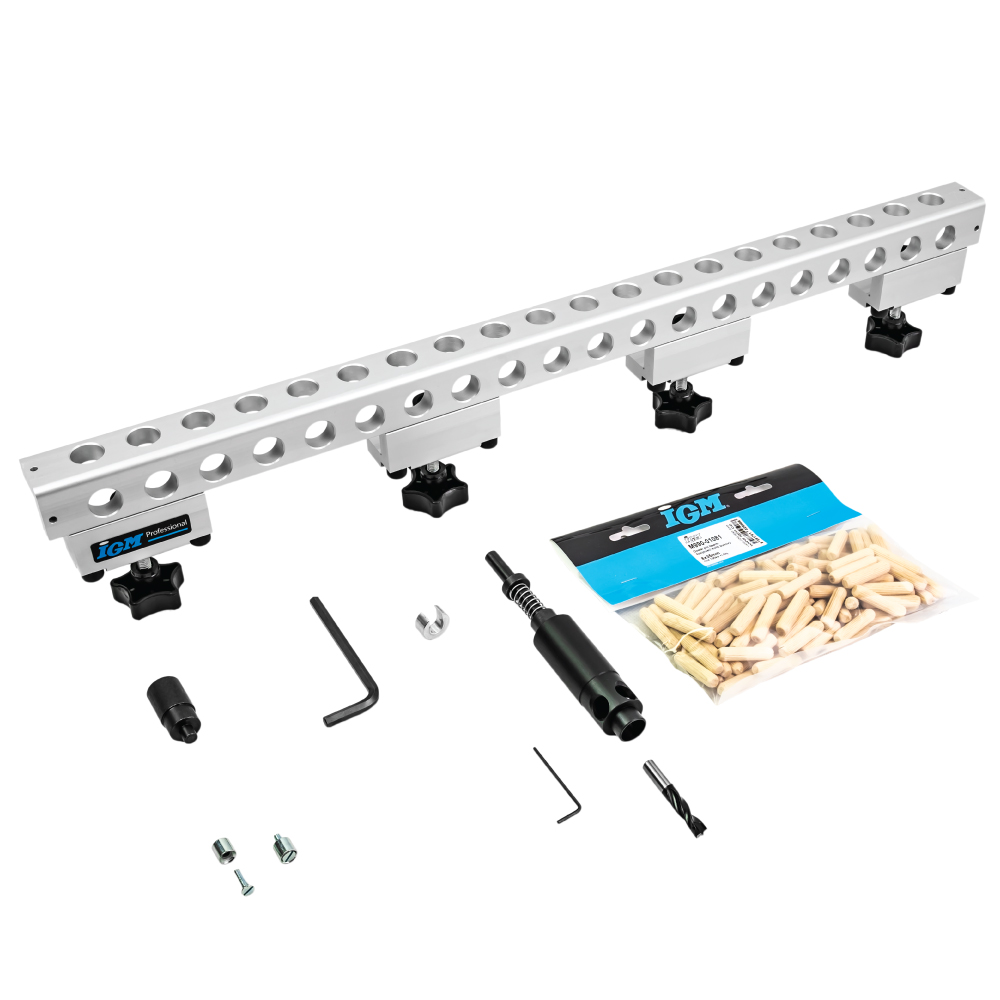

Lieferumfang:
• Bohrschablone 656 mm mit 4 Spannfüßen
• FKP101 Bohrspindel für Dübelverbindungen
• Ring für Tiefenschnellverstellung um 15mm (für 35 mm Runddübeln)
• HM Dübelbohrer D 8×30 S8
• Zentrierstift 8 mm, Sechskantschlüssel für Bohrbüchse
• 100 St. Runddübeln 8x35mm
