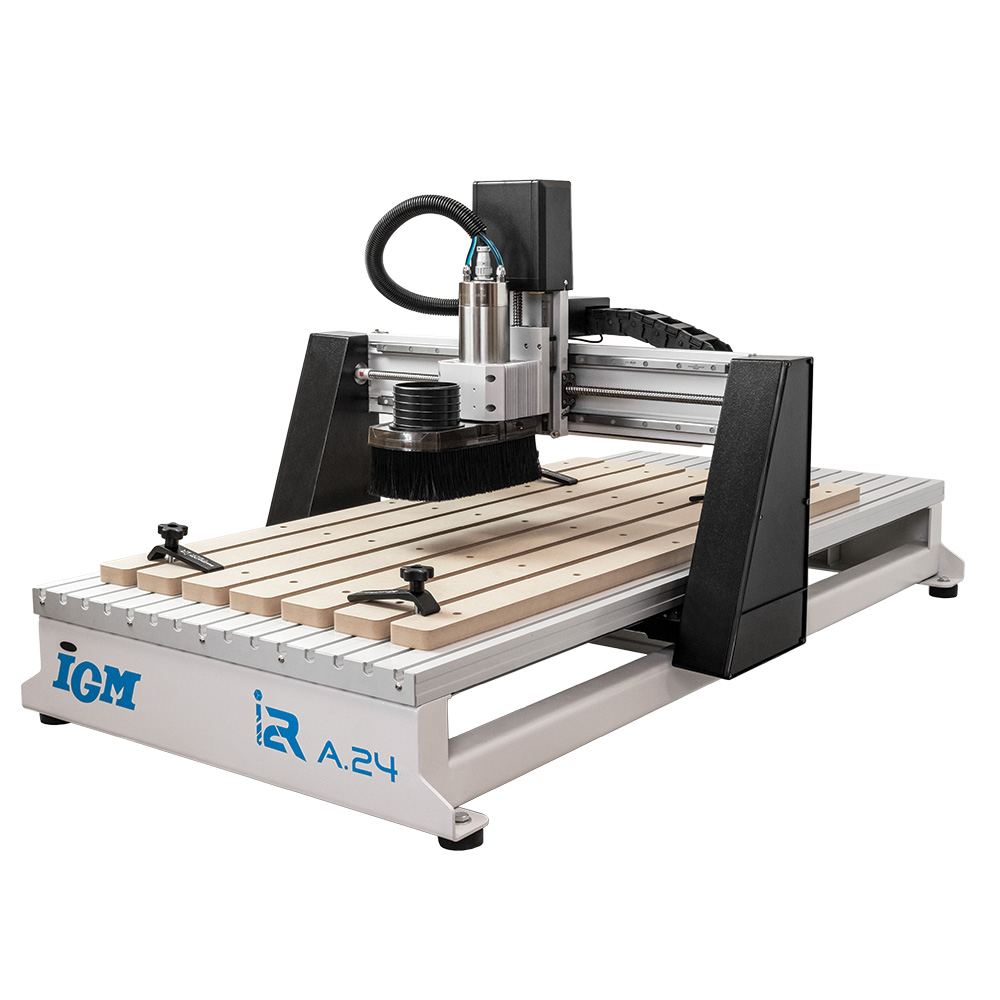

Kleine 3-achsige 2D und 3D CNC-Fräse IGM i2R A24 für Holz, Kunststoff und Metall mit 2200 W Spindel und Arbeitsbereich 610 x 1220. Einfache Bedienung dank UCCNC-Software und Näherungssensoren für präzise Achsenkalibrierung.
● Flüssigkeitsgekühlte Spindel 2,2 kW.
● Bewegungsbereich der Spindel bis zu 610 x 1220 x 150 mm (X x Y x Z).
● Präzise Kugelgewindetriebe.
● Prismatische Führung in allen drei Achsen.
● Sensor für die Werkzeughöhe.
● Präziser und ebener Aluminiumtisch mit T-Nuten und MDF-Platten.
● 2D und 3D Fräsen.
● Einfache Steuerung der Maschine über PC und 3D-Echzeitvorschau der Arbeit.
● Wiederholgenauigkeit von 0,05 mm.
Die CNC-Fräse IGM i2R der A-Serie ist eine der besten kleinformatigen CNC-Fräsen auf dem Markt und vereint Präzision, Leistung, Langlebigkeit, einfache Bedienung und puren Spaß! Sie wurde für Heimwerker, kleine Unternehmen und Profis entwickelt mit der Möglichkeit, sie mit vielen zusätzlichen Funktionen zu erweitern, wie z.B. einer Drehvorrichtung für Fräsen der 4. Achse. Die CNC-Fräse IGM i2R wird über die UCCNC-Software auf dem PC gesteuert. Es handelt sich um eine sehr intuitive Schnittstelle mit vielen Funktionen, die auch für unerfahrene und angehende CNC-Bediener geeignet ist.
Die CNC-Fräse IGM i2R der A-Serie ist in der Lage, alle Materialien auf Holzbasis, die meisten Kunststoffe, Schaumstoff und Polystyrol, Messing und Aluminium zu bearbeiten. Die Maschine eignet sich fürs Schneiden von 2D-Möbelteilen, für die Herstellung von Intarsien, 3D-Modellen, Skulpturen, Produktmustern und für Prototypen oder zum Beschriften und Markieren.
Das Modell A24 verfügt über eine Präzisionsführung auf 16 mm Kugelgewindetrieben, die durch hochwertige prismatische Führungen mit geringer Reibung in allen Achsen ergänzt wird. Daher findet man an der Maschine keine Antriebsriemen oder Getriebe, die die Genauigkeit verringern und die Maschinenvibrationen erhöhen würde. Sowohl die Kugelgewindetriebe als auch die Linearführung der i2R-Fräsen nutzen Kugelumlauflager, die einen sehr geringen Spielraum und eine konkurrenzlose Genauigkeit bieten und in der Lage sind, hohe Traglasten in alle Richtungen zu übertragen.
Anstelle der herkömmlichen luftgekühlten Spindeln verfügt die Fräse i2R der A-Serie über eine leistungsstarke 2200 W flüssigkeitsgekühlte Spindel, die nicht nur ihre Lebensdauer, sondern vor allem die Leistung erhöht. Dank der starken Kühlung und der hochwertigen Schrittmotoren mit hohem Drehmoment kann diese CNC-Fräse den ganzen Tag ohne Unterbrechung arbeiten.
Auf dem robusten, geschweißten Stahlrahmen befindet sich eine massive 40 mm starke Aluminiumtischplatte mit integrierten MDF-Platten, die das Werkstück präzise abstützen und Ihre Werkzeuge sowie den Aluminiumtisch vor Beschädigungen beim Schneiden der Teile schützen. Zwischen den MDF-Platten befinden sich T-Nuten, die zur Montage von Druckklemmen oder Klemmzubehör dienen, wie z.B. der Absaugarm und die 4.Drehachse.
Im Gegensatz zu den meisten Konkurrenten sind die CNC-Fräsen i2R mit magnetischen Näherungssensoren an allen drei Achsen ausgestattet, die eine Kollision des Portals mit Endanschlägen in Grenzpositionen verhindern. Dies ermöglicht die Nutzung der HOME-Funktion, die alle drei Achsen kalibriert. Damit gibt man der Maschine genau Bescheid, wo sich die Spindel im Verhältnis zur Arbeitsfläche befindet. Alle Kabel und Kühlschläuche sind in allen drei Achsen vor Abriss, Bruch oder Einklemmung geschützt, da sie integriert und in flexiblen Nylon-Kettenschutzvorrichtungen versteckt sind.
Dank der UCCNC-Software, geliefert mit der Maschine einschließlich der Lizenz, sehen Sie jeden Schritt der Maschine in Echtzeit auf Ihrem Laptop. Mit UCCNC können Sie ganz einfach alle Bewegungen und Parameter Ihrer CNC-Maschine steuern, die Tiefe des Werkzeugs per Berührung des angebrachten Sensors messen, die 4. Achse steuern oder den Fortschritt Ihrer Arbeit in 2D und 3D Vorschau verfolgen. Dank der maximalen Kompatibilität der UCCNC mit dem Windows-Betriebssystem können Sie die Bewegungen Ihrer CNC-Fräse i2R auch drahtlos über einen Xbox-Controller steuern (nicht im Lieferumfang enthalten).
Die UCCNC-Software steuert die Fräse, aber die Parameter Ihres Projekts müssen Sie zunächst in einem anderen Programm vorbereiten. Dazu dient die CAD/CAM-Software, die Ihr Projekt in den G-Code exportiert. Den G-Code laden Sie einfach per Tastendruck in die UCCNC-Software hoch, dann einfach die Fräse auf das Werkstück einstellen und starten. Aufgrund der Arbeitsmaße der CNC-Maschine A24 empfehlen wir den Kauf des Programms VCarvePro, dank dem Sie Projekte auf der gesamten Arbeitsfläche von 610 x 1220 mm entwerfen können. VCarveDesktop ermöglicht eine Projektierung nur mit begrenzter Arbeitsflächengröße von maximal 610 x 610 mm.
Bestandteil der Maschine ist ein Berührungssensor für die Werkzeughöhe. Sobald Sie ein neues Werkzeug in die Spindel einsetzen, müssen Sie die Länge des Werkzeugs im Verhältnis zum Werkstück oder zur Werkbank genau messen. Der Berührungssensor wird einfach in den Anschluss am Portal der Fräse eingesteckt, dann wird der Sensor unter das Werkzeug gelegt und die Werkzeuglänge wird automatisch gemessen und über das UCCNC-Programm und seine AUTO-Touch-Off-Funktion im UCCNC-Programm gespeichert.
Mindestanforderungen für UCCNC und Vectric-Software für PC oder Laptop:
● Prozessor: 2 GHz
● Arbeitsspeicher: 4 GB
● Speicherplatz: 16 GB
● Betriebssystem: Windows 7, 8, 10
● Weiteres: USB-A Anschluss und Ethernet-Anschluss
Hinweis: Laptop und Vectric CAD/CAM-Software sind nicht im Lieferumfang enthalten.
● Typ: i2R A24
● Empfohlene Verwendung: Handwerker
● Spindelleistung (230 V): 2200 W
● Spindelkühlung: Flüssigkeit
● Zangentyp: ER20
● Zangenbereich: 1 – 13 mm
● Spindeldrehzahl: 0 – 24 000 U/min
● Maximale Vorschubgeschwindigkeit in der X/Y-Achse: 6 000 mm/min (83 mm/s)
● Maximale Vorschubgeschwindigkeit in der Z-Achse: 2 000 mm/min (33 mm/s)
● Führungstyp: Kugelgewindetrieb 16 mm + prismatische Führung
● Bereich der X-Achse: 610 mm
● Bereich der Y-Achse: 1220 mm
● Bereich der Z-Achse: 150 mm
● Absaugung: 100 mm
● Schnittstelle: UCCNC (PC mit Windows)
● Maße der Maschine (LxBxH): 1650 x 950 x 770 mm
● Gewicht der Maschine: 150 kg
● Transportmaße (LxBxH): 1670 x 1000 x 840 mm
● Packungsgewicht: 188 kg
Bestandteil des Pakets:
● CNC-Maschine A24 mit Steuerbox
● 2 x Zange ER20 (8 mm und 12 mm)
● Absaugdeckel
● 2x Montageschlüssel für Spindel
● Berührungssensor der Werkzeughöhe
● UCCNC-Lizenz (unbegrenzt)
● 4x Druckklemme
● Netzwerkkabel
● Fettpresse
