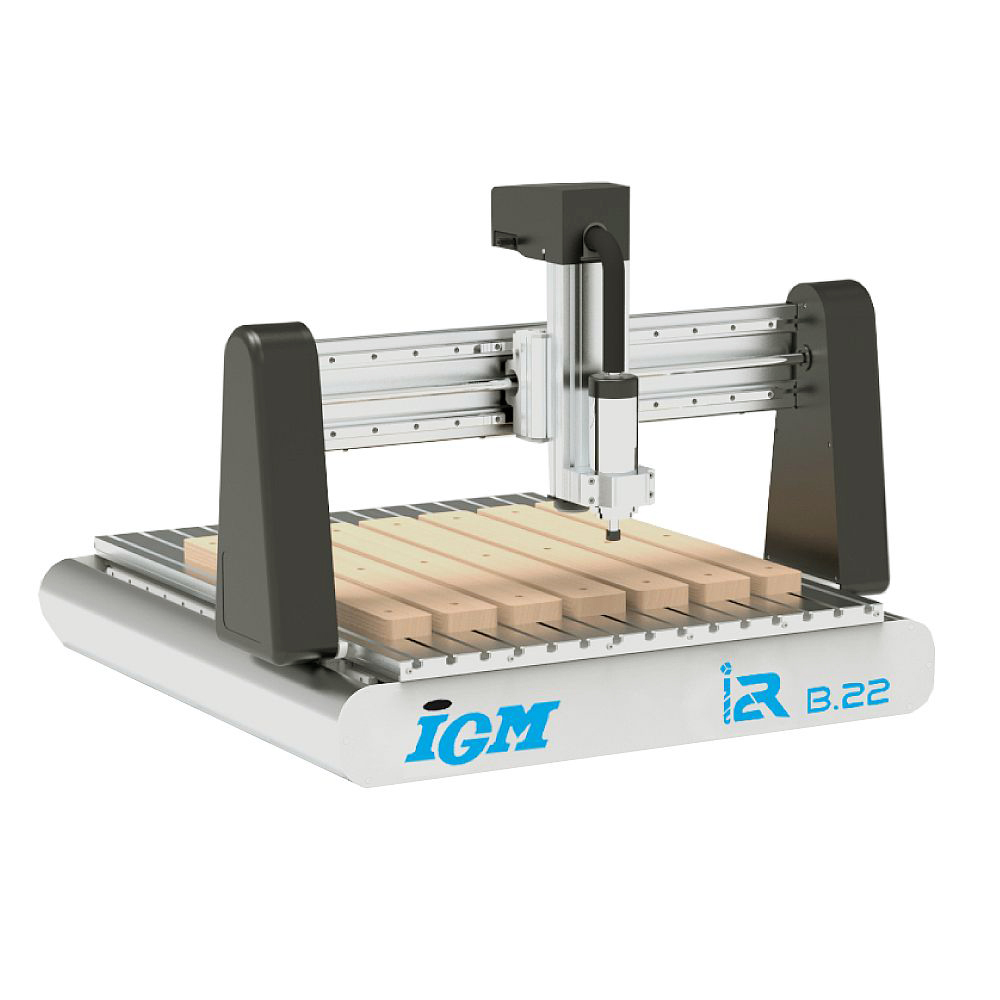

Kleine dreiachsige CNC-Fräse für Anfänger IGM i2R B22 für Holz, Kunststoff und Schaumstoff. Präzises 2D- und 3D-Fräsen mit 1,5 kW Leistung und einem Arbeitsbereich von 610 x 610 mm. Die UCCNC-Software vereinfacht die Bedienung und ermöglicht die Steuerung der Fräse auch mit einem Xbox-Controller.
● Luftgekühlte kohlefreie Spindel 1,5 kW.
● Bewegungsbereich der Spindel bis zu 610 x 610 x 130 mm (X x Y x Z).
● Präzisions-Kugelgewindetriebe.
● Prismatische Führung in allen Achsen.
● Integrierte Magnetsensoren in allen drei Achsen.
● Sensor der Werkzeughöhe.
● Präziser und ebener Aluminiumtisch mit T-Nuten und MDF-Platten.
● 2D und 3D Fräsen.
● Einfache PC-Steuerung der Maschine und 3D-Echtzeitvorschau der Arbeit.
● Wiederholgenauigkeit von 0,05 mm.
Die CNC-Fräse IGM i2R der B-Serie wurde für CNC-Anfänger entwickelt. Diese CNC-Maschine kombiniert hochwertige Komponenten mit präzisem Ingenieurwesen. Das Ergebnis ist eine äußerst leistungsfähige CNC-Basismaschine. Die CNC-Fräse IGM i2R wird über die UCCNC-Software im PC gesteuert. Es handelt sich um eine sehr intuitive Schnittstelle mit vielen Funktionen, die auch für unerfahrene und angehende CNC-Bediener geeignet ist. Die Fräse B22 ist eine äußerst hochwertige Präzisionsmaschine bestehend aus industriellen Komponenten, die Ihnen einen der günstigsten Wege in die Welt der CNC bietet.
Die CNC-Fräse IGM i2R der B-Serie ist ideal für die Bearbeitung aller Materialien auf Holzbasis, der meisten Kunststoffe, Schäume und Polystyrol. Die Maschine eignet sich für das Schneiden von 2D-Möbelteilen, die Herstellung von Intarsien, 3D-Modellen, Skulpturen, Produktmustern und Prototypen oder für Beschriftungen und Markierungen.
Das Modell B22 verfügt über eine hochpräzise Führung auf 16 mm Kugelgewindetrieben, ergänzt durch eine hochwertige prismatische Führung mit geringer Reibung in allen Achsen. Daher finden Sie an der Maschine keine Antriebsriemen oder Getriebe, die die Genauigkeit verringern und die Maschinenvibrationen erhöhen würden. Sowohl die Kugelgewindetriebe als auch die Linearführungen der Fräsen i2R nutzen die Kugelumlauflager, die einen sehr geringen Spielraum und eine konkurrenzlose Genauigkeit bieten und in der Lage sind, hohe Traglasten in alle Richtungen zu übertragen.
Die leistungsstarke 1,5 kW luftgekühlte Spindel und die hochwertigen Schrittmotoren mit hohem Drehmoment verleihen dieser CNC-Fräse genügend Kraft für anspruchsvolle, mehrstündige Fräsarbeiten.
Auf dem robusten, verschraubten Stahlrahmen befindet sich eine 25 mm starke Aluminiumtischplatte mit integrierten MDF-Platten, die das Werkstück präzise abstützen und Ihre Werkzeuge und den Aluminiumtisch beim Schneiden von Teilen vor Beschädigungen schützen. Zwischen den MDF-Platten befinden sich T-Nuten, die zur Montage von Klammern oder zum Einspannen von Zubehör dienen.
Im Gegensatz zu den meisten Konkurrenten sind die CNC-Fräsen i2R mit magnetischen Näherungssensoren an allen drei Achsen ausgestattet, die eine Kollision des Portals mit den Endanschlägen in den Grenzpositionen verhindern. Dies ermöglicht die Nutzung der HOME-Funktion, die alle drei Achsen kalibriert. Dadurch weiß die Maschine genau, wo sich die Spindel im Verhältnis zur Arbeitsfläche befindet. Alle Kabel und Kühlschläuche sind vor Abriss, Bruch oder Einklemmen in allen drei Achsen geschützt, da sie integriert und in flexiblen Schutzvorrichtungen versteckt sind.
Dank der UCCNC-Software, die mit der Maschine einschließlich der Lizenz geliefert wird, kann man jeden Schritt der Maschine in Echtzeit auf dem Laptop sehen. Mit UCCNC können Sie ganz einfach alle Bewegungen und Parameter Ihrer CNC-Maschine steuern, die Tiefe des Werkzeugs per Berührung am angebrachten Sensor messen oder den Fortschritt Ihrer Arbeit in 2D und 3D Ansichten verfolgen.
Dank der maximalen Kompatibilität der UCCNC mit Windows-Betriebssystemen können Sie die Bewegungen Ihrer CNC-Fräse i2R auch drahtlos mittels eines Xbox-Controllers steuern (nicht im Lieferumfang enthalten).
Die Software UCCNC steuert die Fräse, aber die Parameter Ihres Projekts müssen Sie zunächst in einem anderen Programm vorbereiten. Dazu dient die Software CAD/CAM, die Ihr fertiges Projekt in den G-Code exportiert. Der G-Code wird einfach per Tastendruck in die UCCNC-Software hochgeladen, dann einfach die Fräse zum Werkstück einstellen und starten. Aufgrund der Arbeitsmaße der CNC-Maschine B22 reicht der Kauf des Programms VCarveDesktop aus, mit dem Sie Projekte auf der gesamten Arbeitsfläche von 610 x 610 mm erstellen können, oder VCarvePro, das mehr Funktionen bietet.
Bestandteil der Maschine ist ein Berührungssensor der Werkzeughöhe. Sobald Sie ein neues Werkzeug in die Spindel einsetzen, müssen Sie die genaue Länge des Werkzeugs im Verhältnis zum Werkstück oder zur Werkbank messen. Der Berührungssensor wird einfach in den Anschluss am Portal der Fräse eingesteckt, der Sensor wird dann unter das Werkzeug gelegt und mittels des UCCNC-Programms und seiner Funktion AUTO-Touch-Off wird die Werkzeuglänge automatisch gemessen und im UCCNC-Programm gespeichert.
Mindestanforderungen UCCNC und Vectric für PC oder Laptop:
● Prozessor: 2 GHz
● Arbeitsspeicher: 4 GB
● Speicherplatz: 16 GB
● Betriebssystem: Windows 7, 8, 10
● Weiteres: USB-A Anschluss + Ethernet-Anschluss
Laptop und CAD-Software Vectric nicht im Lieferumfang enthalten.
● Typ: i2R B22
● Empfohlene Verwendung: Handwerker
● Spindelleistung (230 V): 1500 W
● Spindelkühlung: Luft
● Zangentyp: ER16
● Zangenbereich: 1 – 10 mm
● Spindeldrehzahl: 0 – 24 000 U/min
● Maximale Vorschubgeschwindigkeit in der X/Y-Achse: 3500 mm/min (58 mm/s)
● Maximale Vorschubgeschwindigkeit in der Z-Achse: 1500 mm/min (25 mm/s)
● Führungstyp: 16 mm Kugelgewindetrieb + prismatische Führung
● Bereich der X-Achse: 610 mm
● Bereich der Y-Achse: 610 mm
● Bereich der Z-Achse: 130 mm
● Absaugung: 100 mm
● Schnittstelle: UCCNC (PC mit Windows)
● Maße der Maschine (LxBxH): 1050 x 930 x 800 mm
● Gewicht der Maschine: 90 kg
● Transportmaße (LxBxH): 1060 x 980 x 520 mm
● Packungsgewicht: 104 kg
Teil der Packung:
● CNC-Maschine B22 mit Steuerbox
● 2x Zange ER16 (6 mm und 8 mm)
● Absaugdeckel
● 2x Montageschlüssel für Spindel
● Berührungssensor der Werkzeughöhe
● UCCNC-Lizenz (unbegrenzt)
● 4x Druckklemme
● Netzwerkkabel
CNC-A24-ST IGM Untergestell für i2R A24
Stahluntergestell für die CNC-Fräse i2R A24 mit Rollen und verstellbaren Füßen mit hoher Traglast und Stabilität. Möglichkeit der Befestigung eines Laptopständers oder des Einsetzens eines Werkzeugkastens.
Das IGM-Untergestell für die CNC-Fräse A24 bietet Festigkeit und Stabilität, die beim CNC-Fräsen entscheidend ist. Dank der beweglichen Rollen können Sie die Maschine in der Werkstatt beliebig verschieben und anschließend mit den verstellbaren Füßen präzise ausrichten und fixieren.
Die hochwertige Stahlkonstruktion des Ständers sichert eine hohe Traglast und die Möglichkeit des Einsetzens eines Werkzeugkastens oder der Montage eines PC-Ständers, für den in der Untergestell-Konstruktion Montagelöcher vorbereitet sind.
