Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4210V

Statt: Ursprünglicher Preis war: 22.438,80 €Preis: Aktueller Preis ist: 20.849,39 €. inkl. MwSt

✓ Präzise Leit- und Zugspindeldrehmaschinen

✓ Ausgereifte Technik und Ausstattung

✓ Leichte Bedienbarkeit

✓ Mit Siemens Inverter-Vario-Antrieb

✓ Hergestellt von Optimum Maschinen Germany GmbH

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Artikelnummer: 3462060 Kategorie:
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

Beschreibung

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4210V

  • Gehärtete und geschliffene Z-Achsen Führungsbahn
  • Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
  • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
  • Drehzahlüberwachung gemäß Maschinenrichtlinie
  • Leitspindelabdeckung
  • Präzise gearbeiteter Schlitten
  • Alle Führungen durch Keilleisten nachstellbar
  • Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
  • Zweikanalige Sicherheitselektronik
  • Zentralschmierung im Bettschlitten
  • Verstellbereich Oberschlitten ± 90°
  • Hauptspindel im Ölbad laufend
  • Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
  • Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 – 2 Gewindegänge pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
  • Reitstock zum Kegeldrehen ± 10 mm verstellbar
  • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
  • Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
  • Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
  • LED Maschinenlampe im Späneschutz
  • Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
  • Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
  • Not-Halt Einrichtung mit Fußbetätigung

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Die Optimum Maschinen Germany GmbH bietet eine präzise gefertigte Maschine mit gehärteter und geschliffener Z-Achsen Führungsbahn, Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm und Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6. Sie verfügt über einen verstellbaren Oberschlitten, eine Hauptspindel, die im Ölbad läuft, und eine zweikanalige Sicherheitselektronik. Die Maschine hat die Abmessungen 2031 mm x 915 mm x 1415 mm und wiegt etwa 1162 kg. Sie bietet Arbeitsbereiche mit einer Spitzenhöhe von 210 mm und einer Spitzenweite von 1000 mm. Ausgestattet mit einer digitalen Positionsanzeige DPA 32 und einem Drehzahlbereich von 30 – 3000 min-1, ist sie für verschiedene Anwendungen geeignet.

Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4210V

Abmessungen und Gewichte Länge (Produkt) ca.: 2031 mm Breite/Tiefe (Produkt) ca.: 915 mm Höhe (Produkt) ca.: 1415 mm Gewicht (Netto) ca.: 1162 kg Breite/Tiefe (max.) ca.: 1215 mm Höhe max. (Produkt) ca.: 1600 mm
Arbeitsbereiche Spitzenhöhe: 210 mm Spitzenweite: 1000 mm Umlaufdurchmesser über Maschinenbett: 420 mm Umlaufdurchmesser in der Bettbrücke: 590 mm Umlaufdurchmesser über Planschlitten: 250 mm Drehlänge in der Bettbrücke: 260 mm Bettbreite: 250 mm
Ausstattung Digitale Positionsanzeige: DPA 32
Drehzahlbereich Steuerung der Drehzahlregelung: elektronisch regelbar Anzahl der Drehzahlbereiche: 2 Drehzahlbereich: 30 – 3000 min-1
Elektrische Daten Abgabeleistung (Motorleistung): 5,5 kW Anschlussspannung: 400 V Netzfrequenz: 50 Hz Gesamt Anschlusswert: 5,6 kW
Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
Normen und Zulassungen Norm: DIN EN 55011 EMV-Klasse: C3
Spindel Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6 Spindelbohrung: 52 mm Stahlhalter Aufnahmehöhe max.: 25 mm Spindelkonus: MK 6
Reitstock Reitstockaufnahme: MK 4 Reitstock Pinolenhub: 120 mm Reitstock Pinolendurchmesser: 50 mm
Steigungen Steigung Metrisch: 0,2 – 14 mm/U Anzahl der Steigungen Metrisch: 39 Steigung Zoll: 72 – 2 Gg/1″ Anzahl der Steigungen Zoll: 45 Steigung Diametral Pitch: 8 – 44 Anzahl der Steigungen Diametral Pitch: 21 Steigung Modulgewinde: 0,3 – 3,5 mm/U Anzahl der Steigungen Modulgewinde: 18
Verfahrweg Verfahrweg Oberschlitten: 140 mm Verfahrweg Planschlitten: 230 mm Verfahrweg Bettschlitten: 780 mm
Vorschub Vorschubbereich längs: 0,05 – 1,7 mm/U Anzahl der Vorschübe längs: 17 Vorschubbereich plan: 0,025 – 0,85 mm/U Anzahl der Vorschübe plan: 17
Zusätzliche Informationen
Gewicht 1350 kg
Zahlung & Versand

Lieferbedingungen

Nach Erhalt der Bestellung wird Ihre Bestellung sofort von unserem Team bearbeitet.  Bei einer Bestellung im Onlineshop können Sie die Lieferung an eine von Ihnen genannte Adresse auswählen. Derzeit liefern wir nur innerhalb der Europäischen Union.

Kosten der Lieferung


Österreich und Deutschland

Die entstehenden Versandkosten werden bei TTOOLS durch Kombination verschiedener Merkmale wie z.B.: Größe, Gewicht, Manipulationsaufwand (Sperrgut) und Entfernung berechnet. Der Preis der Versandkosten wird für jeden Artikel beim Bestellvorgang und nach Abschluss der Bestellung angezeigt.


EU

Paketversand: auf Anfrage

Spedition: auf Anfrage


Lieferung durch unsere eigenen Lieferanten:

Bei Lieferung erfolgt die Zustellung bis zur Bordsteinkante.  Der Kunde hat für Zugänglichkeit des Lieferortes Sorge zu tragen. Im Falle einer unzustellbaren Lieferung müssen wir die entstandenen Kosten für weitere Zustellversuche weiterverrechnen.

Im Falle einer Rücksendung kontaktieren Sie bitte unbedingt vorab unseren Kundendienst. Rücksendungen an unsere Büroadresse können weder entgegengenommen, noch vergütet werden.



Die Frist ist gewahrt, wenn Sie die Waren vor Ablauf der Frist von vierzehn Tagen absenden. Sie tragen die unmittelbaren Kosten der Rücksendung der Waren. Im Falle von Großgeräten und nicht paketversandfähigen Waren, kontaktieren Sie bitte vor der Rücksendung den Kundendienst von Ttools unter office@ttools.at oder unter der Telefonnummer +43 (0) 1 321 0017, damit die Rücksendung organisiert werden kann. Die Kosten für die Rücksendung der Ware sind von Ihnen zu tragen bzw. zu ersetzen. Darunter sind die Transportkosten zu verstehen und zwar auch dann, wenn die Zustellung gratis erfolgte. Ttools ist dabei immer bemüht den für den Kunden günstigsten Rücktransport zu organisieren.

Haben Sie Fragen, die unsere Lieferservice Abteilung nicht beantworten konnte?

Dann können Sie uns telefonisch von MO-DO zwischen 7:30 bis 18:00 Uhr, und FR von 7:30 bis 15:00 unter der Tel. Nummer +43 (0) 1 321 0017  erreichen. Gerne können Sie uns eine E-Mail an office@ttools.at senden.

Optionales Zubehör …

Optimum Spannblock-Satz 20-05

Statt: Ursprünglicher Preis war: 166,98 €Preis: Aktueller Preis ist: 155,05 €. inkl. MwSt

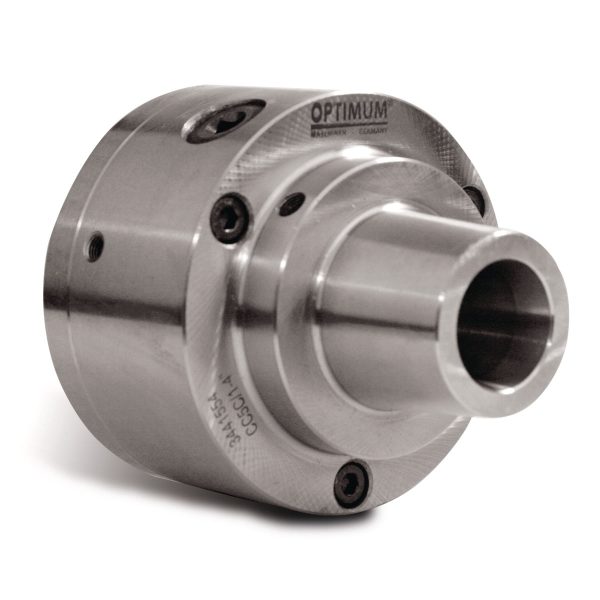

Optimum Spannzangenfutter 5C – Nr. 6

Statt: Ursprünglicher Preis war: 850,80 €Preis: Aktueller Preis ist: 808,26 €. inkl. MwSt

Optimum Drehmeißel-Satz HM 20 mm, 5-teilig

Statt: Ursprünglicher Preis war: 193,55 €Preis: Aktueller Preis ist: 179,73 €. inkl. MwSt

Optimum Drehmeißel-Satz HM 25 mm, 5-teilig

Statt: Ursprünglicher Preis war: 248,74 €Preis: Aktueller Preis ist: 230,97 €. inkl. MwSt

Optimum Spannzangen-Satz SPZ 5C

Statt: Ursprünglicher Preis war: 252,83 €Preis: Aktueller Preis ist: 234,77 €. inkl. MwSt

Optimum BISON Dreibacken-Drehfutter Stahl Ø 250 mm Camlock DIN ISO 702-2 Nr. 6

Statt: Ursprünglicher Preis war: 1.902,00 €Preis: Aktueller Preis ist: 1.806,90 €. inkl. MwSt

Optimum Innengewindedrehstahl-Satz 5-teilig

Statt: Ursprünglicher Preis war: 190,48 €Preis: Aktueller Preis ist: 176,88 €. inkl. MwSt

Optimum Mitlaufende Zentrierspitze MK 4

Statt: Ursprünglicher Preis war: 228,30 €Preis: Aktueller Preis ist: 211,99 €. inkl. MwSt

Optimum Aufspannscheibe Ø 350 mm Camlock DIN ISO 702-2 Nr. 6

Statt: Ursprünglicher Preis war: 224,21 €Preis: Aktueller Preis ist: 208,20 €. inkl. MwSt

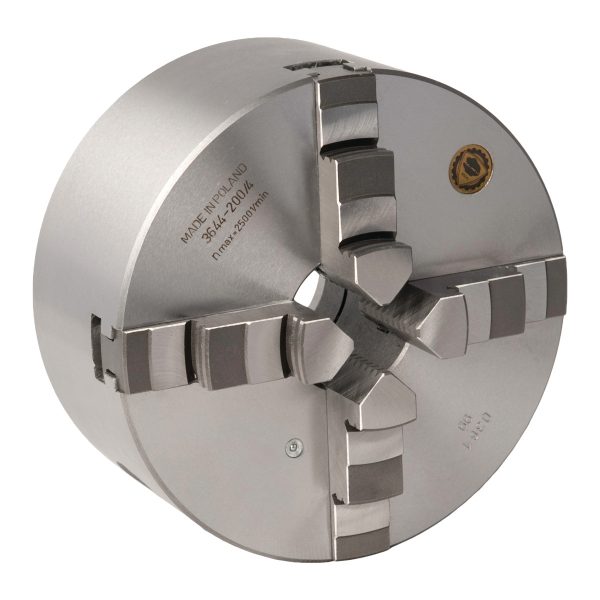

Optimum BISON Vierbacken-Drehfutter Guss Camlock, zentrisch spannend Ø 250 mm DIN ISO 702-2 Nr. 6

Statt: Ursprünglicher Preis war: 2.250,00 €Preis: Aktueller Preis ist: 2.137,50 €. inkl. MwSt

Optimum Mitlaufende Zentrierspitze MK 4

Statt: Ursprünglicher Preis war: 297,53 €Preis: Aktueller Preis ist: 276,28 €. inkl. MwSt

Optimum Zentrierbohrer-Satz 10tlg. 0,75-4,5 mm HSS

Statt: Ursprünglicher Preis war: 63,90 €Preis: Aktueller Preis ist: 57,05 €. inkl. MwSt

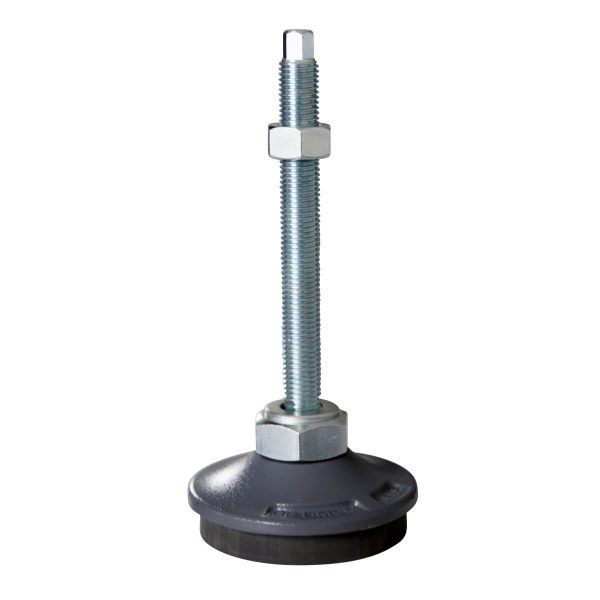

Optimum Vibrationsdämpfer-Maschinenfuß SE 85
