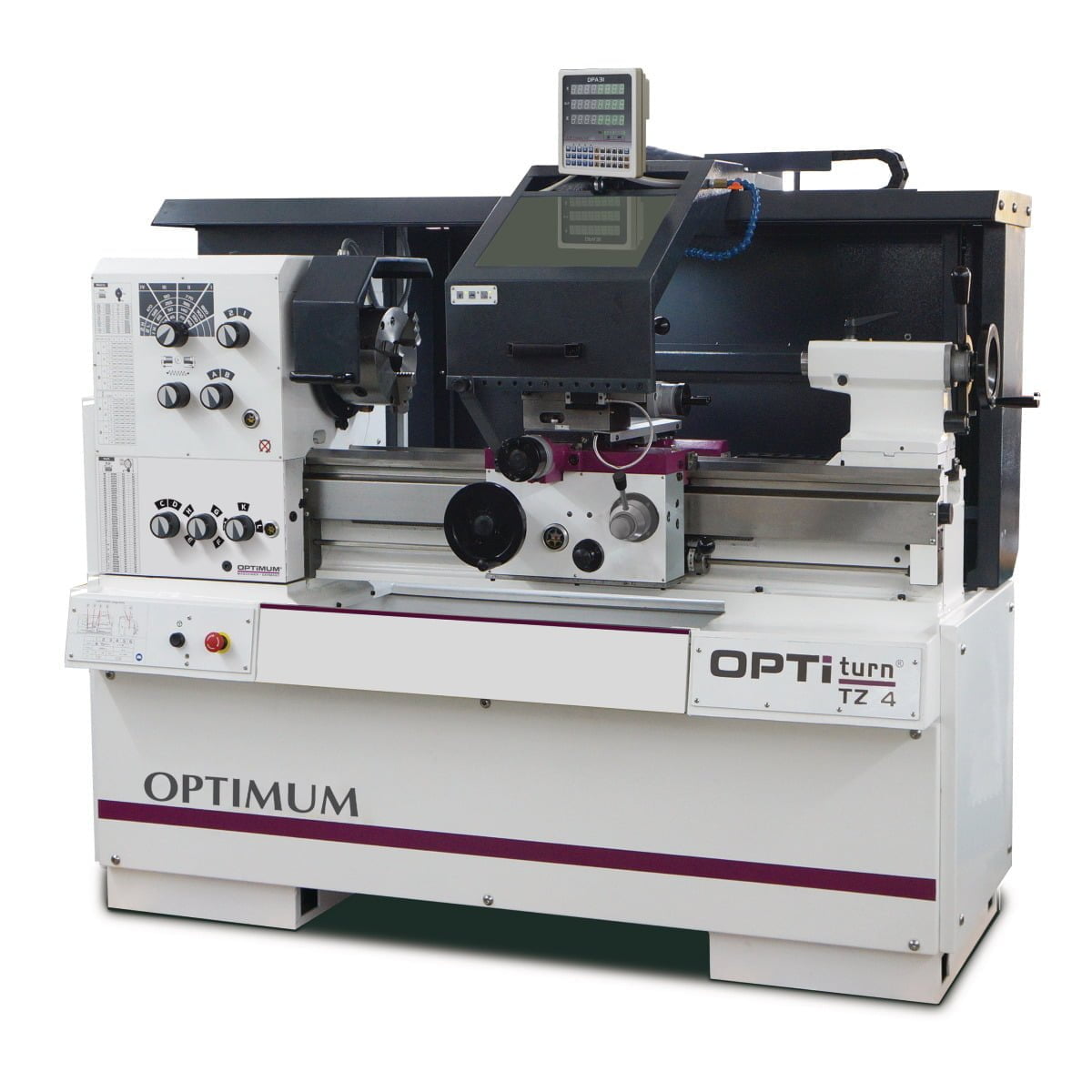

Optimum Präzisions Leit- und Zugspindeldrehmaschine OPTIturn TZ 4 DPA 32-3

Statt: Ursprünglicher Preis war: 16.918,80 €Preis: Aktueller Preis ist: 15.720,39 €. inkl. MwSt

✓ Ausgestattet mit DPA 32 Anzeige

✓ Schnellwechsel-Stahlhalter integriert

✓ Robuste und präzise Konstruktion

✓ Ideal für hochpräzises Drehen

✓ Hergestellt von Optimum Maschinen Germany

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Artikelnummer: 4030635047541 Kategorien: ,
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

Beschreibung

Optimum Präzisions Leit- und Zugspindeldrehmaschine OPTIturn TZ 4

  • Gehärtete und geschliffene Z-Achse Führungsbahn
  • Motorschutzschalter
  • Schaltschrank mit 24 V DC Netzteil
  • Teilverkleidung mit mitgeführten, groß dimensioniertem Späneschutz

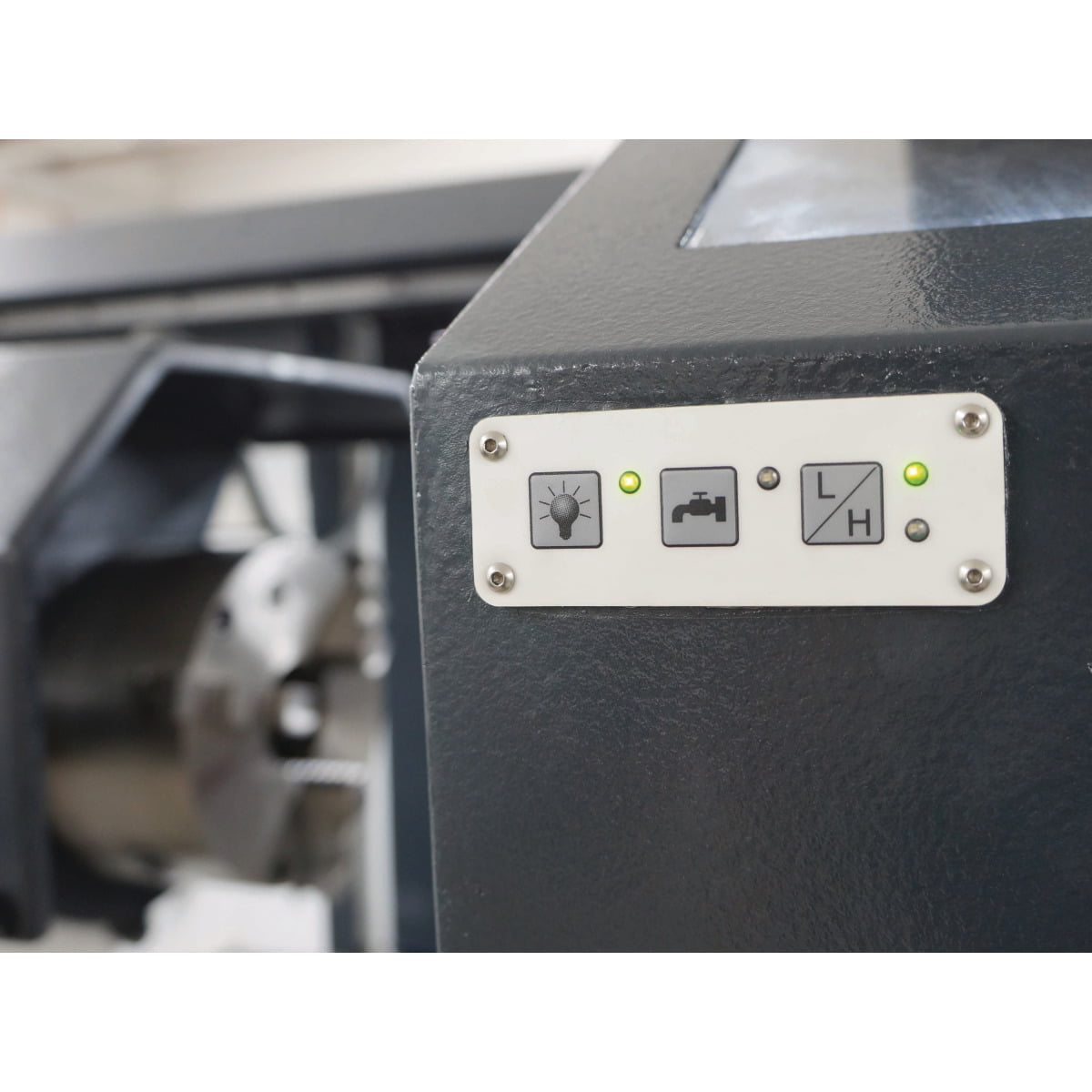

  • Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
  • Zweikanalige Sicherheitselektronik
  • Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
  • Leit- und Zugspindelabdeckung
  • Feingestufter Vorschub- und Gewindeschneidbereich
  • Energiekette für schonende Leitungs- und Schlauchführung
  • In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich
  • Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
  • Entkoppelte Handräder geprüft nach EN 23125
  • Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
  • Nach vorne ausziehbare Spänewanne
  • Kühlmitteleinrichtung
  • Schnellwechsel-Stahlhalter SWH 5-B
  • Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
  • LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Die Optimum Maschinen Germany GmbH stellt eine erstklassige Maschine mit gehärteter und geschliffener Z-Achse Führungsbahn, Motorschutzschalter, 24 V DC Netzteil im Schaltschrank, großem Späneschutz und LED-Maschinenlampe her. Die Maschine hat eine Länge von 1960 mm, eine Breite von 1060 mm, eine Höhe von 1690 mm und wiegt etwa 1250 kg. Sie verfügt über einen Drehzahlbereich von 45 – 1800 min¯¹ und eine Motorleistung von 3 / 4,5 kW. Die Spindelaufnahme entspricht der DIN ISO 702-1 Nr. 5 Form A2 und die Spindelbohrung beträgt 52 mm. Darüber hinaus bietet die Maschine eine Vielzahl von Steigungen und Vorschüben an.

Technische Spezifikationen Optimum Präzisions Leit- und Zugspindeldrehmaschine OPTIturn TZ 4

Attribute Spezifikationen
Abmessungen und Gewichte Länge (Produkt) ca.: 1960 mm, Breite/Tiefe (Produkt) ca.: 1060 mm, Höhe (Produkt) ca.: 1690 mm, Gewicht (Netto) ca.: 1250 kg
Arbeitsbereiche Spitzenhöhe: 200 mm, Spitzenweite: 800 mm, Umlaufdurchmesser über Maschinenbett: 400 mm, Umlaufdurchmesser über Planschlitten: 245 mm, Bettbreite: 260 mm
Ausstattung Digitale Positionsanzeige: DPA 32
Drehzahlbereich Anzahl der Drehzahlbereiche: 16, Drehzahlbereich: 45 – 1800 min¯¹
Elektrische Daten Abgabeleistung (Motorleistung): 3 / 4,5 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Gesamt Anschlusswert: 6 kW
Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 0,125 kW
Spindel Spindelaufnahme: DIN ISO 702-1 Nr. 5 Form A2, Spindelbohrung: 52 mm, Futterdurchlass Durchmesser: 52 mm, Spindelkonus: MK 6
Reitstock Reitstockaufnahme: MK 3, Reitstock Pinolenhub: 110 mm, Reitstock Pinolendurchmesser: 50 mm
Steigungen Steigung Metrisch: 0,2 – 14 mm/U, Anzahl der Steigungen Metrisch: 26, Steigung Zoll: 80 – 1 Gg/1″, Anzahl der Steigungen Zoll: 42, Steigung Diametral Pitch: 3 – 200 Gg/π, Anzahl der Steigungen Diametral Pitch: 33, Steigung Modulgewinde: 0,1 – 7 mm/U, Anzahl der Steigungen Modulgewinde: 44
Verfahrweg Verfahrweg Oberschlitten: 112 mm, Verfahrweg Planschlitten: 212 mm, Verfahrweg Bettschlitten: 800 mm
Vorschub Vorschubbereich längs: 0,0263 – 1,8416 mm/U, Anzahl der Vorschübe längs: 48, Vorschubbereich plan: 0,0133 – 0,9321 mm/U, Anzahl der Vorschübe plan: 48
Zusätzliche Informationen
Gewicht 1400 kg
