Optimum Präzisions Leit- und Zugspindeldrehmaschine OPTIturn TZ 4V – DPA 32-3

Statt: Ursprünglicher Preis war: 21.598,80 €Preis: Aktueller Preis ist: 20.068,89 €. inkl. MwSt

✓ Elektronisch regelbarer Antrieb

✓ Mit digitaler Positionsanzeige DPA 32

✓ Robust und langlebig

✓ Hochpräzise Bearbeitung

✓ Optimum Maschinen Germany Qualität

Nicht vorrätig

Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

Artikelnummer: 4030635047558 Kategorien: ,
Sonstiges: Weitere Fragen und Wünsche zum Produkt durch Klick auf ❶ oder ❷ formulieren.

Beschreibung

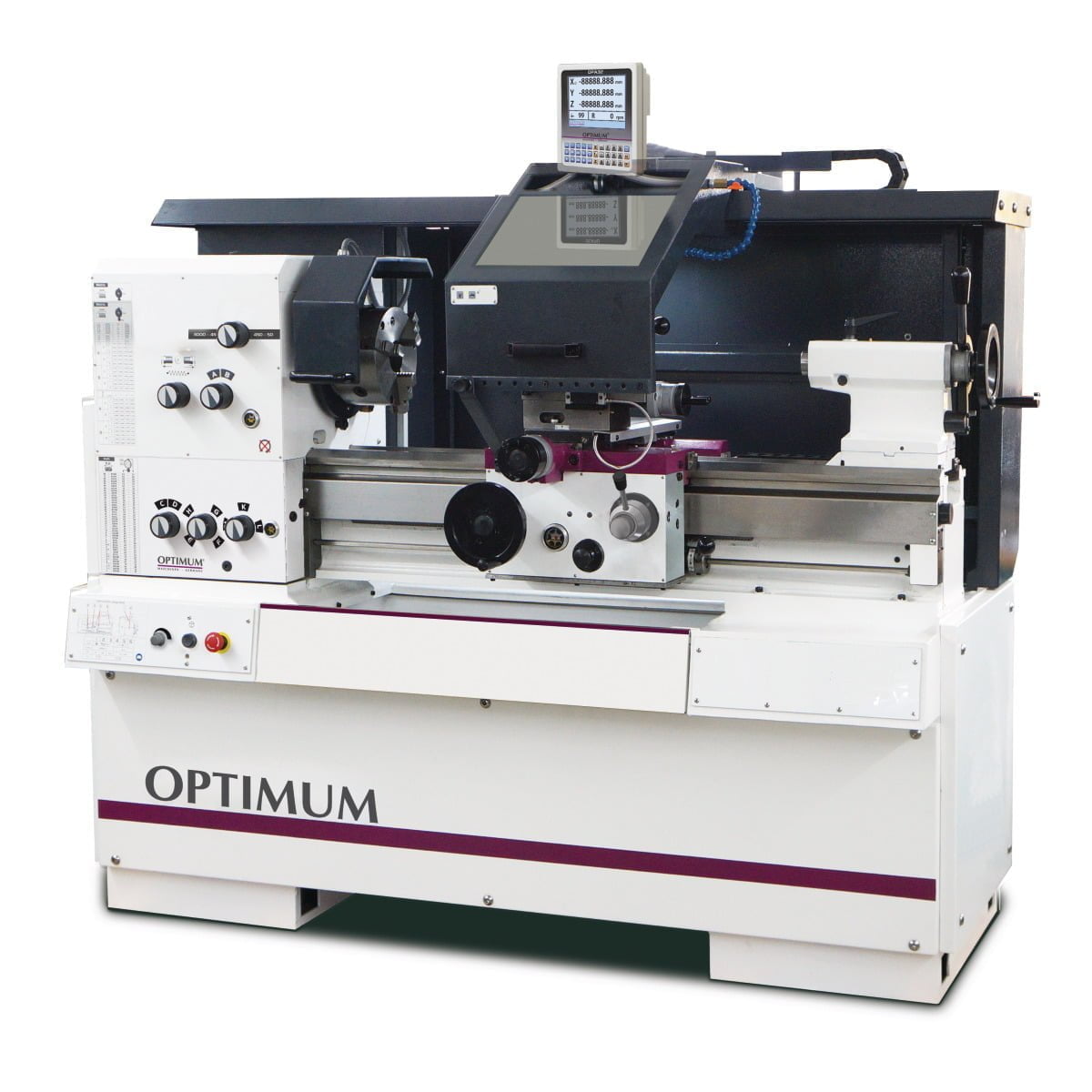

Optimum Präzisions Leit- und Zugspindeldrehmaschine OPTIturn TZ 4V

  • Gehärtete und geschliffene Z-Achsen Führungsbahn
  • Motorschutzschalter
  • Schaltschrank mit 24 V DC Netzteil
  • Teilverkleidung mit mitgeführtem, groß dimensioniertem Späneschutz

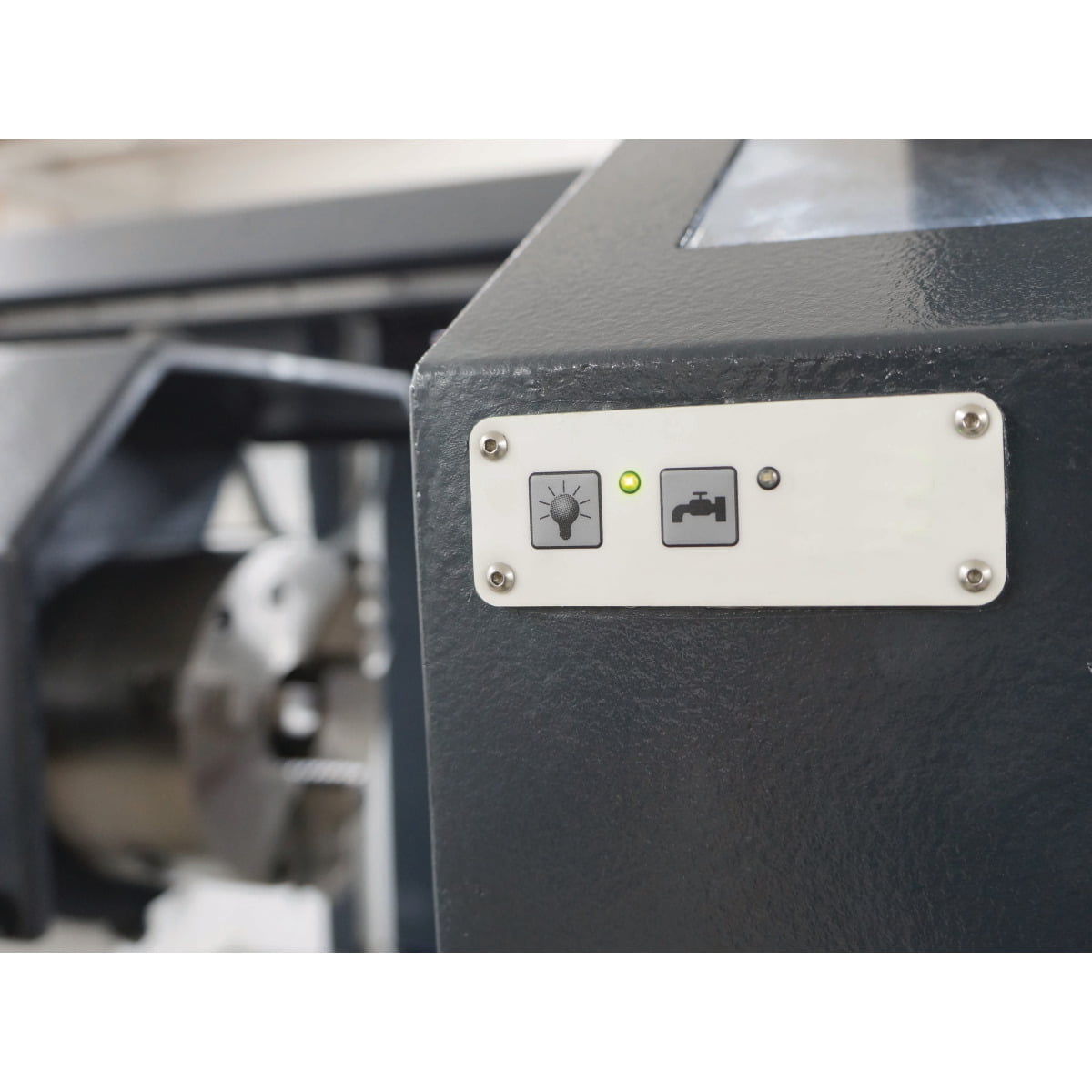

  • Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
  • Zweikanalige Sicherheitselektronik
  • Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
  • Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
  • Leit- und Zugspindelabdeckung
  • Feingestufter Vorschub- und Gewindeschneidbereich
  • Energiekette für schonende Leitungs-und Schlauchführung
  • In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich
  • Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
  • Entkoppelte Handräder geprüft nach EN 23125
  • Verringerung der Abbremszeit der Hauptspindel durch Energierückspeisung
  • Nach vorne ausziehbare Spänewanne
  • Kühlmitteleinrichtung
  • Schnellwechsel-Stahlhalter SWH 5-B
  • Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
  • LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
  • Schnittkonstante VSC

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Die Optimum Maschinen Germany GmbH produziert eine Maschine mit gehärteter und geschliffener Z-Achsen Führungsbahn, geschütztem Motor und 24 V DC Netzteil im Schaltschrank. Sie verfügt über eine Teilverkleidung mit großem Späneschutz, Sicherheitshandrädern mit Ausrückfunktion in der X- und Z-Achse, und eine LED-Maschinenlampe zur vollständigen Beleuchtung des Arbeitsraumes. Die Maschine bietet einen feingestuften Vorschub- und Gewindeschneidbereich und hat Abmessungen von ca. 1960mm x 1060mm x 1690mm bei einem Gewicht von ca. 1250 kg.

Technische Spezifikationen Optimum Präzisions Leit- und Zugspindeldrehmaschine OPTIturn TZ 4V

Attribute Details
Abmessungen und Gewichte Länge (Produkt) ca.: 1960 mm, Breite/Tiefe (Produkt) ca.: 1060 mm, Höhe (Produkt) ca.: 1690 mm, Gewicht (Netto) ca.: 1250 kg
Arbeitsbereiche Spitzenhöhe: 200 mm, Spitzenweite: 800 mm, Umlaufdurchmesser über Maschinenbett: 400 mm, Umlaufdurchmesser über Planschlitten: 245 mm, Bettbreite: 260 mm
Ausstattung Digitale Positionsanzeige: DPA 32
Drehzahlbereich Anzahl der Drehzahlbereiche: 2, Drehzahlbereich: 50 – 3000 min¯¹
Elektrische Daten Abgabeleistung (Motorleistung): 5,5 kW, Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Betriebsart: S6, Einschaltdauer: 60 %
Kühlschmiermittelsystem Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 0,125 kW, Kühlschmiermittelsystem Tankinhalt: 20 l
Normen und Zulassungen Norm: DIN EN 55011, EMV-Klasse: C3
Spindel Spindelaufnahme: DIN ISO 702-1 Nr. 5 Form A2, Spindelbohrung: 52 mm, Spindelkonus: MK 6
Reitstock Reitstockaufnahme: MK 3, Reitstock Pinolenhub: 110 mm, Reitstock Pinolendurchmesser: 50 mm
Steigungen Steigung Metrisch: 0,2 – 14 mm/U, Anzahl der Steigungen Metrisch: 36, Steigung Zoll: 80 – 1 Gg/1″, Anzahl der Steigungen Zoll: 42, Steigung Diametral Pitch: 3 – 200 Gg/π, Anzahl der Steigungen Diametral Pitch: 33, Steigung Modulgewinde: 0,1 – 7 mm/U, Anzahl der Steigungen Modulgewinde: 44
Verfahrweg Verfahrweg Oberschlitten: 112 mm, Verfahrweg Planschlitten: 212 mm, Verfahrweg Bettschlitten: 800 mm
Vorschub Vorschubbereich längs: 0,0263 – 1,8416 mm/U, Anzahl der Vorschübe längs: 48, Vorschubbereich plan: 0,0133 – 0,9321 mm/U, Anzahl der Vorschübe plan: 48
Motor(en) Antriebsmotor Stufen: 2
Zusätzliche Informationen
Gewicht 1400 kg
Zahlung & Versand

Lieferbedingungen

Nach Erhalt der Bestellung wird Ihre Bestellung sofort von unserem Team bearbeitet.  Bei einer Bestellung im Onlineshop können Sie die Lieferung an eine von Ihnen genannte Adresse auswählen. Derzeit liefern wir nur innerhalb der Europäischen Union.

Kosten der Lieferung


Österreich und Deutschland

Die entstehenden Versandkosten werden bei TTOOLS durch Kombination verschiedener Merkmale wie z.B.: Größe, Gewicht, Manipulationsaufwand (Sperrgut) und Entfernung berechnet. Der Preis der Versandkosten wird für jeden Artikel beim Bestellvorgang und nach Abschluss der Bestellung angezeigt.


EU

Paketversand: auf Anfrage

Spedition: auf Anfrage


Lieferung durch unsere eigenen Lieferanten:

Bei Lieferung erfolgt die Zustellung bis zur Bordsteinkante.  Der Kunde hat für Zugänglichkeit des Lieferortes Sorge zu tragen. Im Falle einer unzustellbaren Lieferung müssen wir die entstandenen Kosten für weitere Zustellversuche weiterverrechnen.

Im Falle einer Rücksendung kontaktieren Sie bitte unbedingt vorab unseren Kundendienst. Rücksendungen an unsere Büroadresse können weder entgegengenommen, noch vergütet werden.



Die Frist ist gewahrt, wenn Sie die Waren vor Ablauf der Frist von vierzehn Tagen absenden. Sie tragen die unmittelbaren Kosten der Rücksendung der Waren. Im Falle von Großgeräten und nicht paketversandfähigen Waren, kontaktieren Sie bitte vor der Rücksendung den Kundendienst von Ttools unter office@ttools.at oder unter der Telefonnummer +43 (0) 1 321 0017, damit die Rücksendung organisiert werden kann. Die Kosten für die Rücksendung der Ware sind von Ihnen zu tragen bzw. zu ersetzen. Darunter sind die Transportkosten zu verstehen und zwar auch dann, wenn die Zustellung gratis erfolgte. Ttools ist dabei immer bemüht den für den Kunden günstigsten Rücktransport zu organisieren.

Haben Sie Fragen, die unsere Lieferservice Abteilung nicht beantworten konnte?

Dann können Sie uns telefonisch von MO-DO zwischen 7:30 bis 18:00 Uhr, und FR von 7:30 bis 15:00 unter der Tel. Nummer +43 (0) 1 321 0017  erreichen. Gerne können Sie uns eine E-Mail an office@ttools.at senden.

Optionales Zubehör …

Optimum Zentrierbohrer-Satz 10tlg. 0,75-4,5 mm HSS

Statt: Ursprünglicher Preis war: 63,90 €Preis: Aktueller Preis ist: 57,05 €. inkl. MwSt

Optimum Aufspannscheibe Ø 320 mm Camlock DIN ISO 702-2 Nr. 5

Statt: Ursprünglicher Preis war: 173,11 €Preis: Aktueller Preis ist: 160,75 €. inkl. MwSt

Optimum Dreibacken-Drehfutter Guss BISON Ø 200 mm DIN 6350 A2-5

Statt: Ursprünglicher Preis war: 996,00 €Preis: Aktueller Preis ist: 946,20 €. inkl. MwSt

Optimum Mitlaufende Zentrierspitze MK 3

Statt: Ursprünglicher Preis war: 78,78 €Preis: Aktueller Preis ist: 70,34 €. inkl. MwSt

Optimum Futterflansch Ø 250 mm für Drei- und Vierbacken-Drehfutter A2-5

Statt: Ursprünglicher Preis war: 391,44 €Preis: Aktueller Preis ist: 363,48 €. inkl. MwSt

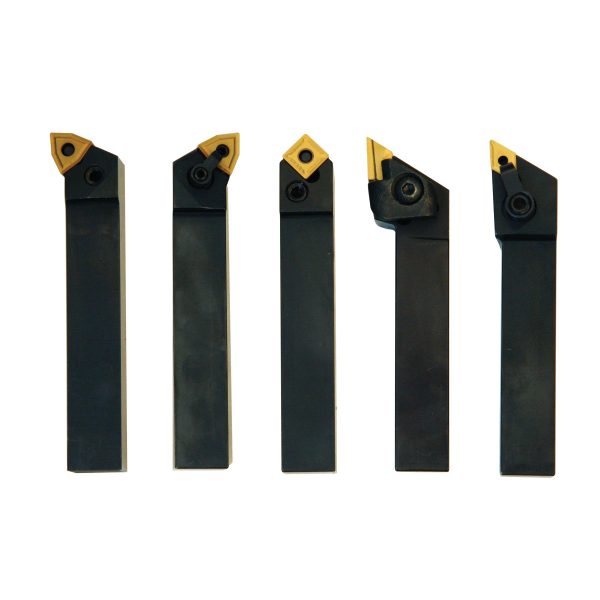

Optimum Drehmeißel-Satz HM 20 mm, 5-teilig

Statt: Ursprünglicher Preis war: 207,86 €Preis: Aktueller Preis ist: 193,01 €. inkl. MwSt

Optimum Futterflansch Ø 200 mm A2-5

Statt: Ursprünglicher Preis war: 319,37 €Preis: Aktueller Preis ist: 296,56 €. inkl. MwSt

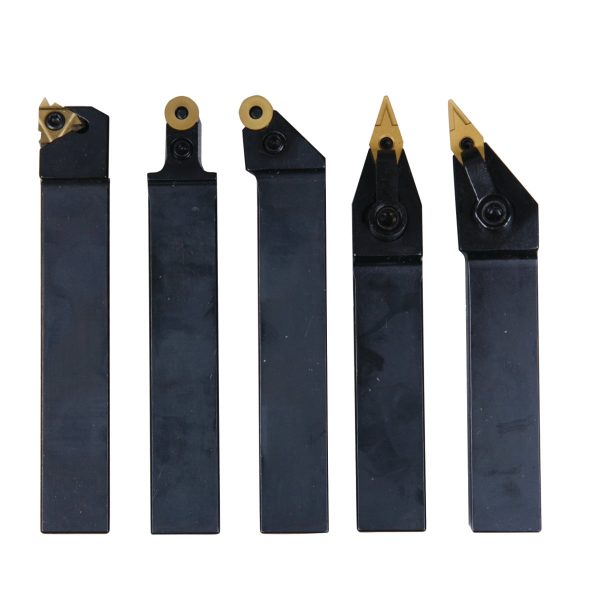

Optimum Drehmeißel-Satz HM 20 mm, 5-teilig

Statt: Ursprünglicher Preis war: 193,55 €Preis: Aktueller Preis ist: 179,73 €. inkl. MwSt

Optimum Präzisions-Maschinenschuh SEU1

Statt: Ursprünglicher Preis war: 193,55 €Preis: Aktueller Preis ist: 179,73 €. inkl. MwSt

Optimum Futterflansch BISON 160 mm

Statt: Ursprünglicher Preis war: 304,08 €Preis: Aktueller Preis ist: 282,36 €. inkl. MwSt

Optimum Innengewindedrehstahl-Satz 5-teilig

Statt: Ursprünglicher Preis war: 190,48 €Preis: Aktueller Preis ist: 176,88 €. inkl. MwSt

Optimum Bison Vierbacken-Drehfutter Stahl Camlock, zentrisch spannend Ø 250 mm DIN 6350 für A2-5

Statt: Ursprünglicher Preis war: 2.278,80 €Preis: Aktueller Preis ist: 2.164,86 €. inkl. MwSt

Optimum Wechselräder-Satz für Zoll- und Modulgewinde

Statt: Ursprünglicher Preis war: 670,80 €Preis: Aktueller Preis ist: 637,26 €. inkl. MwSt

Optimum Nivellierteller SE 1

Statt: Ursprünglicher Preis war: 59,26 €Preis: Aktueller Preis ist: 52,91 €. inkl. MwSt

Optimum Spannblock-Satz 20-05

Statt: Ursprünglicher Preis war: 166,98 €Preis: Aktueller Preis ist: 155,05 €. inkl. MwSt

Optimum Mitlaufende Zentrierspitze MK 5

Statt: Ursprünglicher Preis war: 384,89 €Preis: Aktueller Preis ist: 357,40 €. inkl. MwSt

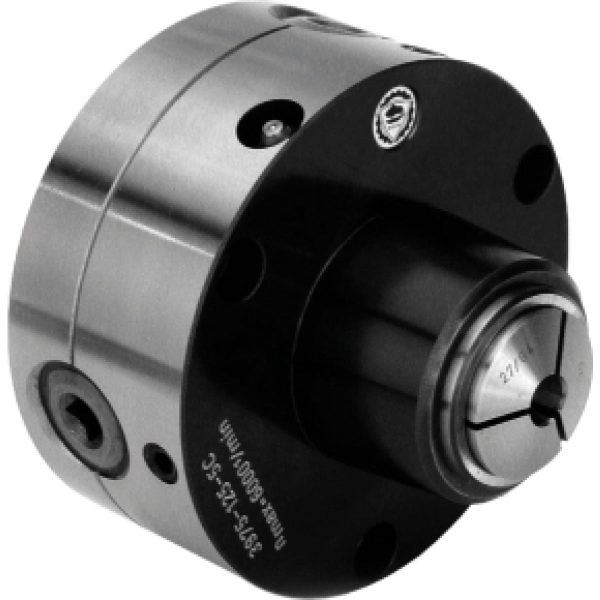

Optimum Spannzangenfutter 16C
