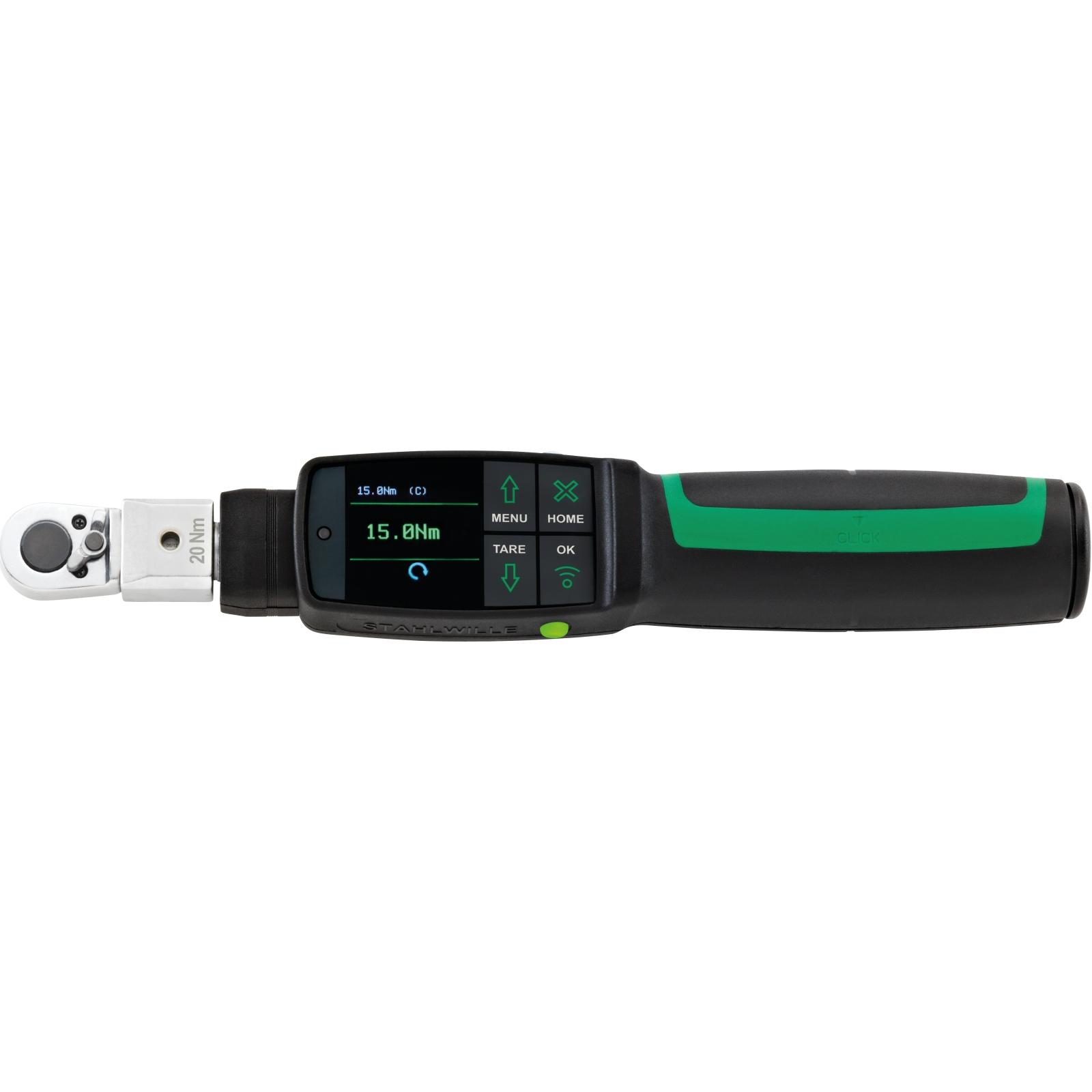

STAHLWILLE Elektronischer Drehmoment-/Drehwinkelschlüssel MANOSKOP® 714R 2-20N·m 1/4″ L. 269mm

• Drehmoment-/Drehwinkelschlüssel für Verschraubungen nach dem Anzugsverfahren Drehmoment, Drehwinkel, Drehmoment mit Überwachungsgröße „Drehwinkel“ und Drehwinkel mit Überwachungsgröße „Drehmoment“.
• Elektromechanisch-anzeigend (mit elektronischer Messung) und auslösend (mit gewohntem, mechanischem „Klick“).
• Optische Bewertung des Schraubfalls.
• Einfache Dokumentation der erfassten Messwerte am PC über die USB-Schnittstelle und über optionales Bluetooth Low Energy-Modul.
• Durch die Kombination der patentierten elektromechanischen Auslösung sowie der Anzeige und dem akustischen Feedback bietet der Schlüssel eine maximal optimierte Signalgebung.

Eigenschaften:

• elektromechanische Auslösung
• akkustisches und optisches Auslösesignal
• mit Umschaltknarre (Gr. 1-4), Feinzahn-Umschaltknarre (Gr. 6-65) oder Einsteckknarre mit Durchsteckvierkant (Gr. 80-100)
• 4 Messmodi (Drehmoment, Drehwinkel, Drehmoment mit Überwachungsgröße „Drehwinkel“, Drehwinkel mit Überwachungsgröße „Drehmoment“)
• hochauflösendes farbiges OLED-Display und seitliche Signalleuchten
• optische Evaluierung des Schraubfalls: Gelbes Licht (Vorwarnschwelle erreicht), grünes Licht (im Zielbereich), rotes Licht (Messwert außerhalb des Toleranzbereichs)
• frei konfigurierbare Menüstruktur
• Bajonettverschluss für Batterie/Akku
• optional: Li-Ionen-Akku Nr. 7195-2 und Ladegerät Nr. 7160
• 3 Funktionsmodi: auslösend (patentierte elektromechanische Auslösung), Peak Hold (anzeigender Betrieb mit Spitzenwertanzeige) und Track (anzeigender Betrieb mit Istwert-Anzeige)
• Micro-USB Schnittstelle für den Datenaustausch
• optionales Bluetooth Low Energy-Modul (5.2)
• QuickRelease-Sicherheitsverriegelung – Wechselsystem für Einsteckwerkzeuge
• Datenspeicherung von bis zu 2.500 Schraubvorgängen inkl. Datum und Zeitstempel
• bis zu 200 Schraubfälle in maximal 25 Ablaufplänen sind programmierbar
• verschiedene Toleranzgrenzen je nach Schraubfall einstellbar
• schnelle und präzise Einstellung über Tastatur
• kein unbeabsichtigtes Verstellen durch passwortgeschützte Tastensperre
• akustisches und optisches Signal warnt vor einer Überlastung des Drehmomentschlüssels sowie einer Zwangsauslösung im Rechtsanzug
• automatischer Hinweis auf den nächsten Kalibriertermin, frei konfigurierbar nach Zeit und/oder Belastungsanzahl
• vollautomatisches Kalibrieren und Justieren mit der perfectControl® Kalibrier- und Justiereinrichtung Nr. 7794-2 (Drehmoment) oder 7794-3 (Drehmoment und Drehwinkel) zur Reduzierung von Fehlereinflussfaktoren
• Maßeinheiten: N·m, ft·lb, in·lb
• automatische Stichmaßkorrektur: Möglichkeit zur Eingabe eines abweichenden Stichmaßes zur Sicherstellung des gewünschten Zielwerts
• nach Entlastung sofort wieder funktionsbereit
• für kontrollierten Rechts- und Linksanzug (Gr. 1-65); für Linksanzüge im Funktionsmodus „auslösend“ muss das Einsteckwerkzeug gedreht werden (Gr. 80-100)
• Drehmoment- und Drehwinkel-Anzeigen gleichzeitig sichtbar
• Messung unabhängig vom Kraftangriffspunkt (für die Gr. 1, 2 und 4)
• sichere Handhabung durch ergonomisch geformten 2-Komponenten-Griff (resistent gegen die gängigsten Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol)
• 3 Zertifikate beigefügt (Drehmoment anzeigend/auslösend gemäß DIN EN ISO 6789-2:2017, Drehwinkel in Anlehnung der VDI/VDE 2648-2)
• im stabilen Kunststoffkasten (Gr. 40-100 im Stahlblechkasten)
• eingetragenes Design, patentiert
• Lieferung mit Software SensoMaster 4, USB-Kabel, 4 Micro-Batterien AAA/LR03, 1,5 V
• Anzeigeauflösung Drehwinkel 0,1°
• Anzeigeabweichung Drehwinkel ±1°, ±1 digit bis 100°, >100° mindestens 1%, ± 1 digit
• Anzeigeauflösung Drehmoment ≤ 60 N·m: 0,01 N·m; > 60 N·m: 0,1 N·m
• Anzeigeabweichung Drehmoment ± 2 %, ± 1 digit
