Universaldrehmaschine TL 420 x 1500 D – M4P by Bernardo
Statt: Ursprünglicher Preis war: 11.928,00 €Preis: 11.450,88 €Aktueller Preis ist: 11.450,88 €. inkl. MwSt
zzgl. Versandkosten
✓ Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
✓ Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
✓ Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
✓ Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
✓ Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Nur noch 2 vorrätig

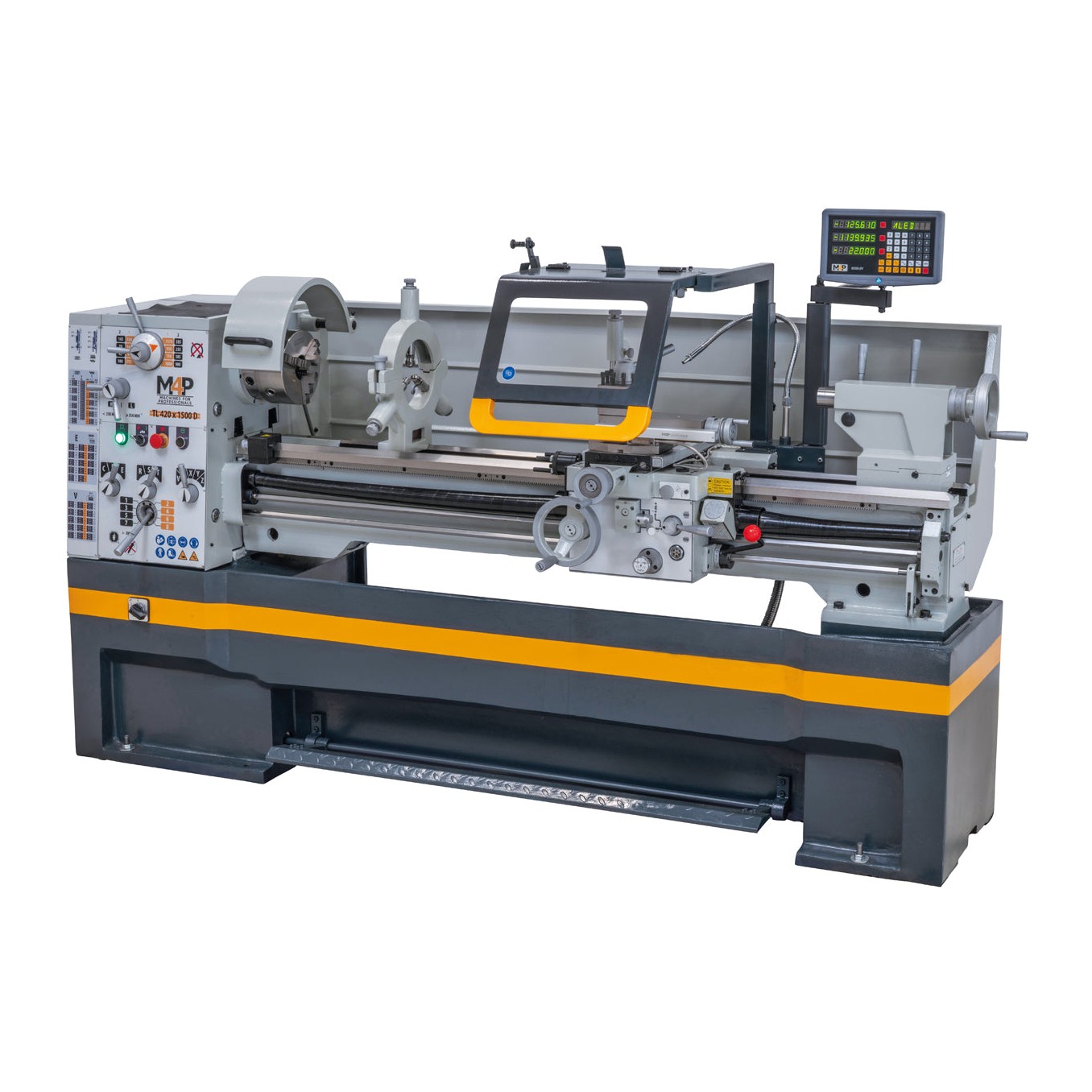

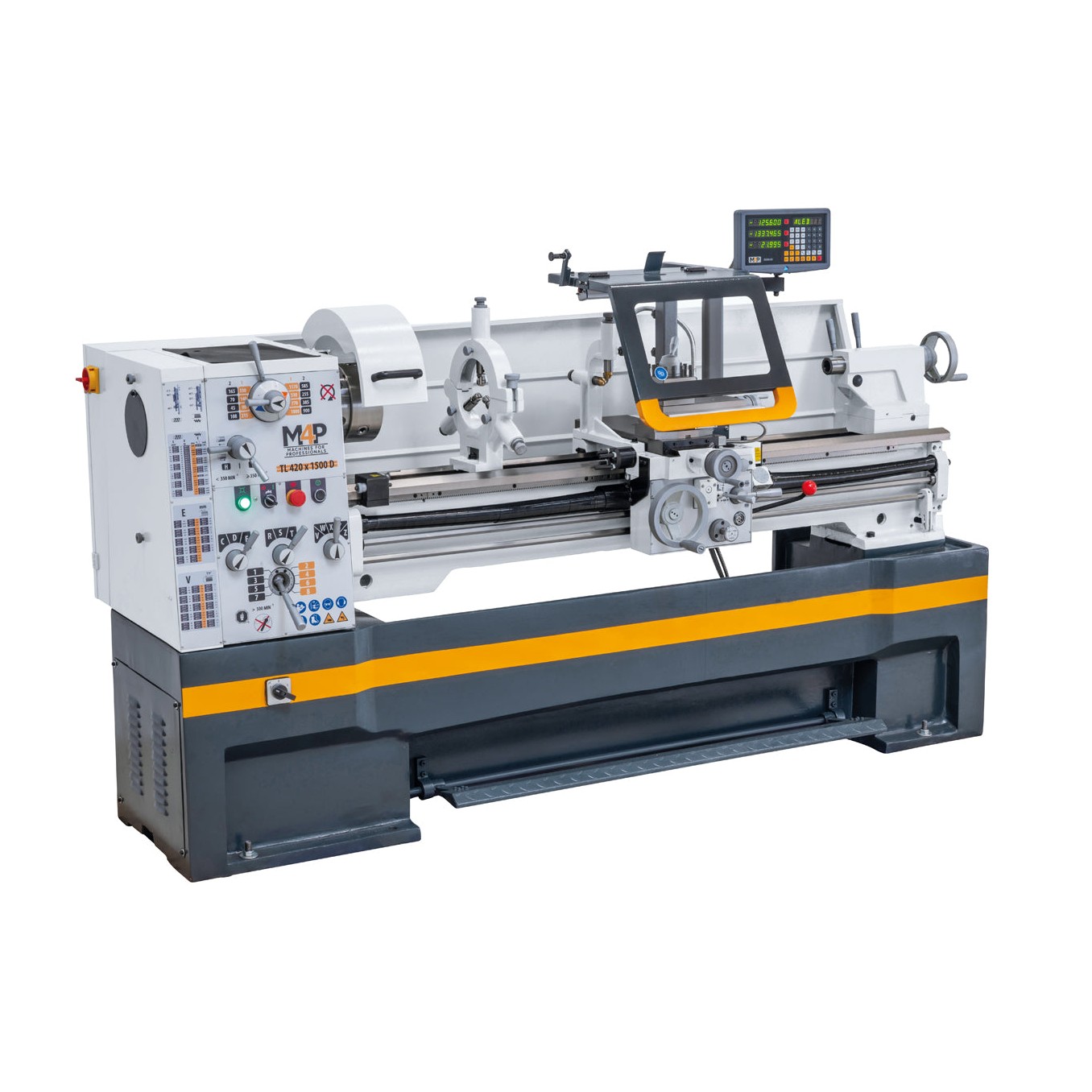

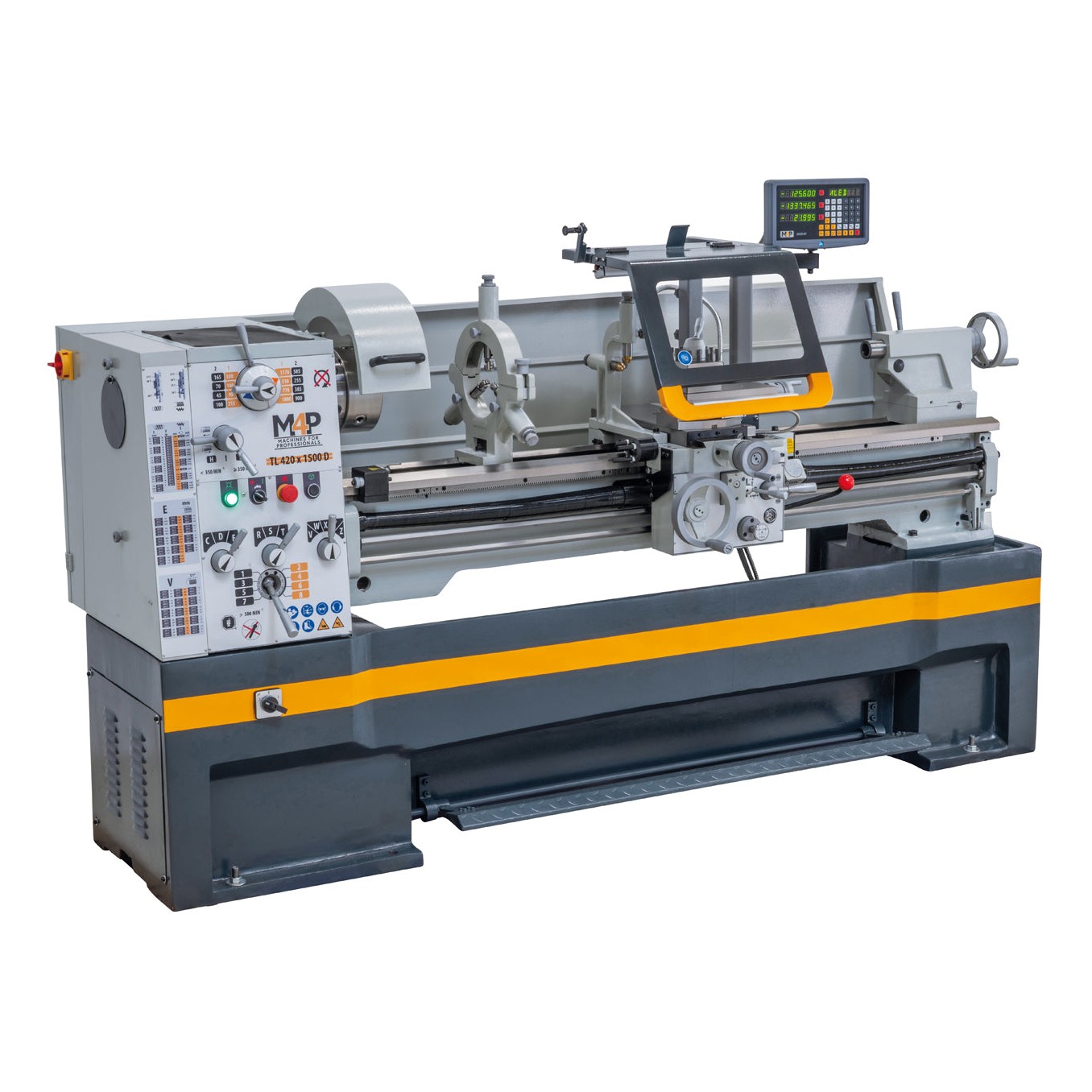

Universaldrehmaschine TL 420 x 1500 D – M4P by Bernardo
Die Universaldrehmaschine TL 420 x 1000 D wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, …) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs Digitalanzeige ausgestattet.
Eigenschaften Universaldrehmaschine TL 420 x 1500 D – M4P by Bernardo
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

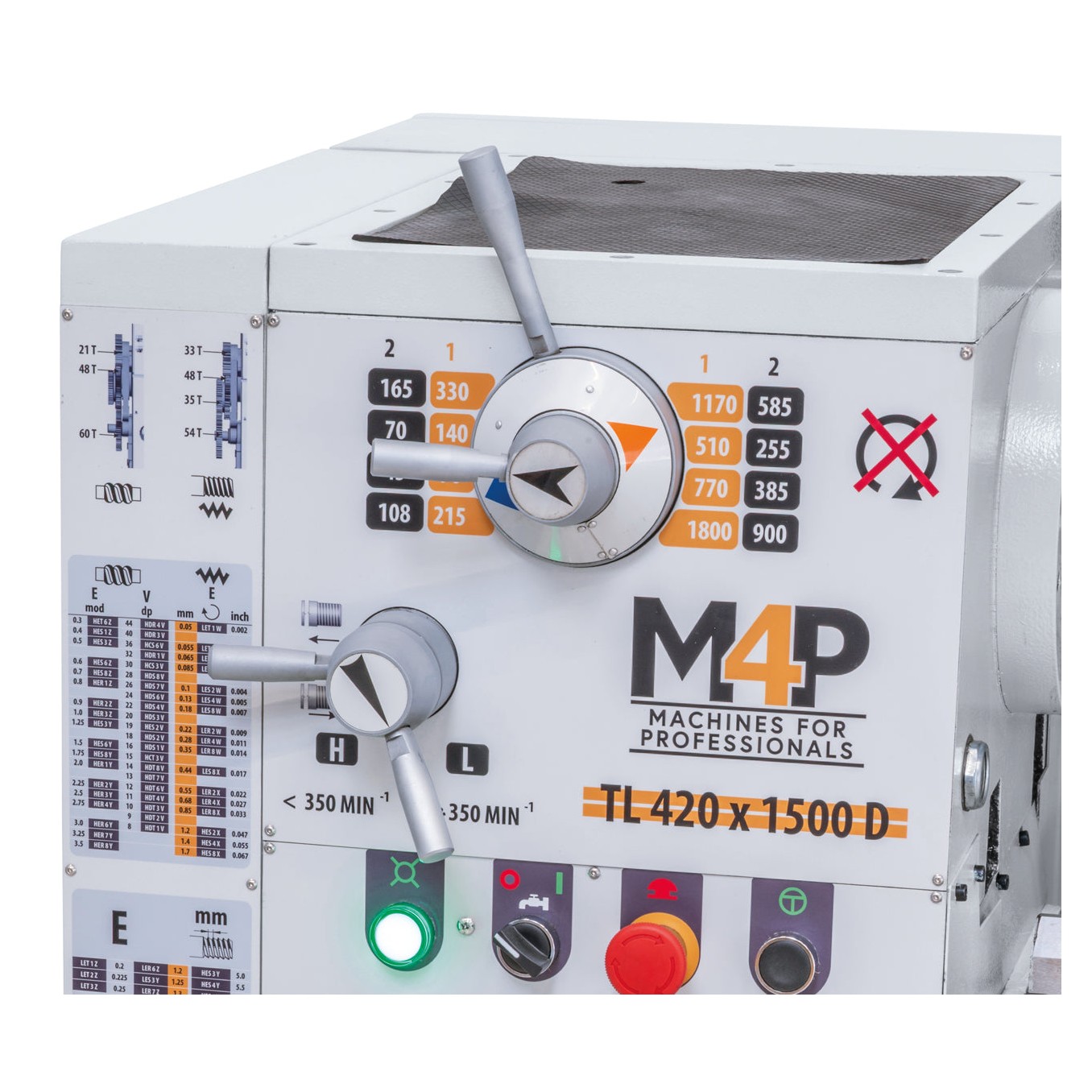

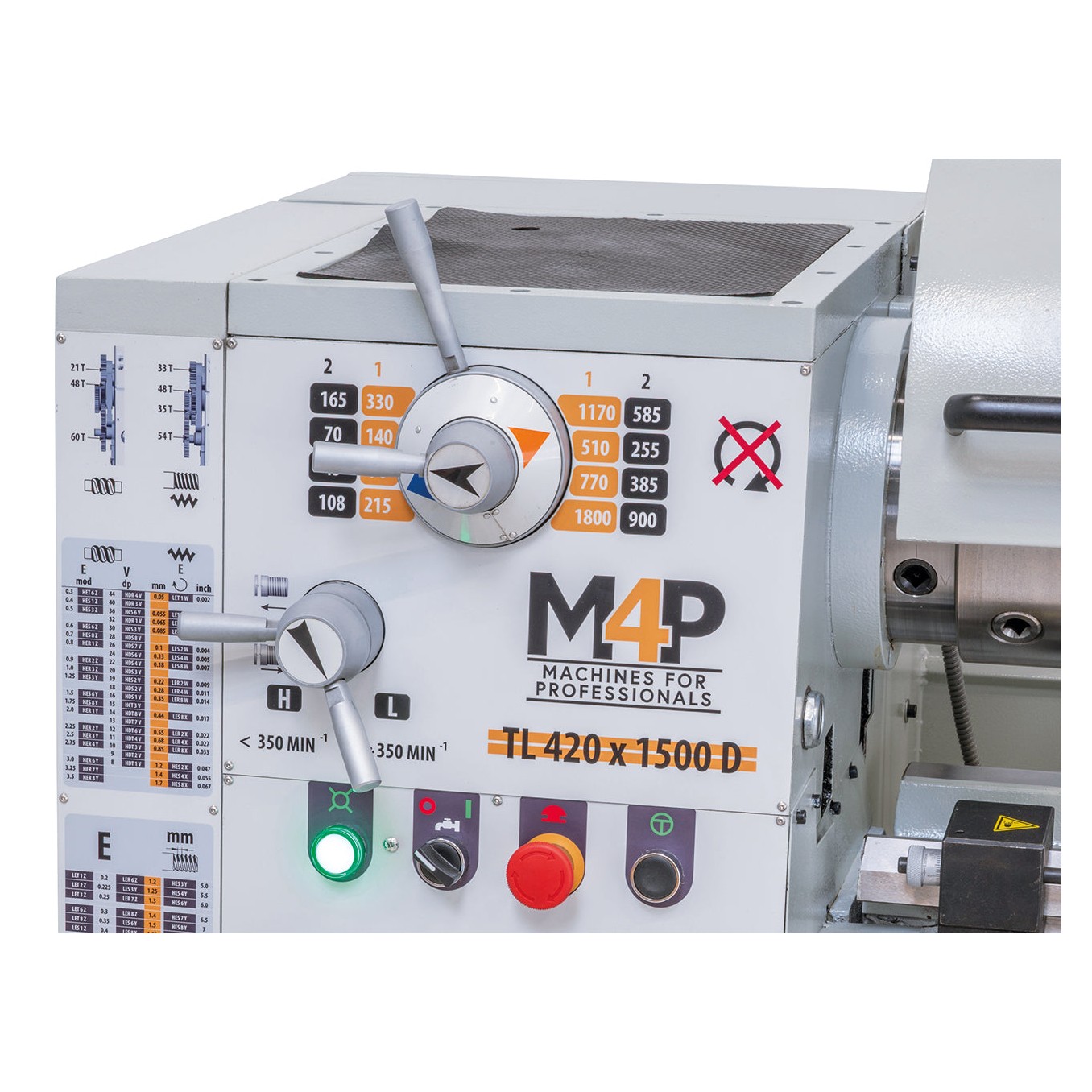

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

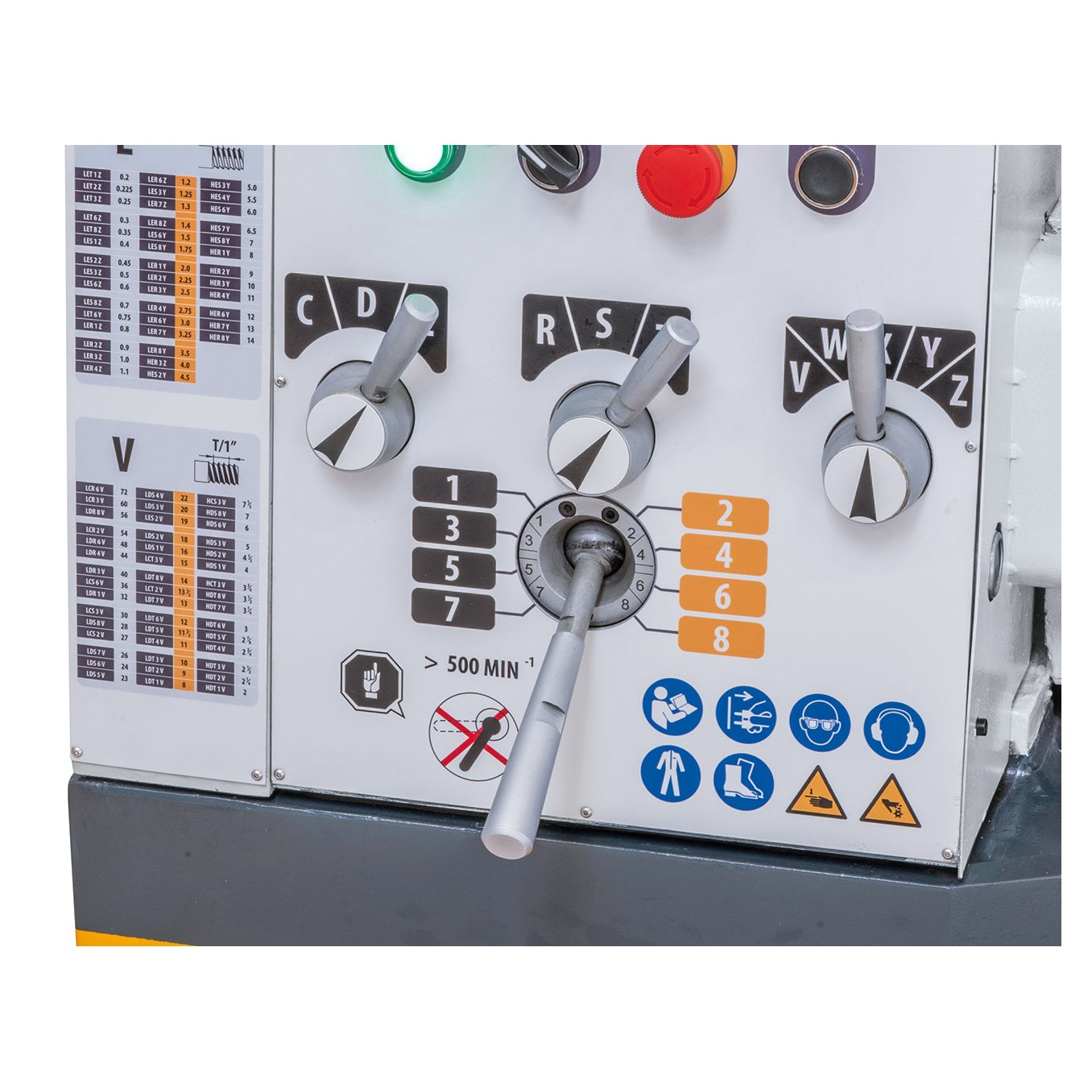

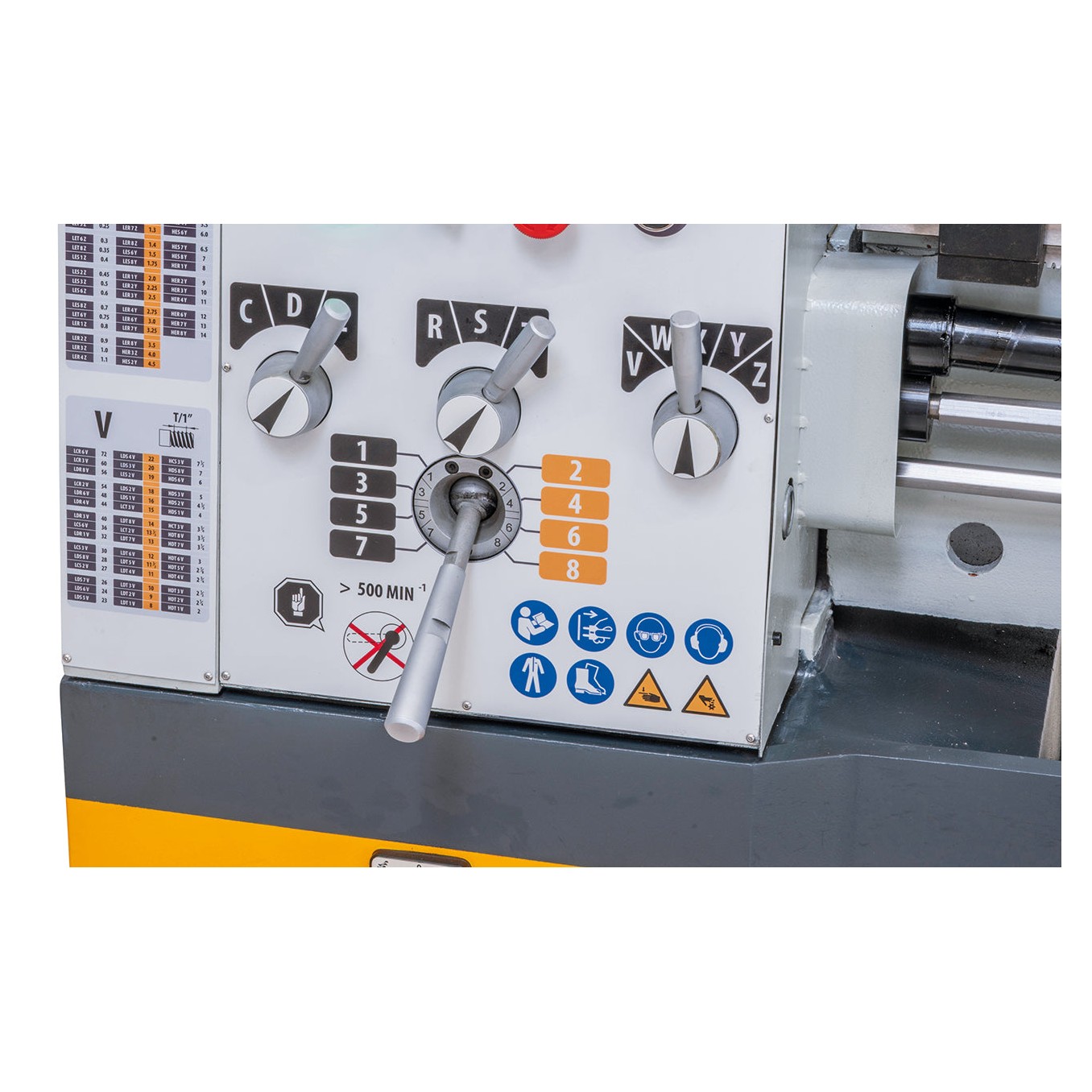

- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
Technische Spezifikationen Universaldrehmaschine TL 420 x 1500 D – M4P by Bernardo
|
Spitzenweite |
1500 mm |
|
Spitzenhöhe |
210 mm |
|
Umlaufdurchmesser über Bett |
420 mm |
|
Umlaufdurchmesser über Kröpfung |
580 mm |
|
Umlaufdurchmesser über Planschlitten |
250 mm |
|
Bettbreite |
250 mm |
|
Spindelbohrung |
52 mm |
|
Spindelaufnahme |
DIN 55029, D1 – 6 |
|
Drehzahlbereich |
(16) 45 – 1800 U/min |
|
Bereich Längsvorschübe |
(17) 0,05 – 1,7 mm/U |
|
Bereich Planvorschübe |
(17) 0,025 – 0,85 mm/U |
|
Metrische Gewinde |
(42) 0,2 – 14 mm |
|
Zollgewinde |
(45) 2 – 72 Gg/1“ |
|
Pinolendurchmesser |
50 mm |
|
Pinolenweg |
125 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motorleistung |
2,2 / 3,3 kW |
|
Maschinenabmessung (B x T x H) |
2470 x 900 x 1540 mm |
|
Gewicht ca. |
1485 kg |
Lieferumfang
- 3-Achs-Digitalanzeige SDS6-3V
- 3-Backenfutter BC3-200 mm / D6
- Aufspannscheibe 350 mm

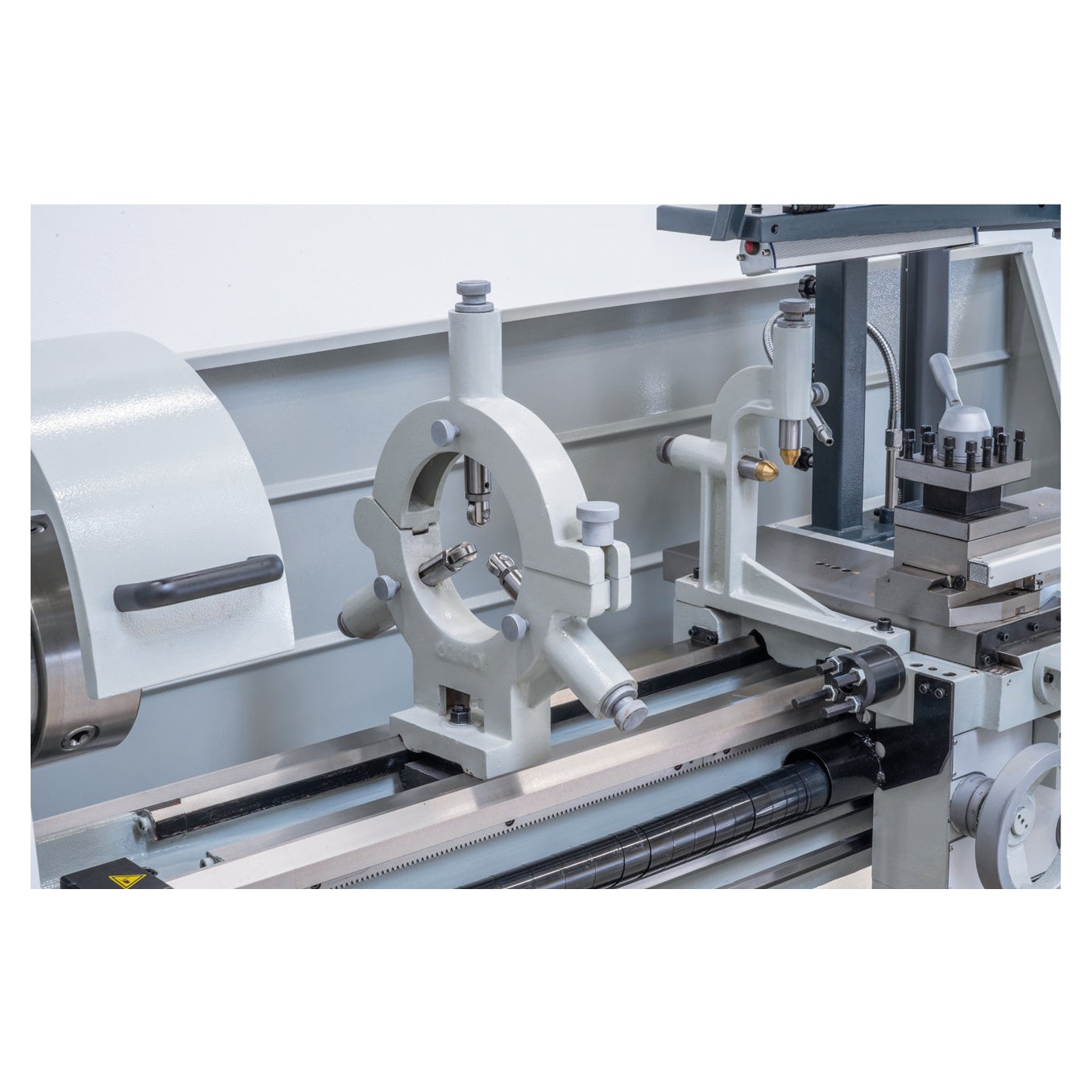

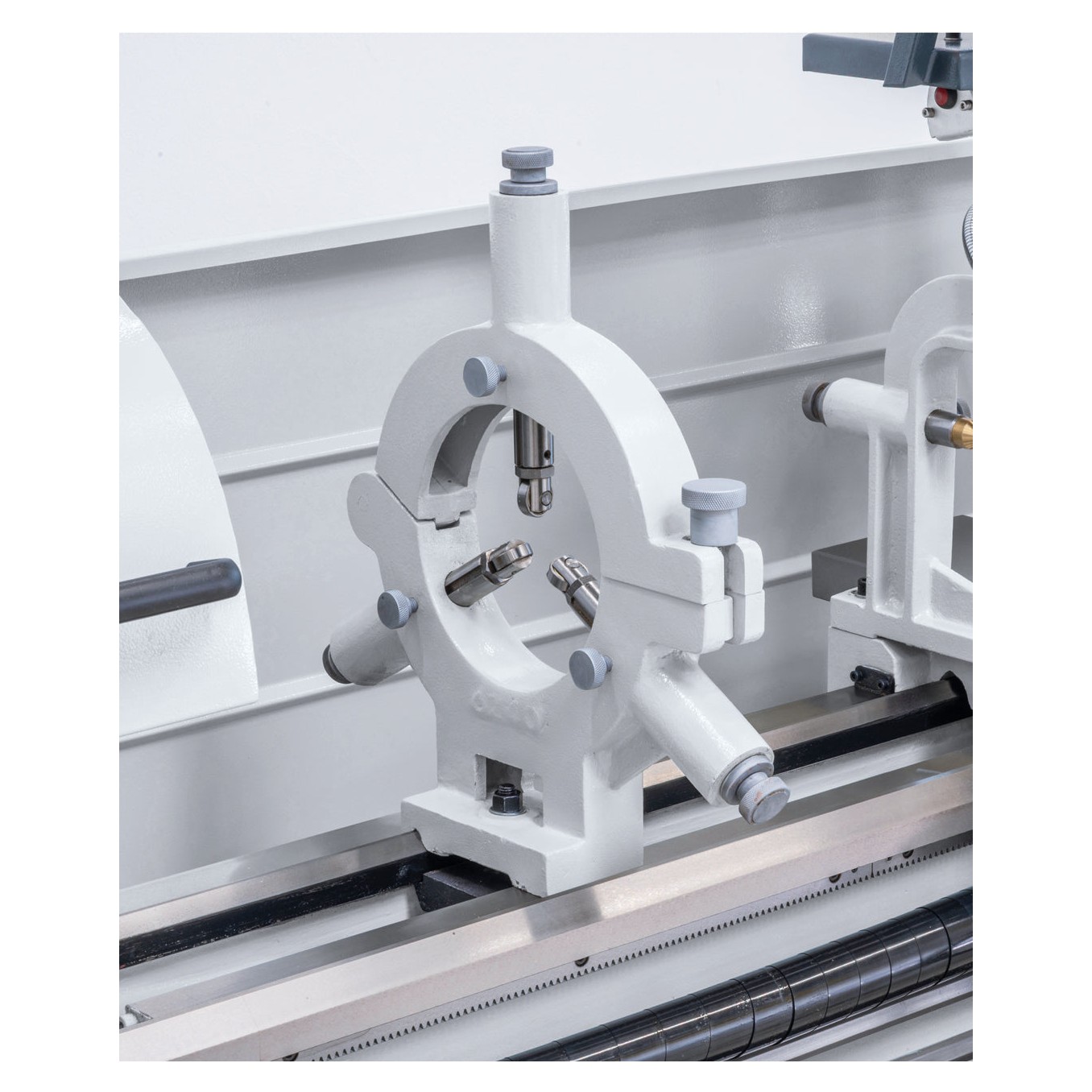

- Feststehende Lünette – Durchlass diam. max. 135 mm
- Mitlaufende Lünette – Durchlass diam. max. 65 mm
- Kühlmitteleinrichtung
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Mikrometerlängsanschlag
- Rutschkupplung
- Revolveranschlag mit Feineinstellung
- Gewindeuhr
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug
