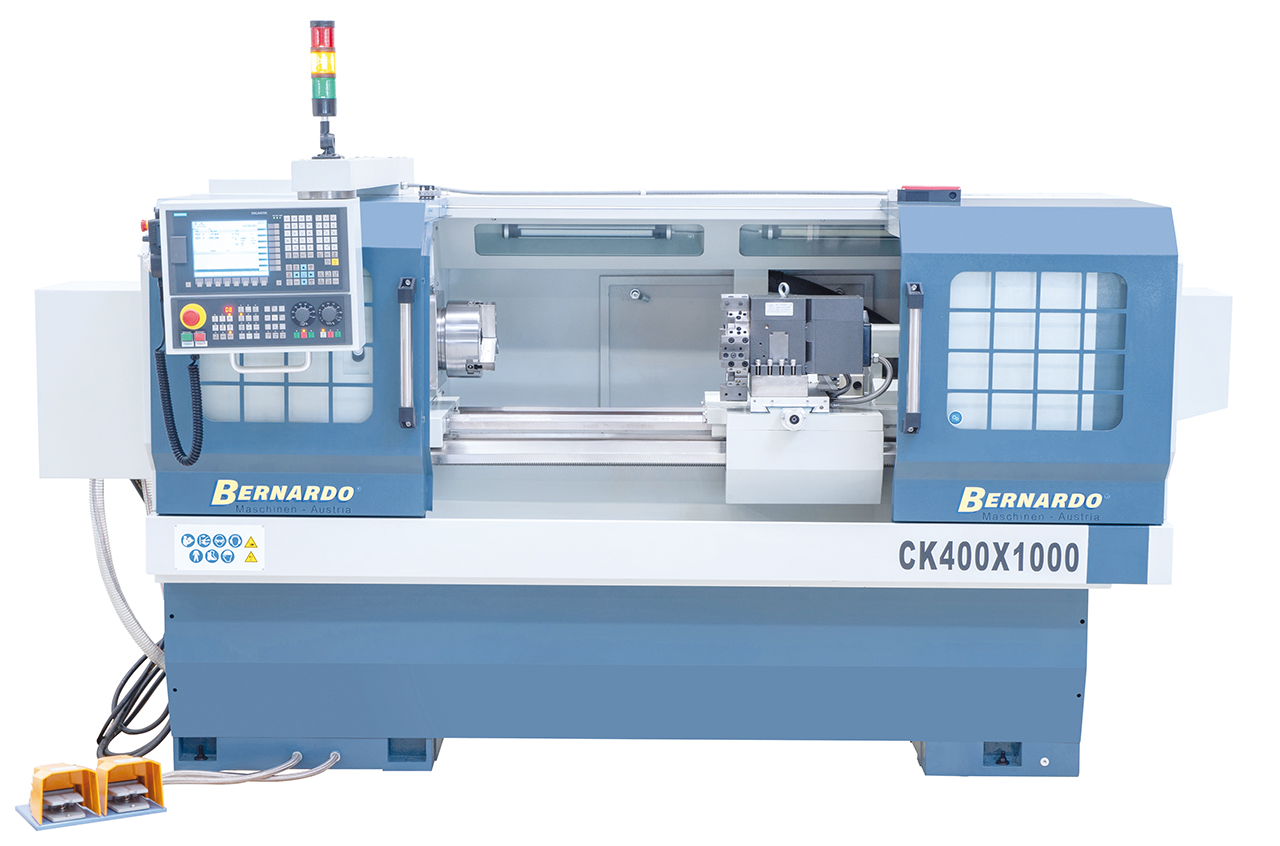

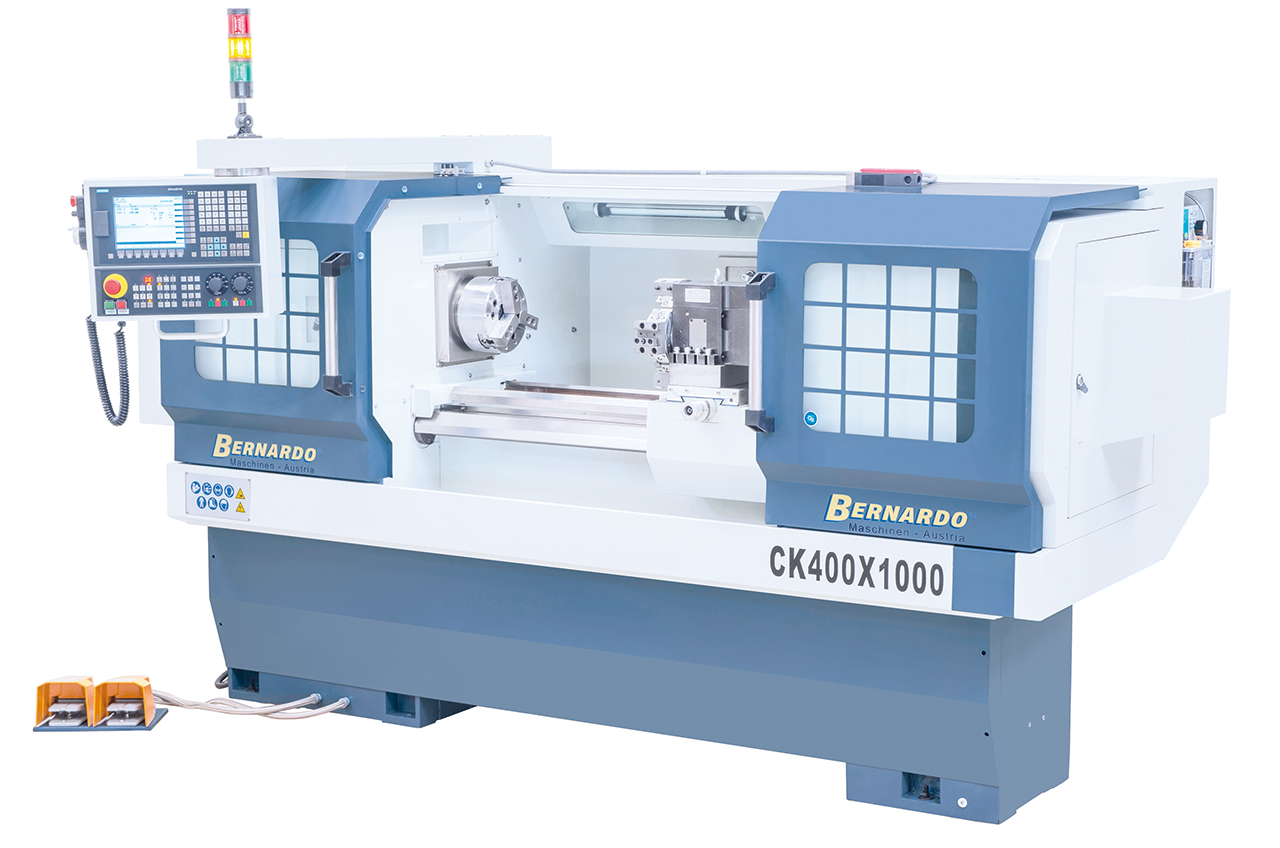

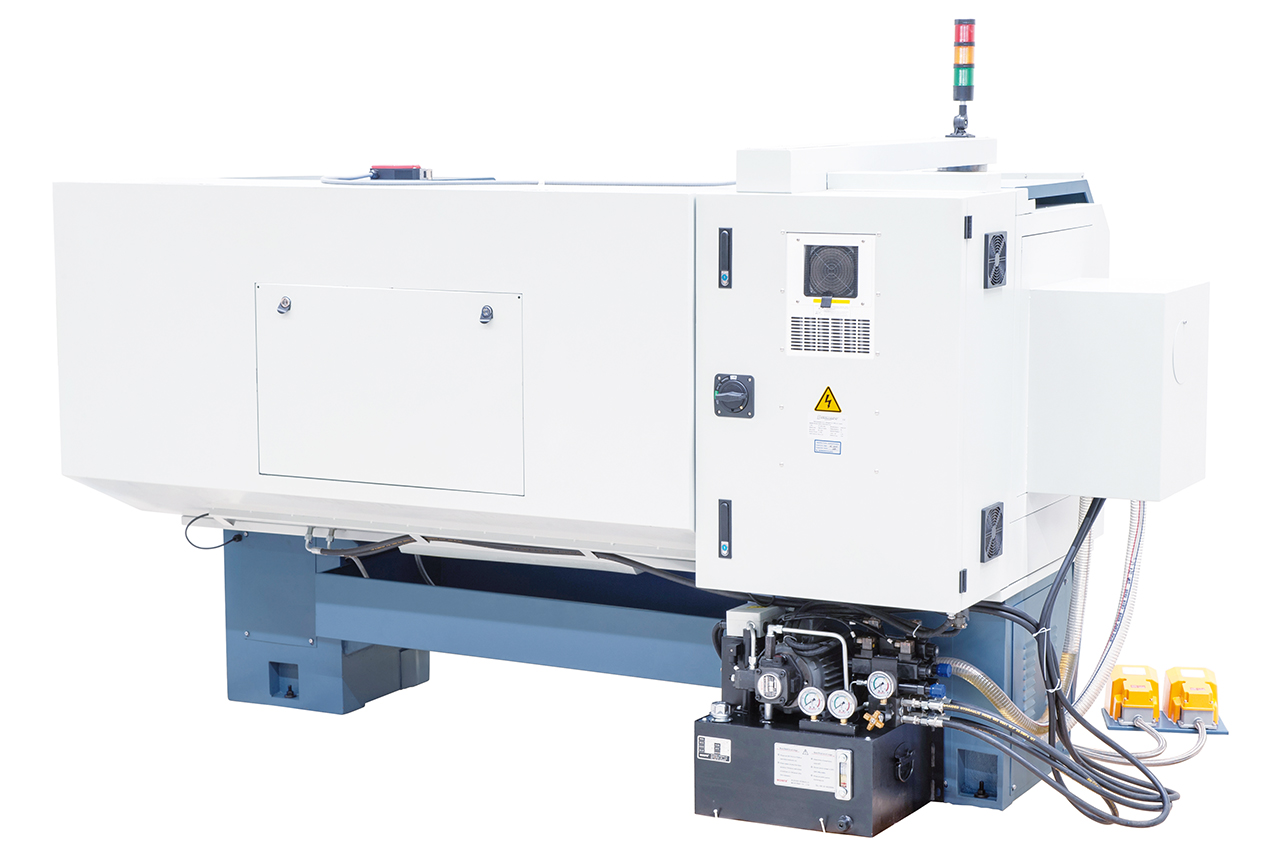

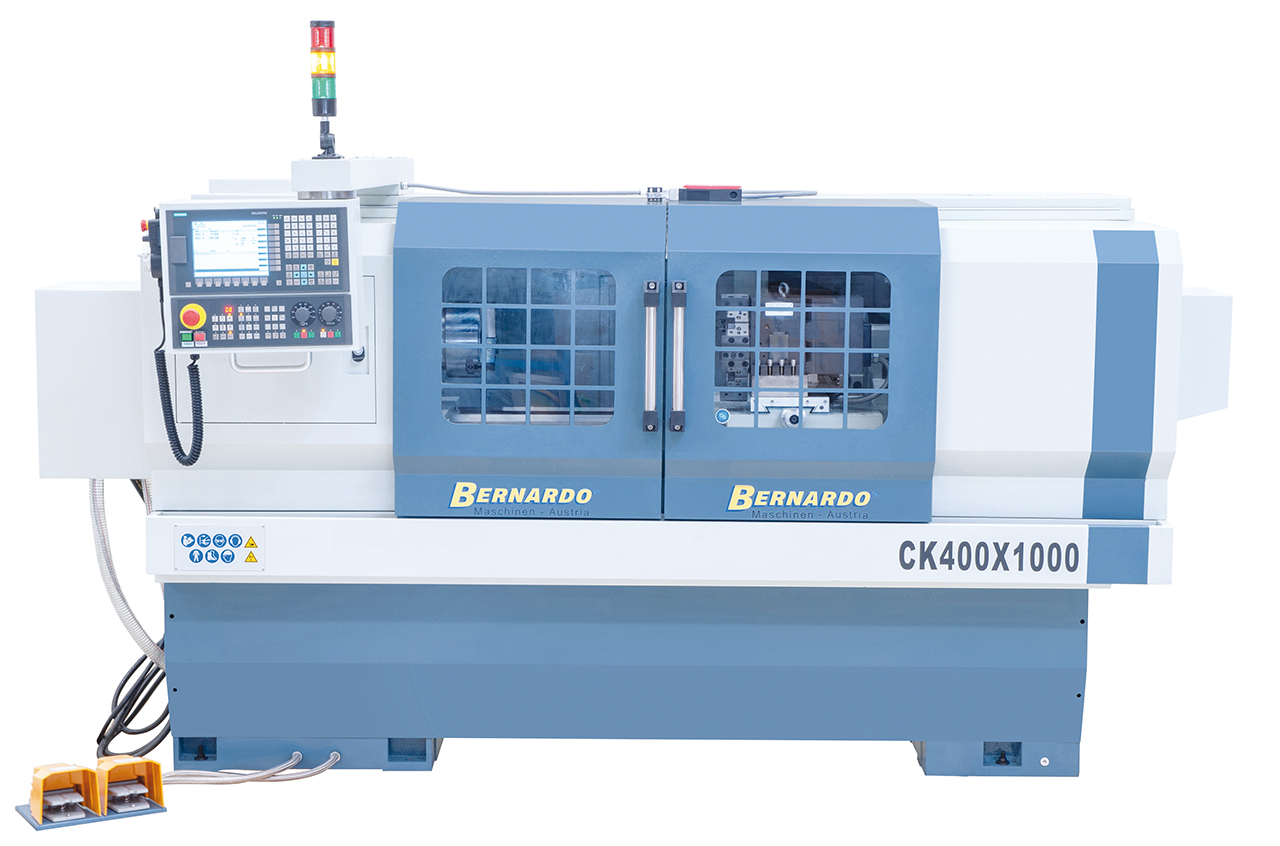

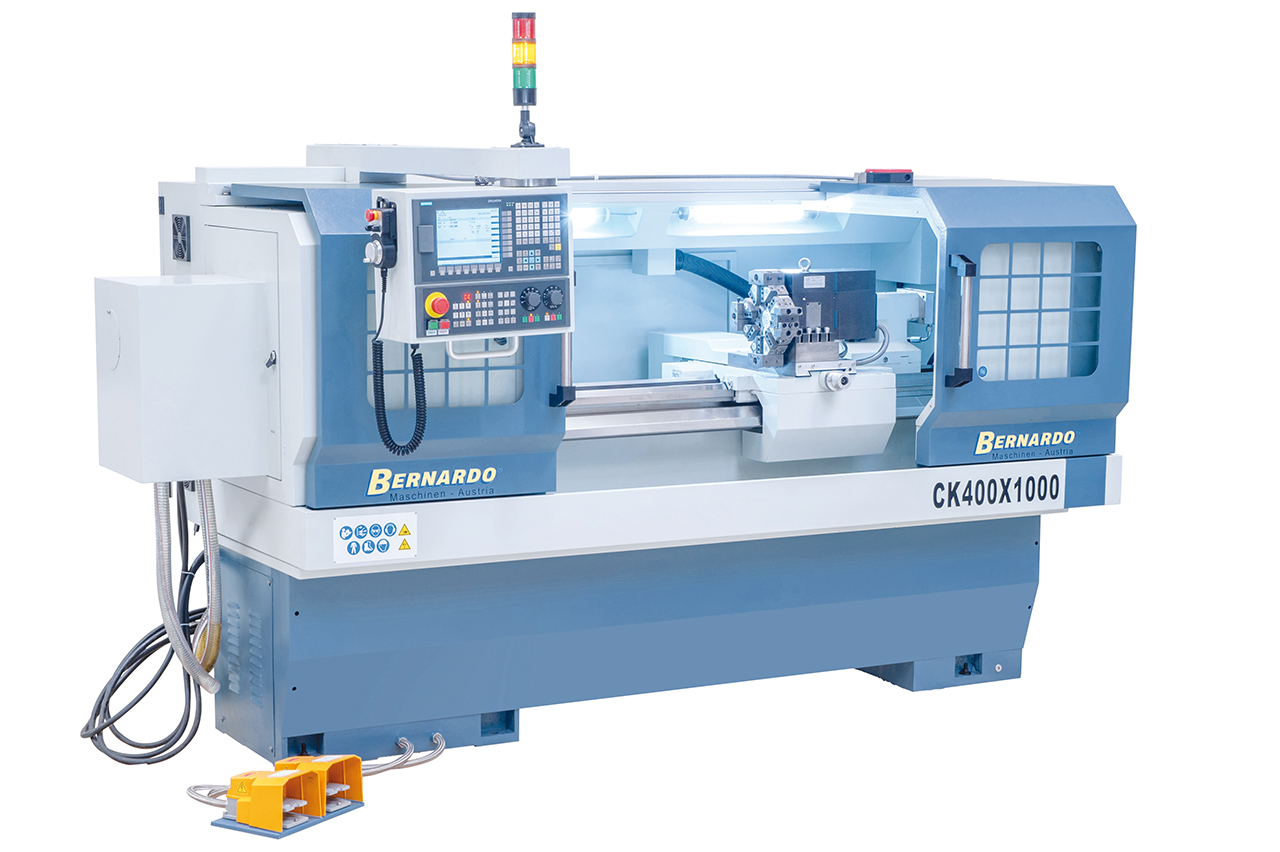

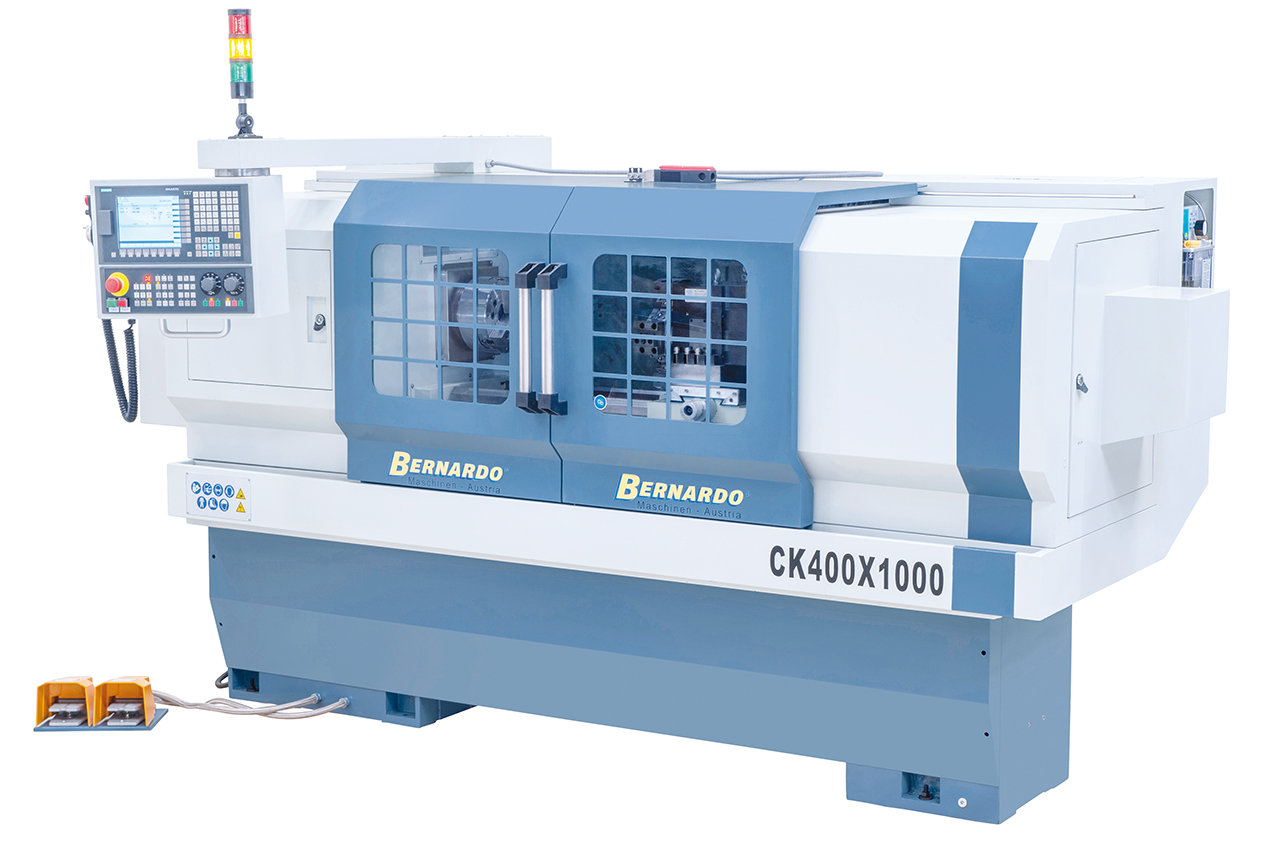

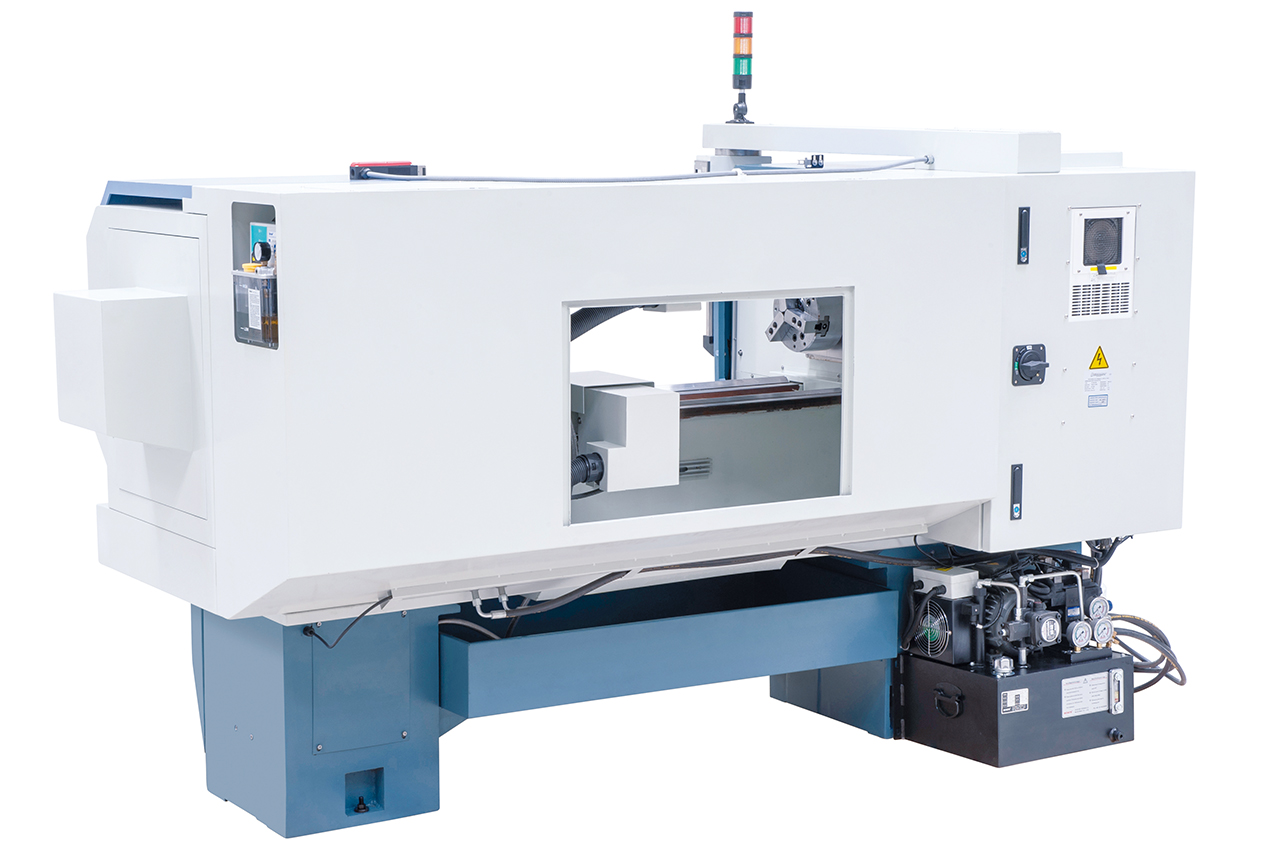

Bernardo CNC-Drehmaschine CK 400 x 1000
35.880,00 € inkl. MwSt
zzgl. Versandkosten
✓ Elektronisches Handrad für manuelle Achsenverfahrung
✓ Beide Achsen mit AC-Servomotoren ausgestattet
✓ Breiter Querschlitten für diverse Stahlhaltersysteme
✓ Hydraulisch verstellbare Reitstockspindel
✓ Hauptantrieb und Vorschubantriebe von AC-Motoren angetrieben
Nicht vorrätig
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.
Bernardo CK 400 x 1000
Diese Maschine hat eine Spitzenweite von 1000 mm, eine Spitzenhöhe von 200 mm und einen Umlaufdurchmesser über Bett von 400 mm. Sie verfügt über eine Spindelbohrung von 66 mm und eine Spindelaufnahme A2-6. Mit einem stufenlosen Drehzahlbereich von 30 – 2500 U/min und einem Verfahrweg der x-Achse/z-Achse von 210 mm / 1000 mm, bietet sie hohe Präzision und Flexibilität. Sie kommt mit einem hydraulischen 3-Backenfutter, einem automatischen 8-fach Werkzeugrevolver und einer Siemens 808D Advanced-Steuerung.
Eigenschaften Bernardo CK 400 x 1000
- Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse
- Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
- Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
- Stabiler Reitstock mit hydraulisch verstellbarer Reitstockspindel
- Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten
- Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
- Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit
- Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
- Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 60 mm)
Technische Spezifikationen Bernardo CK 400 x 1000
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
200 mm |
|
Umlaufdurchmesser über Bett |
400 mm |
|
Umlaufdurchmesser über Planschlitten |
240 mm |
|
Bettbreite |
330 mm |
|
Spindelbohrung |
66 mm |
|
Spindelaufnahme |
A2-6 |
|
Drehzahlbereich, stufenlos |
30 – 2500 U/min |
|
Verfahrweg x-Achse / z-Achse |
210 mm / 1000 mm |
|
Eilgang x- / z-Achse |
6 / 8 m/min |
|
Anzahl Werkzeugplätze |
8 Stk. |
|
Abmessungen Werkzeugschaft |
20 x 20 mm |
|
Positioniergenauigkeit |
± 0,01 mm |
|
Pinolendurchmesser |
55 mm |
|
Pinolenweg |
140 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motorleistung |
5,5 kW |
|
Maschinenabmessung (B x T x H) |
3100 x 1510 x 1950 mm |
|
Gewicht ca. |
1960 kg |
Lieferumfang

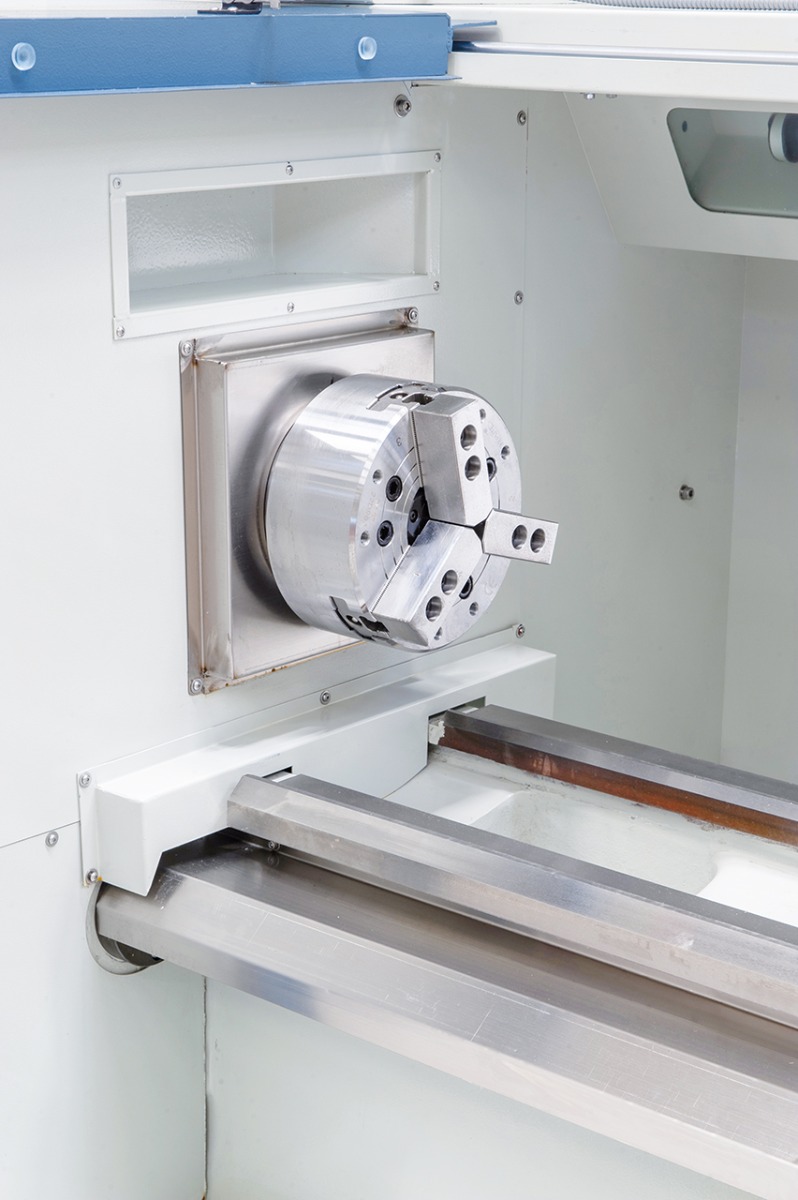

- Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit
- Automatischer 8-fach Werkzeugrevolver
- Werkzeughalter (3 Stk.)
- Hydraulische Verstellung der Reitstockpinole
- Siemens 808D Advanced
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Mitlaufende Körnerspitze MK 4
- Automatische Schmierung des Längs- und Planschlittens
- Elektronisches Handrad
- Maschinenvollverkleidung
- Bedienwerkzeug
