Bernardo CNC-Drehmaschine CK 400 x 750
34.680,00 € inkl. MwSt
zzgl. Versandkosten
✓ Elektronisches Handrad in x- und z-Achse
✓ Ausgestattet mit AC-Servomotoren
✓ Stabiler Reitstock mit hydraulischer Verstellung
✓ Hohe Eilganggeschwindigkeit für Effizienz
✓ Bedienerfreundliche Siemens-Steuerung 808D
Nicht vorrätig
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.

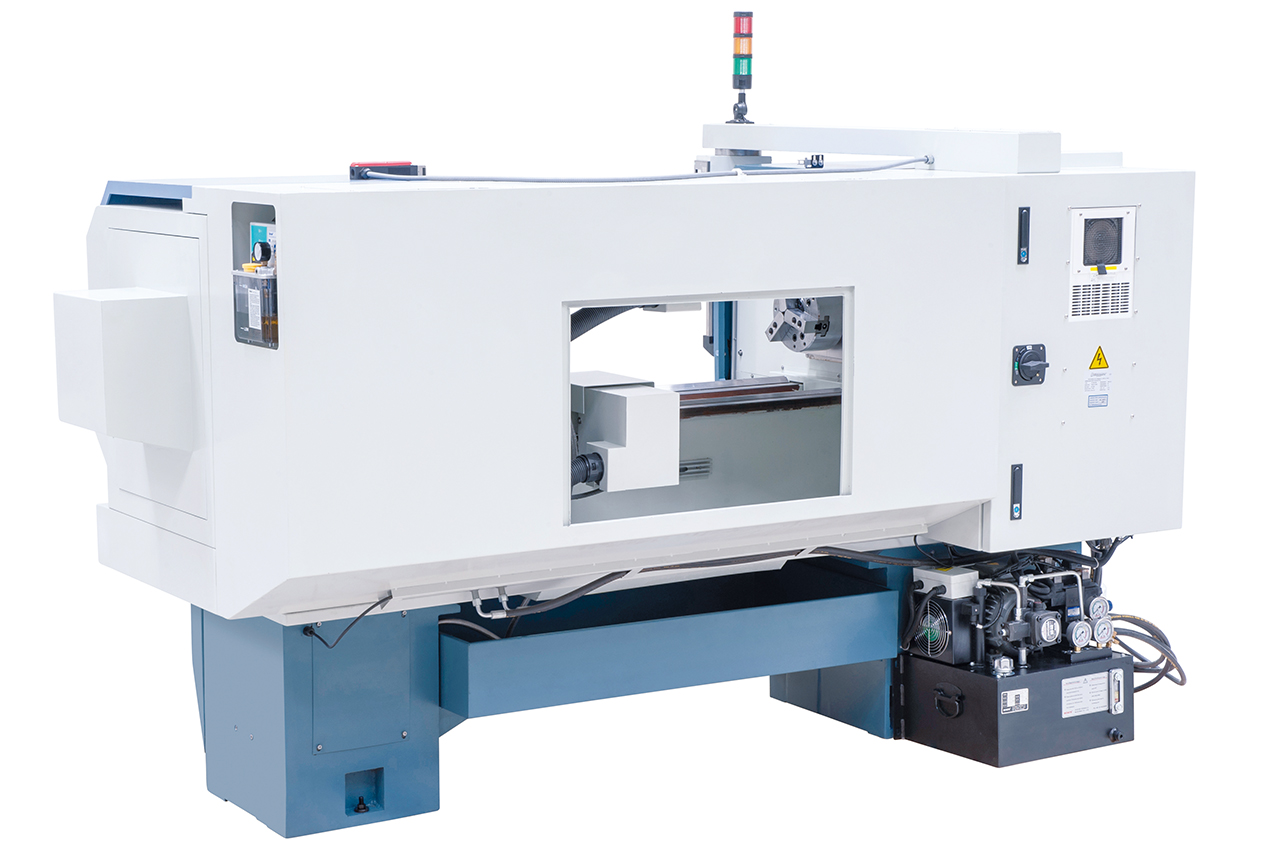

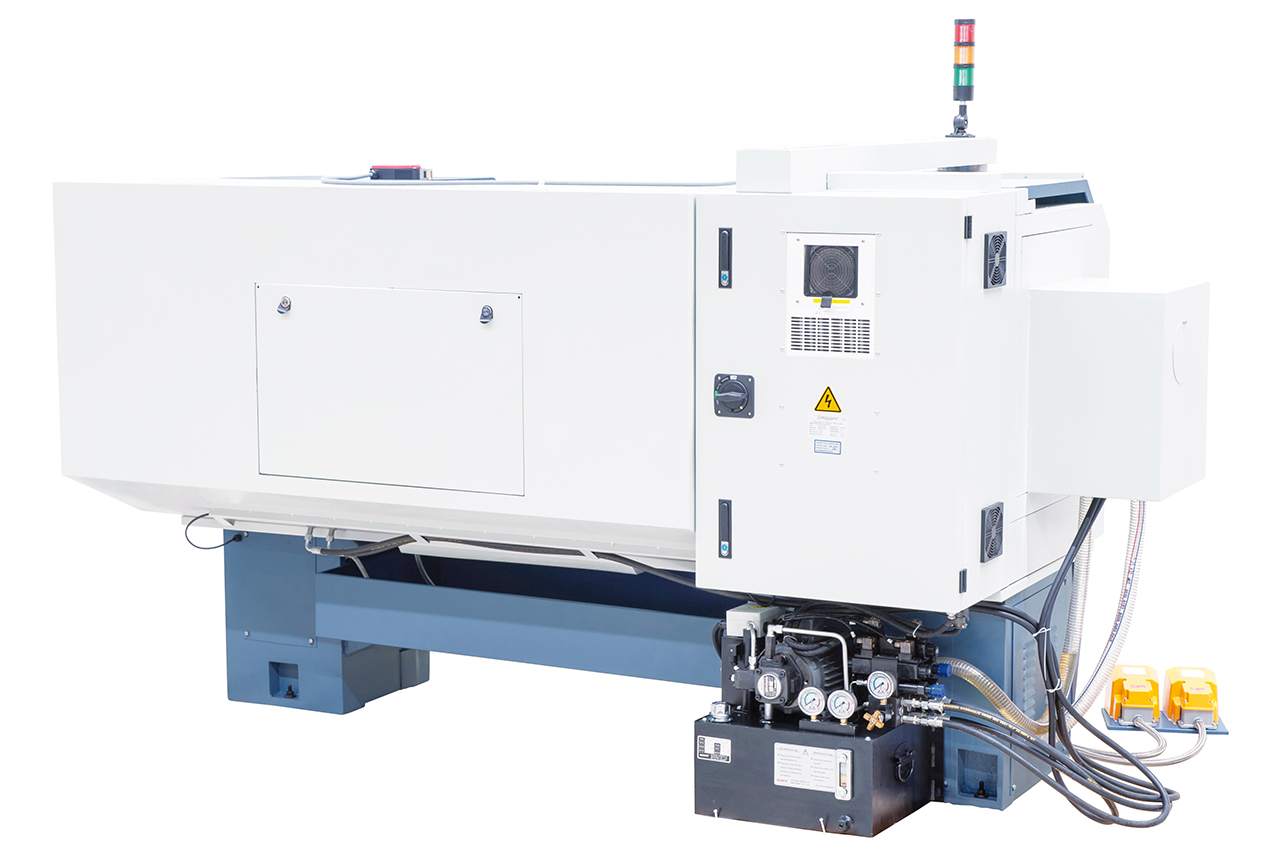

Bernardo CK 400 x 750
Diese hochpräzise Maschine mit einer Spitzenweite von 750 mm und Spitzenhöhe von 200 mm bietet einen Umlaufdurchmesser von 400 mm über dem Bett und 240 mm über dem Planschlitten. Mit einer Bettbreite von 330 mm und einer Spindelbohrung von 66 mm ist sie mit der Spindelaufnahme A2-6 ausgestattet. Der Drehzahlbereich reicht stufenlos von 30 bis 2500 U/min und die Maschine verfügt über einen Verfahrweg der x- und z-Achse von 210 mm bzw. 750 mm. Die Eilganggeschwindigkeit der x- und z-Achse beträgt 6 bzw. 8 m/min. Mit 8 Werkzeugplätzen und einer Positioniergenauigkeit von ± 0,01 mm ist sie optimal für präzise Arbeiten geeignet. Die Maschine wiegt etwa 1780 kg und hat eine Motorleistung von 5,5 kW. Im Lieferumfang enthalten sind u.a. ein hydraulisches 3-Backenfutter, ein automatischer 8-fach Werkzeugrevolver und eine Siemens 808D Advanced Steuerung.
Eigenschaften Bernardo CK 400 x 750
- Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse
- Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
- Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
- Stabiler Reitstock mit hydraulisch verstellbarer Reitstockspindel
- Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten
- Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
- Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit
- Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
- Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 60 mm)
Technische Spezifikationen Bernardo CK 400 x 750
|
Spitzenweite |
750 mm |
|
Spitzenhöhe |
200 mm |
|
Umlaufdurchmesser über Bett |
400 mm |
|
Umlaufdurchmesser über Planschlitten |
240 mm |
|
Bettbreite |
330 mm |
|
Spindelbohrung |
66 mm |
|
Spindelaufnahme |
A2-6 |
|
Drehzahlbereich, stufenlos |
30 – 2500 U/min |
|
Verfahrweg x-Achse / z-Achse |
210 mm / 750 mm |
|
Eilgang x- / z-Achse |
6 / 8 m/min |
|
Anzahl Werkzeugplätze |
8 Stk. |
|
Abmessung Werkzeugschaft |
20 x 20 mm |
|
Positioniergenauigkeit |
± 0,01 mm |
|
Pinolendurchmesser |
55 mm |
|
Pinolenweg |
140 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motorleistung |
5,5 kW |
|
Maschinenabmessung (B x T x H) |
2850 x 1510 x 1950 mm |
|
Gewicht ca. |
1780 kg |
Lieferumfang

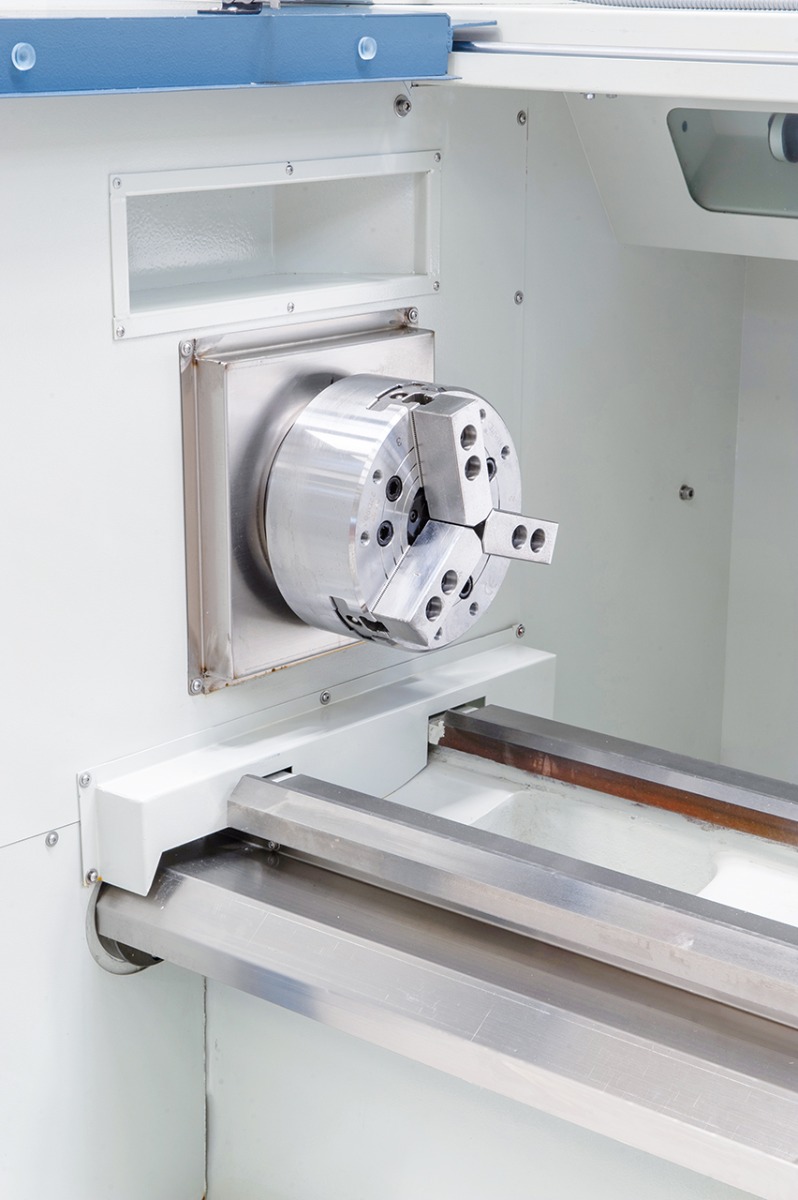

- Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit
- Automatischer 8-fach Werkzeugrevolver
- Werkzeughalter (3 Stk.)
- Hydraulische Verstellung der Reitstockpinole
- Siemens 808D Advanced
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Mitlaufende Körnerspitze MK 4
- Automatische Schmierung des Längs- und Planschlittens
- Elektronisches Handrad
- Maschinenvollverkleidung
- Bedienwerkzeug
