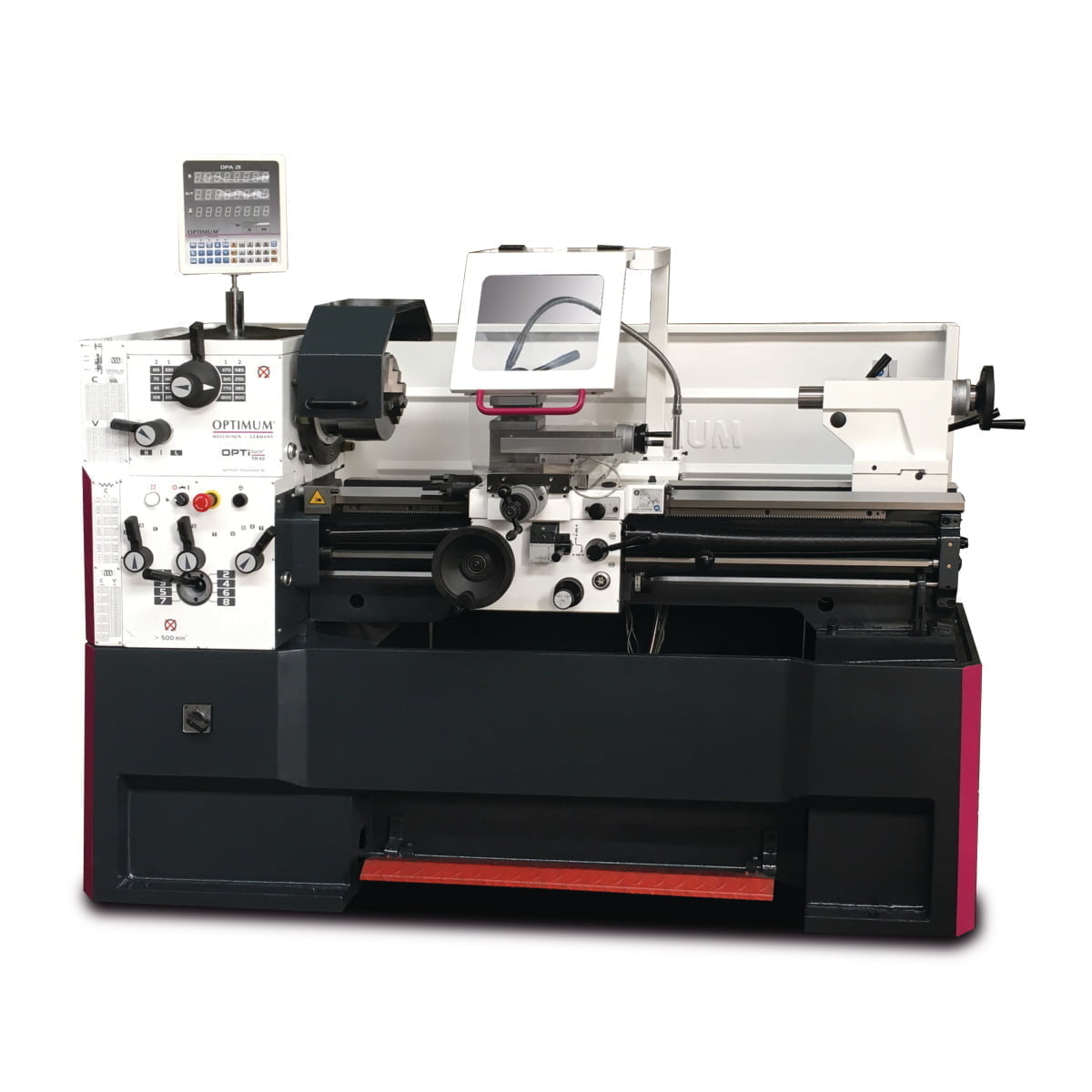

Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4210
Statt: Ursprünglicher Preis war: 13.918,80 €Preis: 12.932,89 €Aktueller Preis ist: 12.932,89 €. inkl. MwSt
zzgl. Versandkosten
✓ Präzise und technisch ausgereifte Maschine
✓ Komplette Ausstattung inklusive
✓ Einfache Bedienbarkeit
✓ Optimierte Performance
✓ Hergestellt von Optimum Maschinen Germany
Nicht vorrätig
Aktivieren Sie die "Kaufglocke": Lassen Sie sich benachrichtigen, sobald das Produkt wieder verfügbar ist. Bitte geben Sie Ihre E-Mail-Adresse ein.
Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4210
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 – 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z-Achse
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
- Not-Halt Einrichtung mit Fußbetätigung
- Vierfach-Stahlhalter
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]
Die Optimum Maschinen Germany GmbH bietet eine hochpräzise Maschine mit gehärteter und geschliffener Z-Achsen Führungsbahn, Rundlaufgenauigkeit der Spindelnase von 0,015 mm und Camlock DIN ISO 702-2 Nr. 6 Spindelaufnahme. Sie verfügt über eine Leitspindelabdeckung, präzise gearbeiteten Schlitten und nachstellbare Führungen durch Keilleisten. Mit einer Abmessung von 1940 x 915 x 1375 mm und einem Gewicht von 1160 kg, bietet sie Arbeitsbereiche von 210 mm Spitzenhöhe bis 250 mm Bettbreite. Ihr Drehzahlbereich liegt zwischen 45 und 1800 min-1 und sie hat eine Motorleistung von 4,5 kW. Sie hat zudem ein Kühlschmiermittelsystem mit einer Leistung der Kühlmittelpumpe von 100 W.
Technische Spezifikationen Optimum Leit- und Zugspindeldrehmaschine OPTIturn TH 4210
| Abmessungen und Gewichte | Länge (Produkt) ca.: 1940 mm | Breite/Tiefe (Produkt) ca.: 915 mm | Höhe (Produkt) ca.: 1375 mm | Gewicht (Netto) ca.: 1160 kg | ||||
|---|---|---|---|---|---|---|---|---|
| Arbeitsbereiche | Spitzenhöhe: 210 mm | Spitzenweite: 1000 mm | Umlaufdurchmesser über Maschinenbett: 420 mm | Umlaufdurchmesser in der Bettbrücke: 590 mm | Umlaufdurchmesser über Planschlitten: 250 mm | Drehlänge in der Bettbrücke: 260 mm | Bettbreite: 250 mm | |
| Drehzahlbereich | Anzahl der Drehzahlbereiche: 16 | Drehzahlbereich: 45 – 1800 min-1 | ||||||
| Elektrische Daten | Abgabeleistung (Motorleistung): 4,5 kW | Anschlussspannung: 400 V | Netzfrequenz: 50 Hz | Gesamt Anschlusswert: 4,6 kW | ||||
| Kühlschmiermittelsystem | Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W | |||||||
| Spindel | Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6 | Spindelbohrung: 52 mm | Stahlhalter Aufnahmehöhe max.: 20 mm | Spindelkonus: MK 6 | ||||
| Reitstock | Reitstockaufnahme: MK 4 | Reitstock Pinolenhub: 120 mm | Reitstock Pinolendurchmesser: 50 mm | |||||
| Steigungen | Steigung Metrisch: 0.2 – 14 mm/U | Anzahl der Steigungen Metrisch: 39 | Steigung Zoll: 72 – 2 Gg/1″ | Anzahl der Steigungen Zoll: 45 | Steigung Diametral Pitch: 8 – 44 | Anzahl der Steigungen Diametral Pitch: 21 | Steigung Modulgewinde: 0.3 – 3.5 mm/U | Anzahl der Steigungen Modulgewinde: 18 |
| Verfahrweg | Verfahrweg Oberschlitten: 140 mm | Verfahrweg Planschlitten: 230 mm | Verfahrweg Bettschlitten: 780 mm | |||||
| Vorschub | Vorschubbereich längs: 0.05 – 1.7 mm/U | Anzahl der Vorschübe längs: 17 | Vorschubbereich plan: 0.025 – 0.85 mm/U | Anzahl der Vorschübe plan: 17 |
| Gewicht | 1352 kg |
|---|
