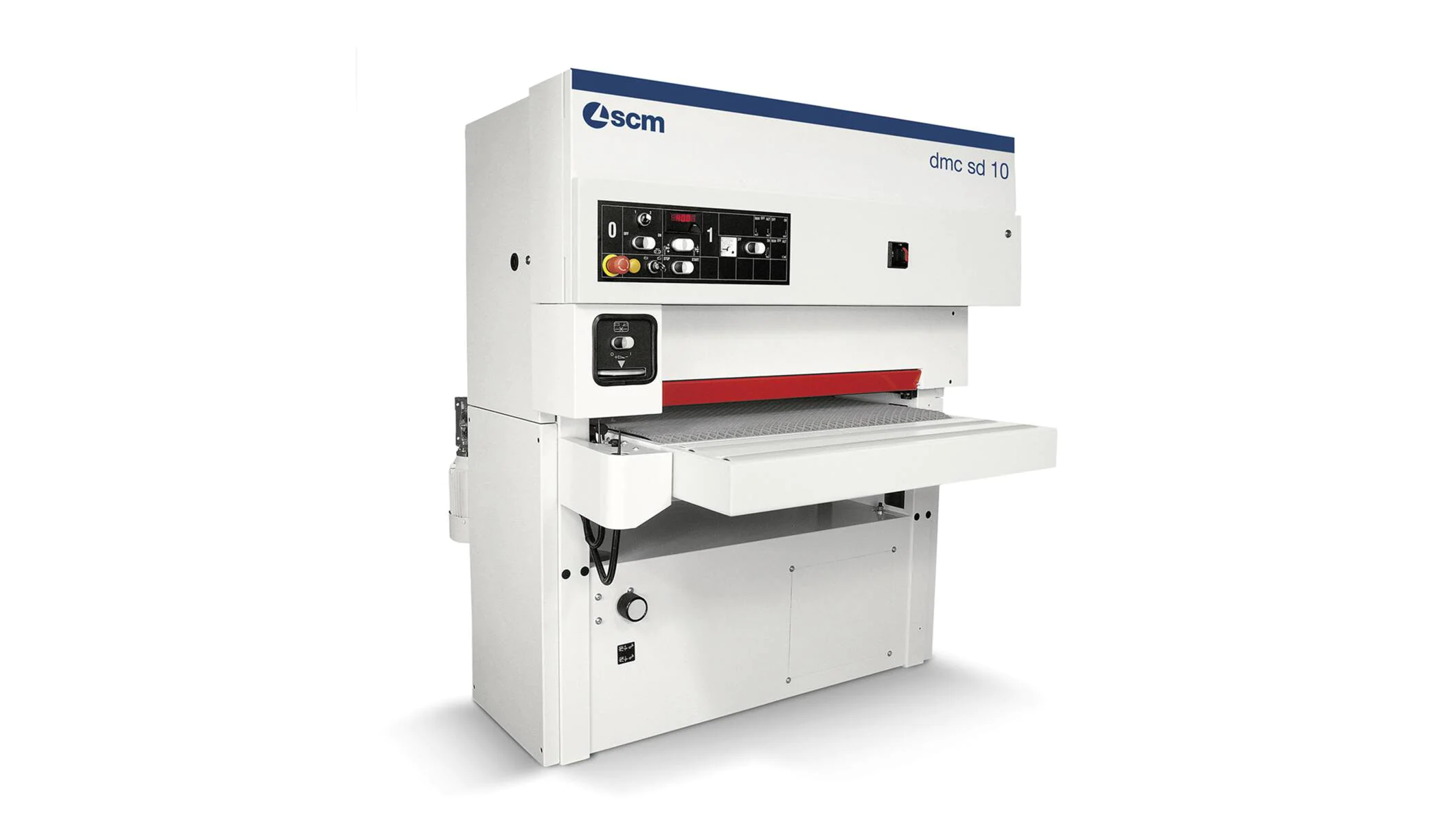

SCM dmc sd 10 Breitbandschleifmaschine 950 mm mit Kombiaggregat CS 95

SCM dmc sd 10 Breitbandschleifmaschine 950 mm mit Kombiaggregat CS 95

Die dmc sd 10 kalibriert Massivholz und schleift furnierte Platten fein – in einer kompakten Maschine, die wenig Stellfläche braucht. In der Ausführung CS 95 arbeitet ein Kombiaggregat mit Kontaktwalze und Schleifschuh an einem Schleifband von 970 x 1525 mm.

Highlights

• Arbeitsbreite 950 mm, Arbeitshöhe 4 bis 170 mm
• Kombiaggregat CS: Kontaktwalze Ø 120 mm zum Kalibrieren, Schleifschuh zum Feinschliff
• Walze und Schleifschuh pneumatisch ein- und ausschaltbar
• Elektronische Einstellung der Arbeitshöhe mit Voreinstellung der Abnahme im 1/10-mm-Bereich
• Programmiereinheit LOGIC 50 K für den zeitgesteuerten Einsatz von Walze und Schleifschuh
• Oszillierende Abblasvorrichtung zur Bandreinigung
• Hauptmotor 11 kW (15 PS) mit automatischem Stern-Dreieck-Anlauf
• Rückschlagsicherung im Einlauf

Schleifaggregat

Das Kombiaggregat arbeitet mit einer Kontaktwalze von 120 mm Durchmesser – im Angebot als schräggerippte Stahlkontaktwalze CRA – und einem Schleifschuh mit auswechselbarem Einsatz und angeschraubtem Graphitbelag. Mitgeliefert werden zwei Einsätze: der harte Schleifschuh TRP/I mit Filz-Kontaktelement (Dichte 0,68) und der halbharte Flachschleifschuh TSP/I mit Gummi und Filz für furnierte Platten.

Walze und Schleifschuh werden über Pneumatikzylinder zu- und abgeschaltet, jeweils mit Feineinstellung zur Kompensation von Bandstärke und Körnung. Die Programmiereinheit LOGIC 50 K setzt beide Elemente automatisch am Werkstückanfang ein und hebt sie am Ende ab, synchron zur Vorschubgeschwindigkeit. Das Schleifband oszilliert elektronisch gesteuert über eine Fotozelle, die mit jedem Schleifband funktioniert.

Arbeitstisch und Vorschub

Die Tischhöhe wird motorisch verstellt und digital angezeigt. Mit der elektronischen Einstellung der Arbeitshöhe tastet die Maschine die Werkstückdicke automatisch ab; die gewünschte Abnahme wird in Zehntelmillimetern vorgewählt. Die Abtastung lässt sich abschalten, dann wird die Dicke über die Tasten am Bedienfeld eingegeben.

Der Vorschubteppich aus Naturgummi läuft mit 4,5 oder 9 m/min und wird automatisch zentriert. Je 2 Rollen im Ein- und Auslauf des Arbeitstisches stützen lange Werkstücke. Schwimmend gelagerte Gummidruckrollen vor und hinter dem Aggregat sowie ein Druckelement aus flexiblem Stahlblech im Einlauf halten das Werkstück sicher.

Sicherheit und Überwachung

• Rückschlagsicherung im Einlauf (CE-Ausstattung)
• Not-Aus-Schalter im Werkstückein- und -auslauf, abschließbarer Hauptschalter
• Automatische Bremse zum sofortigen Anhalten des Aggregats
• Automatische Notabschaltung bei Bandriss, nicht gespanntem Band, seitlichem Bandverlauf, Druckluftmangel und Motorüberlast
• Motoren in Schutzart IP 54, Bedientafel mit staubdichter Folientastatur
• Strömungsoptimierte Absaughauben für geringeren Luftbedarf

Die SCM dmc sd 10 CS 95 ist eine Breitbandschleifmaschine mit 950 mm Arbeitsbreite, Kombiaggregat aus Kontaktwalze und Schleifschuh, Schleifband 970 x 1525 mm und 11-kW-Hauptmotor.

Technische Daten

Lieferumfang

• 1x SCM dmc sd 10 in Ausführung CS 95 mit CE-Sicherheitsausstattung und Rückschlagschutz
• Kombiaggregat CS mit Kontaktwalze Ø 120 mm
• Schräggerippte Stahlkontaktwalze CRA
• Harter Schleifschuh TRP/I
• Halbharter Flachschleifschuh TSP/I
• Pneumatische Ein- und Ausschaltung der Kontaktwalze
• Pneumatische Ein- und Ausschaltung des Schleifschuhs
• Hauptmotor 11 kW (15 PS) mit automatischem Stern-Dreieck-Anlauf
• Arbeitstisch mit 2 Rollen im Ein- und Auslauf
• Oszillierende Abblasvorrichtung mit Absaughaube, Luftfilter und Druckregler
• Elektronische Einstellung der Arbeitshöhe
• Automatische Teppichzentrierung
• Elektronische Programmiereinheit LOGIC 50 K
• Ausführung 400 V / 50 Hz, Maschinenschild Deutsch, Transportsockel
• Nicht enthalten: Schleifbänder, Lieferung, Montage und Inbetriebnahme
