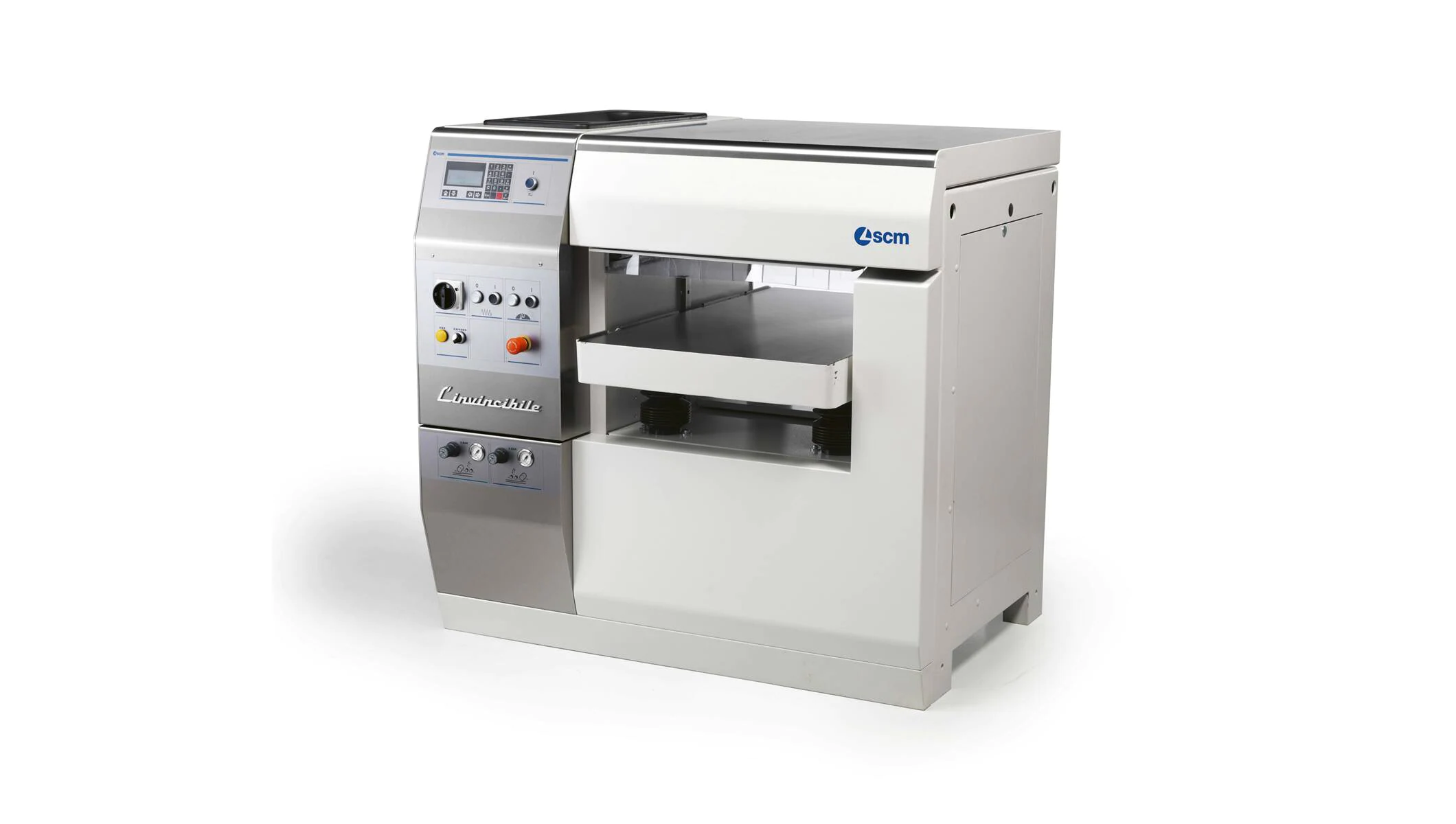

SCM L’invincibile S 7 Dickenhobelmaschine 630 mm mit Xylent-Spiralhobelwelle
✓ Dickenhobelmaschine mit 630 mm Arbeitsbreite
✓ Xylent-Spiralhobelwelle mit 105 Wendemessern
✓ Stufenloser Vorschub 4–20 m/min, elektronische Steuerung
✓ Durchlass 3,5–300 mm, Spanabnahme bis 8 mm
✓ Lieferumfang: Maschine in CE-Ausführung mit Xylent-Spiralhobelwelle, Drehmomentschlüssel und 2 Einsätzen (Details in der Beschreibung)
SCM L’invincibile S 7 Dickenhobelmaschine 630 mm mit Xylent-Spiralhobelwelle
Die L’invincibile S 7 ist die Dickenhobelmaschine aus der Baureihe L’invincibile von SCM. Sie hobelt Werkstücke bis 630 mm Breite und 300 mm Höhe und nimmt in einem Durchgang bis zu 8 mm ab. Angeboten wird sie mit der Xylent-Spiralhobelwelle.
Highlights
- Arbeitsbreite 630 mm, Dickentisch 640 x 1000 mm
- Durchlasshöhe 3,5 bis 300 mm, Spanabnahme bis 8 mm
- Xylent-Spiralhobelwelle mit 3 Schneidenreihen und 105 Wendemessern (15 x 15 x 2,5 mm, je 4 Schneiden)
- Elektronische 2-Achs-Steuerung für Tischmaß und Vorschubgeschwindigkeit
- Stufenloser Vorschub 4–20 m/min über Inverter
- Auswechselbare Vorschubwalzen mit unabhängiger pneumatischer Druckregulierung
- Hauptmotor 9 kW (S6) mit automatischem Stern-Dreieck-Anlauf
Hobelwelle und Dickentisch
Die Hobelwelle mit 120 mm Durchmesser läuft mit 4.500 U/min. Bei der Xylent-Spiralhobelwelle sitzen 105 Wendemesser in 3 spiralförmigen Reihen; jedes Messer hat 4 Schneiden und wird mit selbsthemmenden Schrauben gehalten. Ein Drehmomentschlüssel mit 2 Einsätzen für das korrekte Anziehen der Messer liegt bei.
Der Dickentisch wird über 4 Stahlgewindespindeln bewegt. Der automatische Tischhub arbeitet mit 2 Geschwindigkeiten und positioniert im Mikrometerbereich; das Maß wird an der elektronischen Steuerung eingegeben.
Vorschub
Im Einlauf arbeitet eine gerippte Stahlwalze, im Auslauf zwei gummibeschichtete Walzen. Die Walzen lassen sich schnell tauschen, um den Vorschub an besondere Aufgaben anzupassen – etwa an minimale Abnahmen bei Edelhölzern oder an mehrere Werkstücke unterschiedlicher Stärke. Der Druck der oberen Vorschubwalzen wird pneumatisch und unabhängig voneinander eingestellt.
Die Vorschubgeschwindigkeit wird elektronisch über Inverter stufenlos von 4 bis 20 m/min geregelt und passt sich an die Leistungsaufnahme des Hauptmotors an.
Sicherheit
- Geräuschdämpfender Schutz im Ein- und Auslauf
- Mikroschutzschalter an der Abdeckhaube
- Not-Aus-Schalter auf der Vorder- und Rückseite
- Abschließbarer Hauptschalter, Motorschutzschalter, automatische Motorbremse
- Niederspannungs-Steuerstromkreis (110 V)
- CE-Konformitätserklärung
Optional erhältlich
- Tischverlängerung im Auslauf (630 x 1200 mm) mit pneumatischer Blockierung
- Erste obere Vorschubwalze gummibeschichtet (anstelle der gerippten Stahlwalze)
- Gliedereinzugwalze im Einlauf für unterschiedliche Materialstärken
- Dickentisch mit 2 Tischwalzen ohne Antrieb – empfohlen für schwere, feuchte oder harzhaltige Teile
- TERSA-Messerwelle (Monoblock) mit Einweg-Wendemessern
- Stufenloser Vorschub 1–5 m/min für empfindliche Materialien
- Ausführung für Kork, Hartgummi, Kunststoff und kunststoffbeschichtetes Sperrholz
- Xylent-Wartungskit und Kit mit 10 Ersatz-Wendemessern
Diese Optionen sind nicht im Lieferumfang enthalten.
Die SCM L’invincibile S 7 ist eine Dickenhobelmaschine mit 630 mm Arbeitsbreite, 300 mm Durchlass, Xylent-Spiralhobelwelle, stufenlosem Vorschub von 4 bis 20 m/min und 9-kW-Hauptmotor.
Technische Daten
| Hersteller | SCM |
| Modell | L’invincibile S 7 |
| Maschinentyp | Dickenhobelmaschine |
| Arbeitsbreite | 630 mm |
| Arbeitstisch | 640 x 1000 mm |
| Arbeitshöhe max. | 300 mm |
| Arbeitshöhe min. | 3,5 mm |
| Max. Spanabnahme in einem Durchgang | 8 mm |
| Min. Werkstücklänge | 260 mm |
| Hobelwelle | Xylent-Spiralhobelwelle, 3 Schneidenreihen |
| Messer | 105 Wendemesser 15 x 15 x 2,5 mm, je 4 Schneiden |
| Hobelwellendurchmesser | 120 mm |
| Drehzahl Hobelwelle | 4.500 U/min |
| Vorschubgeschwindigkeit | 4–20 m/min, stufenlos über Inverter |
| Vorschubwalzen | 1 gerippte Stahlwalze im Einlauf, 2 gummibeschichtete Walzen im Auslauf, auswechselbar |
| Walzendruck | pneumatisch, unabhängig einstellbar |
| Tischhub | automatisch, 2 Geschwindigkeiten, über 4 Stahlgewindespindeln |
| Steuerung | elektronisch, 2 Achsen (Tischmaß und Vorschub) |
| Hauptmotor S1 | 7,5 kW (10 PS) |
| Hauptmotor S6-40 % | 9 kW (12 PS) |
| Anlauf | automatischer Stern-Dreieck-Anlauf |
| Vorschubmotor (S6-40 %) | 1,3 kW |
| Absauganschluss | Ø 150 mm |
| Elektrischer Anschluss | 400 V / 50 Hz |
| Maschinensprache | Deutsch |
| Sicherheitsnorm | CE |
Lieferumfang
- 1x SCM L’invincibile S 7 in CE-Ausführung
- Xylent-Spiralhobelwelle mit 105 Wendemessern (15 x 15 x 2,5 mm)
- 1x Drehmomentschlüssel mit 2 Einsätzen
- Elektronische 2-Achs-Steuerung
- Auswechselbare Vorschubwalzen mit pneumatischer Druckregulierung
- Ausführung 400 V / 50 Hz, Maschinensprache Deutsch, Transportsockel
- Nicht enthalten: Montage, Inbetriebnahme und Einweisung
