Elmag Rundschleifmaschine
Statt: Ursprünglicher Preis war: 35.574,00 €Preis: 33.515,79 €Aktueller Preis ist: 33.515,79 €. inkl. MwSt
zzgl. Versandkosten

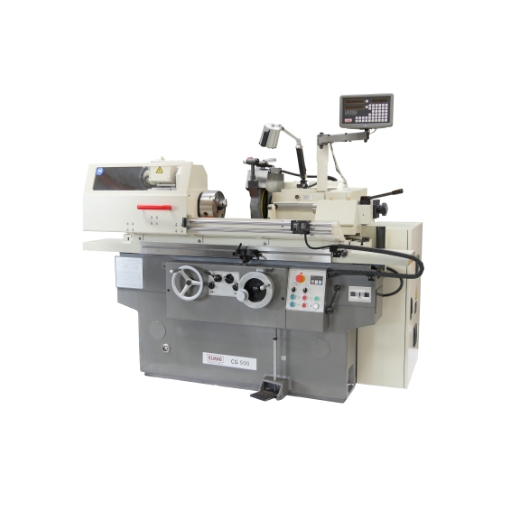

Modell CG 500inkl. 2-Achs-PositionsanzeigeBetriebsbereit: inkl. Ölfüllung, entkonserviert (entfettet), komplett montiert und Probelauf durchgeführt
Nur noch 1 vorrätig
Elmag Rundschleifmaschine
Präzises Schleifen außen und innen
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen – genauso präzise und einfach – manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
Mit digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung

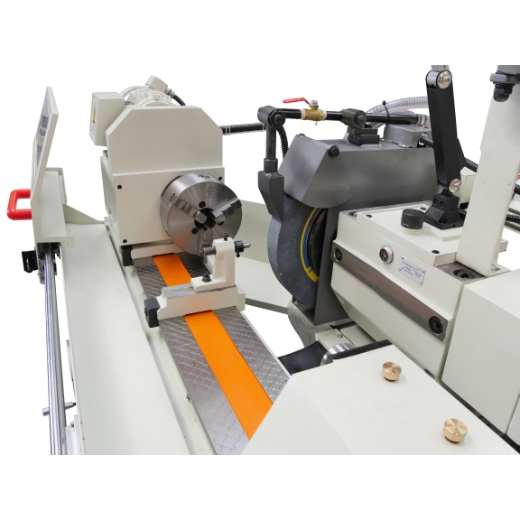

Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
– Werkstück spannen
– Drehzahl einstellen
– Spindelantrieb und Schleifscheibenmotor einschalten
– Kühlmittelpumpe einschalten
– Schleifscheibe an das Werkstück anstellen
– Schleifabtrag einstellen
– Längsvorschub manuell mittels Handrad betätigen oder
– Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
– Digitale Positionsanzeige
– Schleifscheibe
– Schleifscheiben-Abziehvorrichtung (Dresser)
– Schleifscheiben-Auswuchtwelle

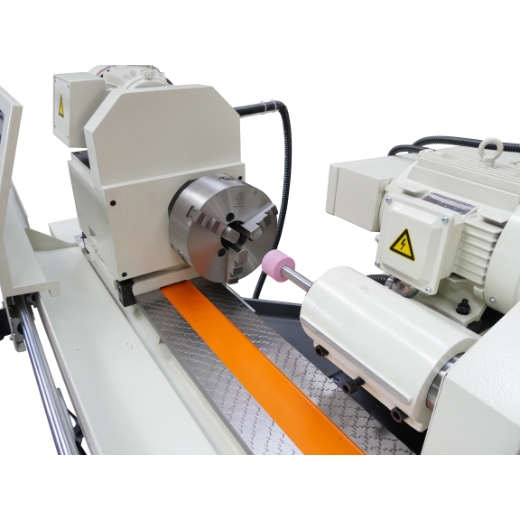

– Innenrundschleifwerkzeuge Ø 10/16 mm
– Spannstangen für Innenrundschleifwerkzeuge
– Morsekonus MK 4
– Dreibackenfutter und Futteraufnahme
– Stehlünette

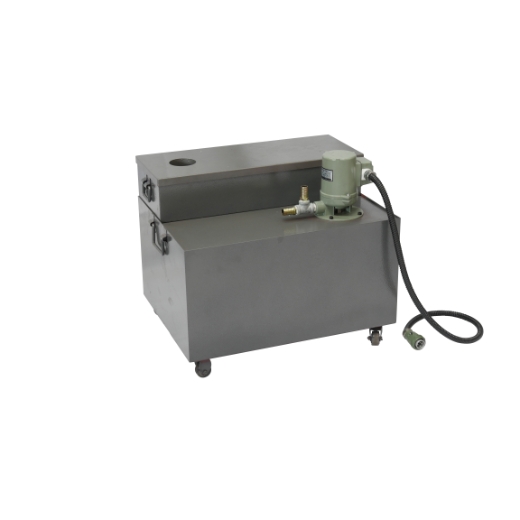

– Kühlschmiersystem und Hydraulikaggregat
– Halogen-Maschinenlampe
– Werkzeug/Betriebsanleitung/CE
Sonderzubehör
– Schleifscheiben-Set komplett Artikel-Nr. 82670
Technische Spezifikationen Elmag Rundschleifmaschine
| Schleifdurchmesser außen max. / min. | 200/8mm |
| Schleifdurchmesser innen max. / min. | 100/13mm |
| Schleiflänge außen max. / min. | 500/-mm |
| Werkstückgewicht max. | 80kg |
| Spitzenhöhe | 135mm |
| Spindelaufnahme / Reitstock Morsekonus | MK 4 |
| Spindelstock-Oberteil Drehwinkel | 0 – 45° |
| Drehspindel-Drehzahl stufenlos | 0 – 1650UpM |
| Spannbackenfutter-Ø | 200mm |
| Schleifscheiben-Ø außen max. / min. | 400/-mm |
| Schleifscheiben-Ø innen | 203mm |
| Schleifscheibenbreite | 50mm |
| Reitstockpinole Spannweg | 25mm |
| Werkstücklänge max. | 600mm |
| Längsvorschub-Geschwindigkeit max. / min. | 4/0,1m/min |
| Schleiftischwinkel im/gegen Uhrzeigersinn | -3/+9° |
| Innenrundschleifwerkzeug max. | 50x40x16mm |
| Innenrundschleifwerkzeug min. | 45x35x10mm |
| Innenrundschleifwerkzeug Drehzahl max. | 16000UpM |
| Kühlmittelpumpe Förderleistung | 16l/min |
| Schleifstockmotor Leistung | 5,6kW |
| Netzanschluss | 400/50V/Hz |
| Länge | 2500mm |
| Höhe | 1500mm |
| Gewicht | 2500kg |
| Ursprungsland | CN |
